Консоль короб — HITACHI SCX900-2

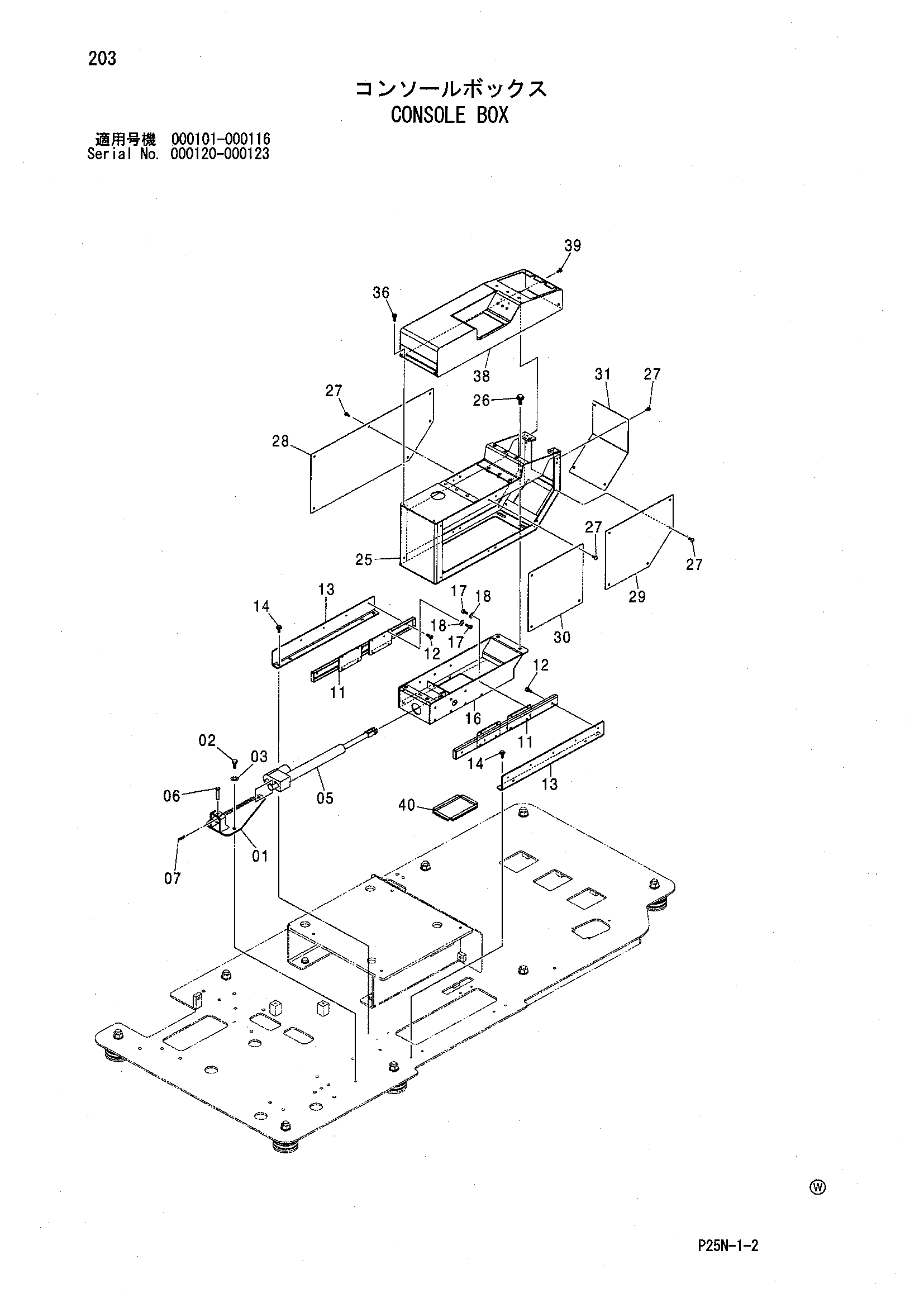

Заводская схема «Консоль короб» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044993 | Кронштейн | 1 |
| 02 | J900816 | Болт | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 05 | 4615484 | Гидроцилиндр | 1 |
| 06 | 3100222 | Палец | 1 |
| 07 | 4022697 | Стопорный палец | 1 |
| 11 | 2050466 | Направляющая | 2 |
| 12 | M430408 | Винт | 10 |
| 13 | 4614837 | Кронштейн | 2 |
| 14 | J260612 | Болт с шайбой | 8 |
| 14A | J900612 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 16 | 7045590 | Кронштейн | 1 |
| 17 | J780510 | Болт с внутренним шестигранником | 16 |
| 18 | A590905 | Пружинная шайба | 16 |
| 25 | 6022400 | Стойка | 1 |
| 26 | J780820 | Болт с внутренним шестигранником | 4 |
| 27 | J650510 | Винт | 19 |
| 28 | 4614838 | Крышка боковой | 1 |
| 29 | 4614839 | Крышка боковой | 1 |
| 30 | 4614840 | Крышка боковой | 1 |
| 31 | 4614841 | Крышка передний | 1 |
| 36 | J780512 | Болт с внутренним шестигранником | 2 |
| 38 | 7046079 | Крышка | 1 |
| 39 | J650510 | Винт | 2 |
| 40 | 4620023 | Резиновая подушка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
