Подъём детали — HITACHI SCX900-2

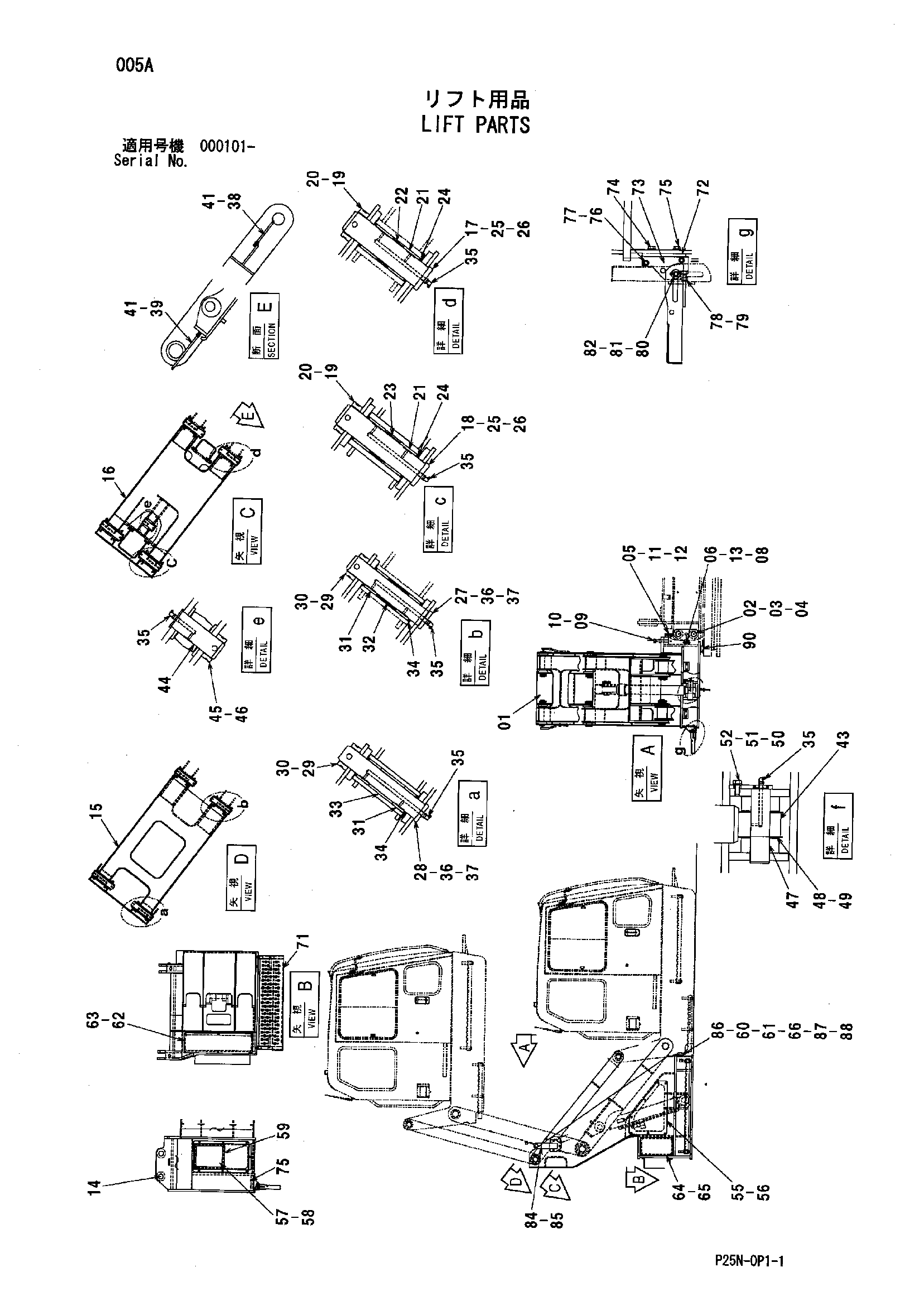

Заводская схема «Подъём детали» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010003	Башенный	1
02	4632887	Втулка	4
03	4626184	Палец	3
04	4043750	Стопорный палец	4
05	4633646	Пластина	2
06	4626182	Болт	2
08	4626000	Стопорная гайка	2
09	4625408	Болт	2
10	J950030	Гайка	2
11	4623755	Болт	2
12	J950016	Гайка	2
13	J222010	Шайба	4
14	4638020	Палец	1
15	6022525	Тяга	1
16	6022526	Тяга	1
17	3093906	Палец	2
18	3093907	Палец	2
19	4098713	Палец	4
20	4098712	Кольцо	4
21	4249848	Втулка	8
22	4465624	Проставка	2
23	4465625	Проставка	2
24	4067902	Пылезащитное уплотнение	8
25	4361179	Упорная пластина	8
26	4361604	Упорная пластина	4
27	3093908	Палец	2
28	3093909	Палец	2
29	4065689	Палец	4
30	4065688	Кольцо	4
31	4197842	Втулка	8
32	4465626	Проставка	2
33	4465627	Проставка	2
34	4094086	Пылезащитное уплотнение	8
35	4148896	Пресс-маслёнка	10
36	4366694	Упорная пластина	8
37	4367411	Упорная пластина	4
38	8093163	Направляющая шланг	1
39	8099947	Направляющая шланг	1
41	J271025	Болт с шайбой	8
41A	J901025	Болт	1
41B	J222010	Шайба	1
43	4462729	Гидроцилиндр	1
44	3093905	Палец	1
45	4065689	Палец	1
46	4065688	Кольцо	1
47	9763363	Палец	1
48	4465622	Регулировочная шайба	2
49	4465623	Регулировочная шайба	2
50	4323864	Втулка	1
51	J222016	Шайба	1
52	J921635	Болт	1
55	4472301	Крышка	1
56	J271020	Болт с шайбой	8
56A	J901020	Болт	1
56B	J222010	Шайба	1
57	3104524	Крышка	1
58	J271020	Болт с шайбой	7
58A	J901020	Болт	1
58B	J222010	Шайба	1
59	4609180	Трим спонге	2
60	J271265	Болт с шайбой	4
60A	J901265	Болт	1
60B	J222012	Шайба	1
61	J222012	Шайба	4
62	4633887	Крышка	1
63	J271020	Болт с шайбой	6
63A	J901020	Болт	1
63B	J222010	Шайба	1
64	4634074	Крышка	1
65	J271020	Болт с шайбой	4
65A	J901020	Болт	1
65B	J222010	Шайба	1
66	J950012	Гайка	8
71	7045292	Ступень	1
72	4635426	Сиденье	2
73	4612274	Кронштейн	2
74	J271235	Болт с шайбой	2
74A	J901235	Болт	1
74B	J222012	Шайба	1
75	J271250	Болт с шайбой	2
75A	J901250	Болт	1
75B	J222012	Шайба	1
76	M341225	Болт с внутренним шестигранником	4
77	A590912	Пружинная шайба	4
78	J901240	Болт	2
79	J950012	Гайка	2
80	4442307	Палец	2
81	A590116	Плоская шайба	12
82	4022700	Стопорный палец	2
84	9763779	LUG подъём	2
85	J271230	Болт с шайбой	6
85A	J901230	Болт	1
85B	J222012	Шайба	1
86	4645982	Буффер	2
87	4646054	Пластина	2
88	M660012	U-образная гайка	4
90	8102577	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
