Башенный (верхний) — HITACHI SCX900-2

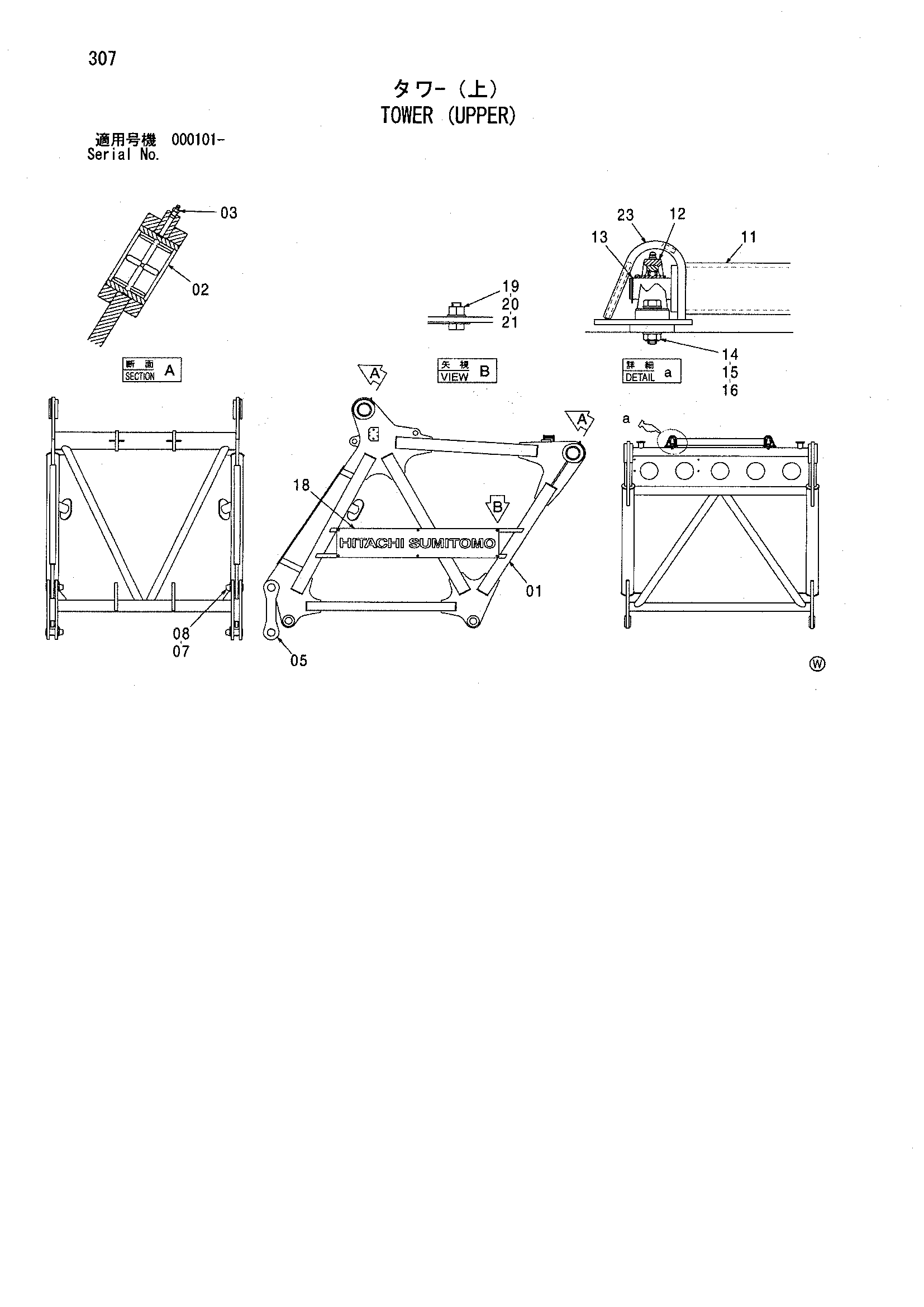

Заводская схема «Башенный (верхний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009315 | Башенный верхний | 1 |
| 02 | 3101359 | Втулка | 4 |
| 03 | J75481 | Пресс-маслёнка | 4 |
| 05 | 9761986 | Тяга | 2 |
| 07 | A761080 | Шплинт | 4 |
| 08 | 4403399 | Палец | 4 |
| 11 | 9761741 | Ролик | 1 |
| 12 | 4610814 | Подшипник. блок | 2 |
| 13 | 942517 | Стопорное кольцо | 2 |
| 14 | J901045 | Болт | 4 |
| 15 | M660010 | U-образная гайка | 4 |
| 16 | A590110 | Плоская шайба | 8 |
| 18 | 3099769 | Информационная табличка | 2 |
| 19 | J901025 | Болт | 12 |
| 20 | A590110 | Плоская шайба | 12 |
| 21 | M660010 | U-образная гайка | 12 |
| 23 | 8096409 | Кронштейн каток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
