Рычаг управления — HITACHI SCX900-2

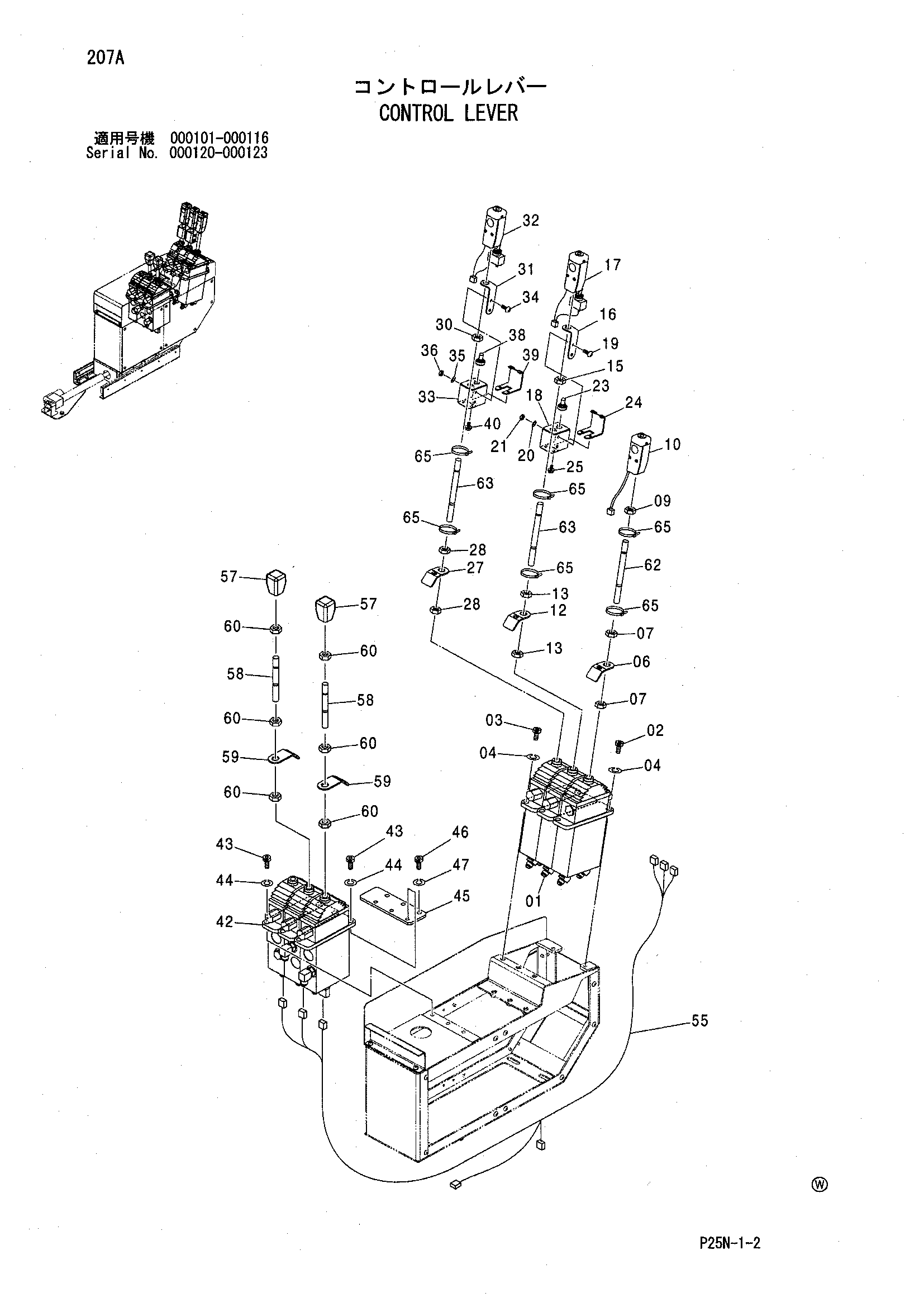

Заводская схема «Рычаг управления» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9231062	Дистанционный гидрораспределитель(F)	1
02	J780820	Болт с внутренним шестигранником	2
03	J780825	Болт с внутренним шестигранником	3
04	A590908	Пружинная шайба	5
06	4612819	Кронштейн	1
07	4613052	Гайка	2
09	4613052	Гайка	1
10	8093493	Рукоятка	1
12	4612819	Кронштейн	1
13	4613052	Гайка	2
15	4613052	Гайка	1
16	4614843	Пластина тормоз	1
17	8094869	Рукоятка	1
18	8094798	Кронштейн	1
19	J650512	Винт	2
20	A590905	Пружинная шайба	2
21	M500504	Гайка	2
23	3100174	Колпачок	1
24	3100074	Пластина	1
25	J670508	Винт с шайбой	2
27	4612819	Кронштейн	1
28	4613052	Гайка	2
30	4613052	Гайка	1
31	4614843	Пластина тормоз	1
32	8094869	Рукоятка	1
33	8094798	Кронштейн	1
34	J650512	Винт	2
35	A590905	Пружинная шайба	2
36	M500504	Гайка	2
38	3100174	Колпачок	1
39	3100074	Пластина	1
40	J670508	Винт с шайбой	2
42	9231036	Дистанционный гидрораспределитель(правый)	1
43	J780820	Болт с внутренним шестигранником	6
44	A590908	Пружинная шайба	6
45	4614842	Пластина	1
46	J780825	Болт с внутренним шестигранником	3
47	A590908	Пружинная шайба	3
55	3101775	Жгут проводов	1
57	4615603	Рукоятка	2
58	4619467	Рычаг	2
59	4619469	Кронштейн	2
60	4613052	Гайка	6
62	4620623	Рычаг	1
63	4619508	Рычаг	2
65	4616499	Ленточный зажим	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
