Стрела ограничитель (кран, башенный) — HITACHI SCX900-2

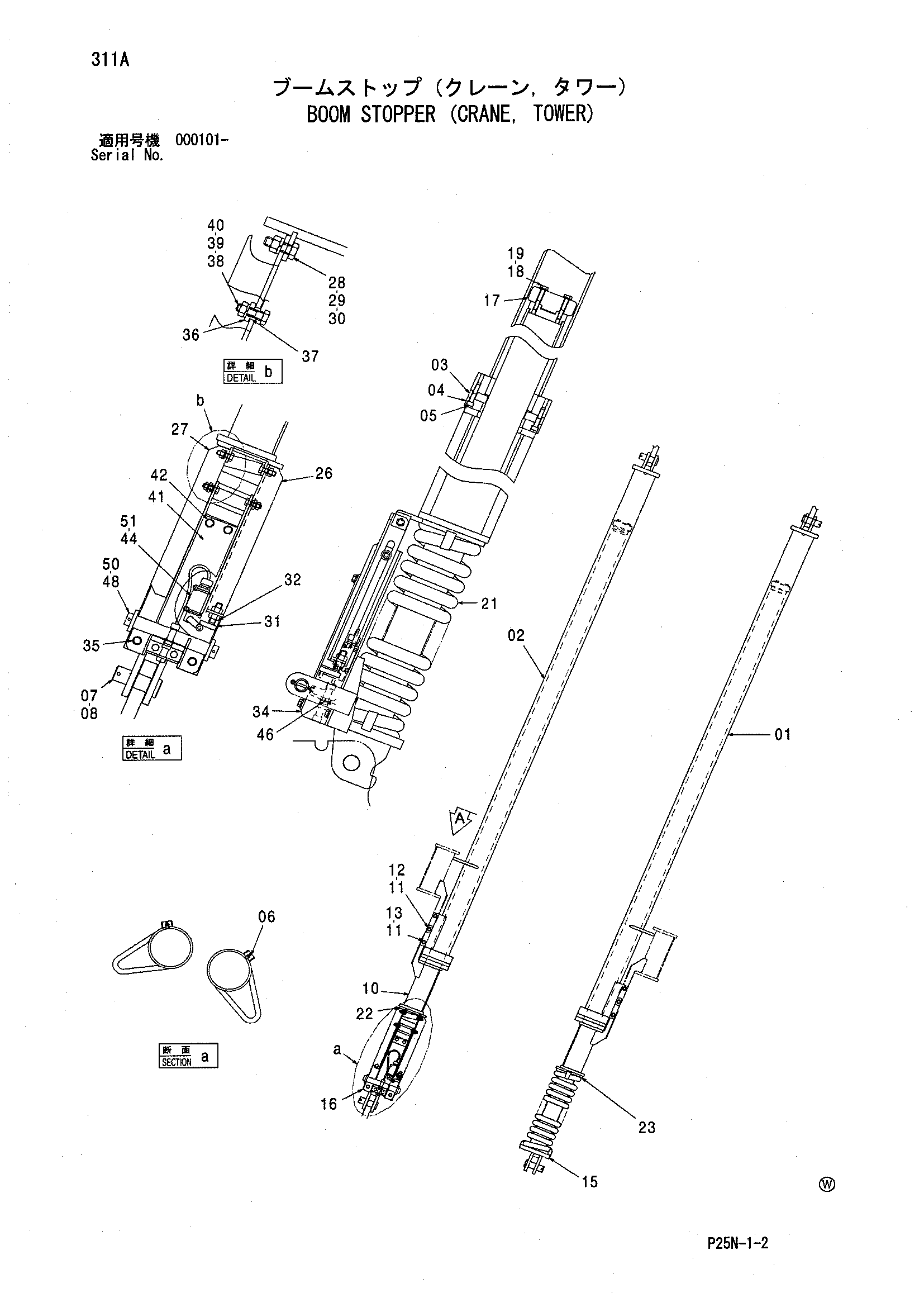

Заводская схема «Стрела ограничитель (кран, башенный)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8093426	Ограничитель наружный	1
02	8093424	Ограничитель наружный	1
03	4609448	Пластина	2
04	4609445	Пластина	2
05	J781050	Болт с внутренним шестигранником	8
06	J75481	Пресс-маслёнка	2
07	3100209	Палец	4
08	A768063	Шплинт	4
10	8093425	Проставка	2
11	3100207	Палец	4
12	A765040	Шплинт	2
13	4022701	Стопорный палец	2
15	8094664	Ограничитель внутренний	1
16	8093427	Ограничитель внутренний	1
17	3100109	Пластина	2
18	J901060	Болт	8
19	A590110	Плоская шайба	8
21	4614481	Пружина	2
22	9761395	Седло пружины	1
23	9761394	Седло пружины	1
26	9761851	Направляющая	1
27	4614092	Направляющая	1
28	J901235	Болт	2
29	J950012	Гайка	2
30	A590912	Пружинная шайба	2
31	9761890	Ответная планка	1
32	J950016	Гайка	2
34	8093482	Кронштейн	1
35	J271020	Болт с шайбой	3
35A	J901020	Болт	1
35B	J222010	Плоская шайба	1
36	4609446	Втулка	2
37	4609447	Проставка	2
38	J901035	Болт	2
39	J950010	Гайка	2
40	A590910	Пружинная шайба	2
41	4613953	Крышка	1
42	J271025	Болт с шайбой	4
42A	J901025	Болт	1
42B	J222010	Плоская шайба	1
44	4614695	Выключатель концевой	1
46	M430308	Винт	3
48	4614487	Трубка	1
50	A766050	Шплинт	2
51	J780535	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
