Задний ограничитель — HITACHI SCX900-2

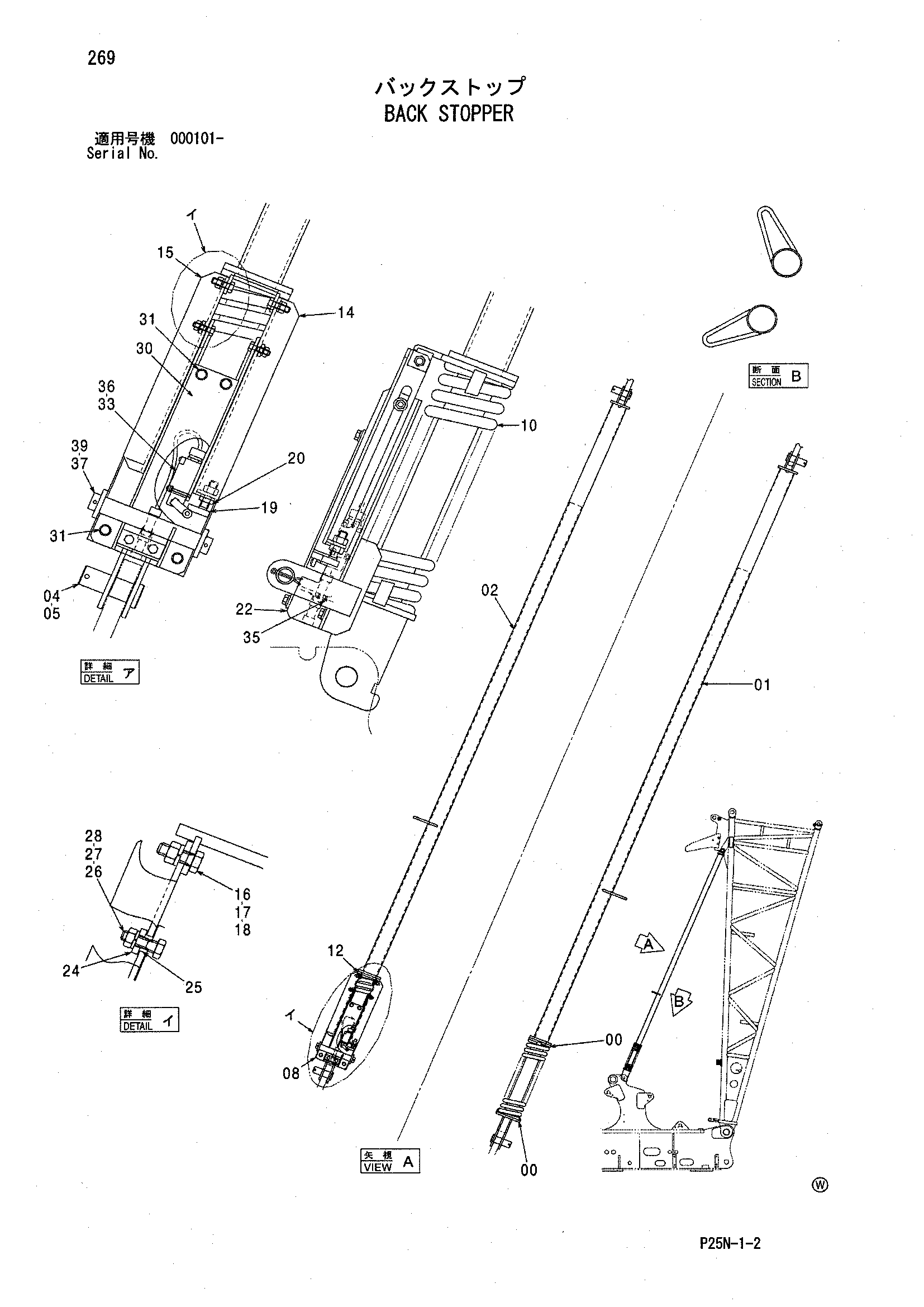

Заводская схема «Задний ограничитель» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8094975 | Ограничитель наружный | 1 |
| 02 | 8094974 | Ограничитель наружный | 1 |
| 04 | 3100209 | Палец | 4 |
| 05 | A768063 | Шплинт | 4 |
| 07 | 8094981 | Ограничитель внутренний | 1 |
| 08 | 8094982 | Ограничитель внутренний | 1 |
| 10 | 4615445 | Пружина | 2 |
| 11 | 9761942 | Седло пружины | 1 |
| 12 | 9761936 | Седло пружины | 1 |
| 14 | 9761851 | Направляющая | 1 |
| 15 | 4614092 | Направляющая | 1 |
| 16 | J901235 | Болт | 2 |
| 17 | J950012 | Гайка | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 19 | 9761890 | Ответная планка | 1 |
| 20 | J950016 | Гайка | 2 |
| 22 | 8093482 | Кронштейн | 1 |
| 24 | 4609446 | Втулка | 2 |
| 25 | 4609447 | Проставка | 2 |
| 26 | J901035 | Болт | 2 |
| 27 | J950010 | Гайка | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 30 | 4613953 | Крышка | 1 |
| 31 | J271025 | Болт с шайбой | 7 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Плоская шайба | 1 |
| 33 | 4614695 | Выключатель концевой | 1 |
| 35 | M430308 | Винт | 3 |
| 36 | J780535 | Болт с внутренним шестигранником | 4 |
| 37 | 4614487 | Трубка | 1 |
| 39 | A766050 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
