Пилотный детали — HITACHI SCX900-2

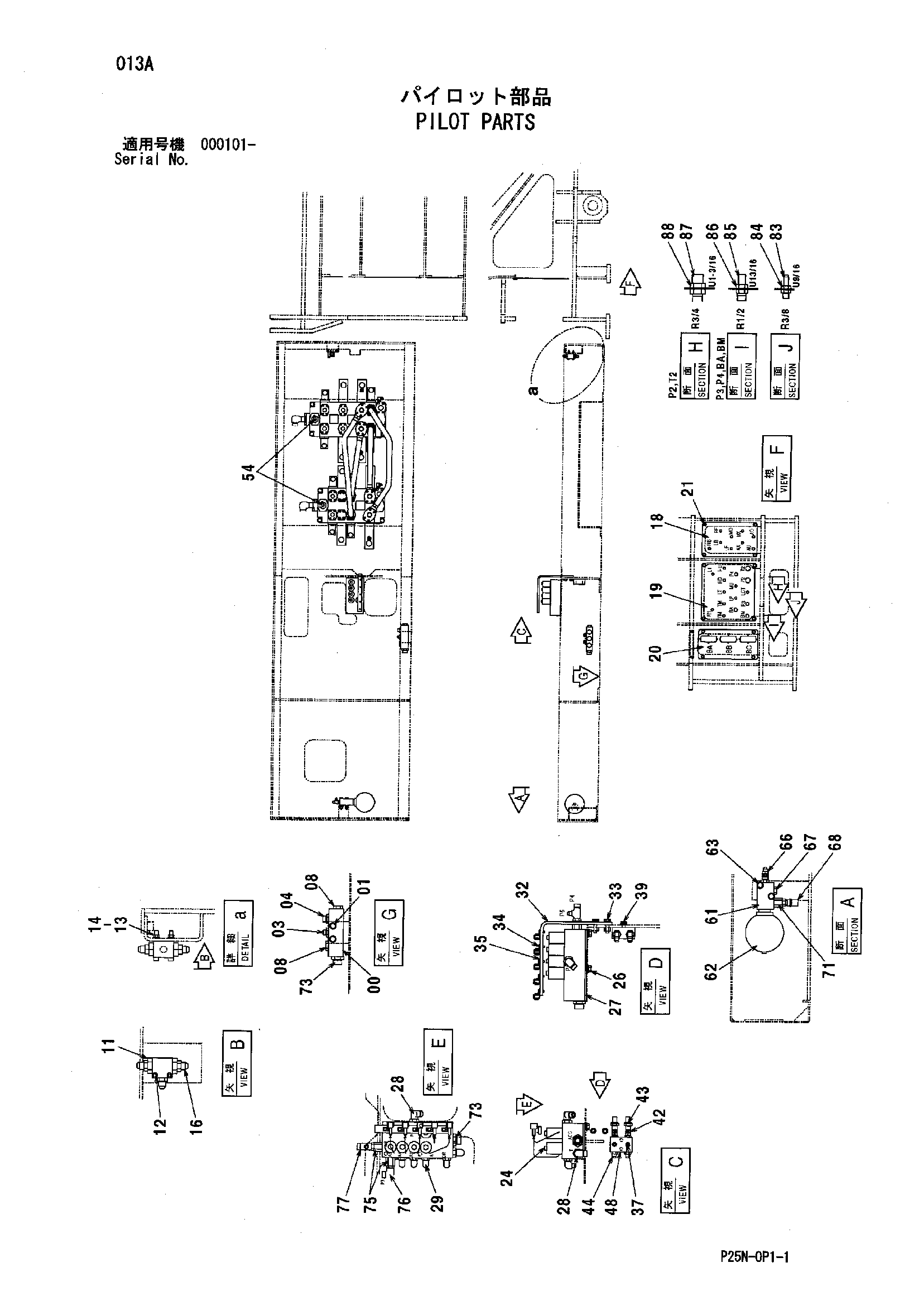

Заводская схема «Пилотный детали» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099768 | Коллектор | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852143 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A885004 | Пробка | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 3099786 | Челночный клапан | 1 |
| 12 | M340656 | Болт с внутренним шестигранником | 2 |
| 13 | A590106 | Плоская шайба | 2 |
| 14 | M500605 | Гайка | 2 |
| 16 | A852123 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 3104497 | Панель | 1 |
| 19 | 3104498 | Панель | 1 |
| 20 | 3104499 | Панель | 1 |
| 21 | J271025 | Болт с шайбой | 12 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4605957 | Электромагнитный клапан | 1 |
| 26 | J271230 | Болт с шайбой | 3 |
| 26A | J901230 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4637394 | Пластина | 1 |
| 28 | A853344 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A852323 | Угловой штуцер | 4 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4614423 | Кронштейн | 1 |
| 33 | J271040 | Болт с шайбой | 2 |
| 33A | J901040 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4252767 | Кронштейн | 5 |
| 35 | J260616 | Болт с шайбой | 5 |
| 35A | J900616 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 37 | 94-2011 | Пробка | 2 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4607588 | Тройник | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4436535 | Датчик давления | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852123 | Адаптер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 3069941 | Коллектор | 1 |
| 54 | A852323 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4475647 | Коллектор блок | 1 |
| 62 | 4200387 | Гидроаккумулятор | 1 |
| 62A | 955656 | Уплотнительное кольцо | 1 |
| 63 | J271075 | Болт с шайбой | 2 |
| 63A | J901075 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 66 | A852433 | Тройник | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | A885003 | Пробка | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4615922 | Датчик давления | 1 |
| 71 | 4621470 | Переходник | 1 |
| 73 | 4197530 | Адаптер | 2 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | 4621470 | Переходник | 2 |
| 76 | 4202112 | Угловой штуцер | 1 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 4413879 | Тройник | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 0 |
| 83 | 4361209 | Адаптер | 16 |
| 84 | 4202531 | Гайка | 16 |
| 85 | 4626810 | Адаптер | 4 |
| 86 | 4626813 | Гайка | 4 |
| 87 | 4626812 | Адаптер | 2 |
| 88 | 4487899 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
