Гусёк стрелы остановка — HITACHI SCX900-2

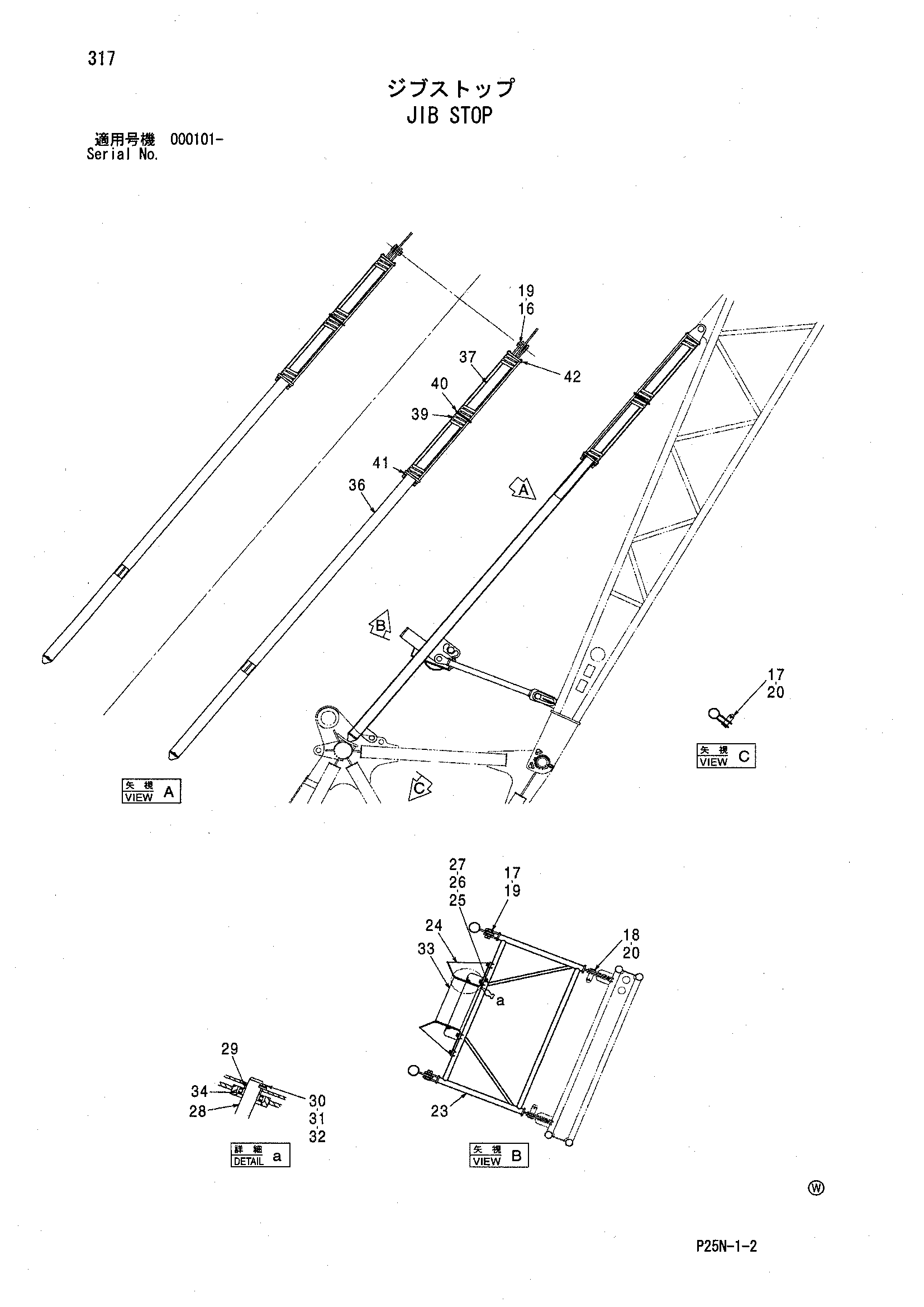

Заводская схема «Гусёк стрелы остановка» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4616116 | Палец | 2 |
| 17 | 4616115 | Палец | 6 |
| 19 | A768063 | Шплинт | 4 |
| 20 | 414322 | Стопорный палец | 4 |
| 23 | 7046795 | Стойка | 1 |
| 24 | 8069744 | Кронштейн | 2 |
| 25 | J901625 | Болт | 8 |
| 26 | A590916 | Пружинная шайба | 8 |
| 27 | A590116 | Плоская шайба | 8 |
| 28 | 4386341 | Мост | 1 |
| 29 | 4125057 | Проставка | 2 |
| 30 | 280071 | Стопорная пластина | 2 |
| 31 | J900812 | Болт | 4 |
| 32 | A590908 | Пружинная шайба | 4 |
| 33 | 8069206 | Ролик | 1 |
| 34 | 971195 | Шариковый подшипник | 2 |
| 36 | 7046912 | Опора наружный | 2 |
| 37 | 8097533 | Опора внутренний | 2 |
| 39 | 4623975 | Пружина | 4 |
| 40 | 4623974 | Сиденье | 2 |
| 41 | 4623056 | Стопорная гайка | 4 |
| 42 | 4626106 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
