Укороченный гусёк стрелы (2 канатный блок) ограничитель подъёма предотвращение устройство — HITACHI SCX900-2

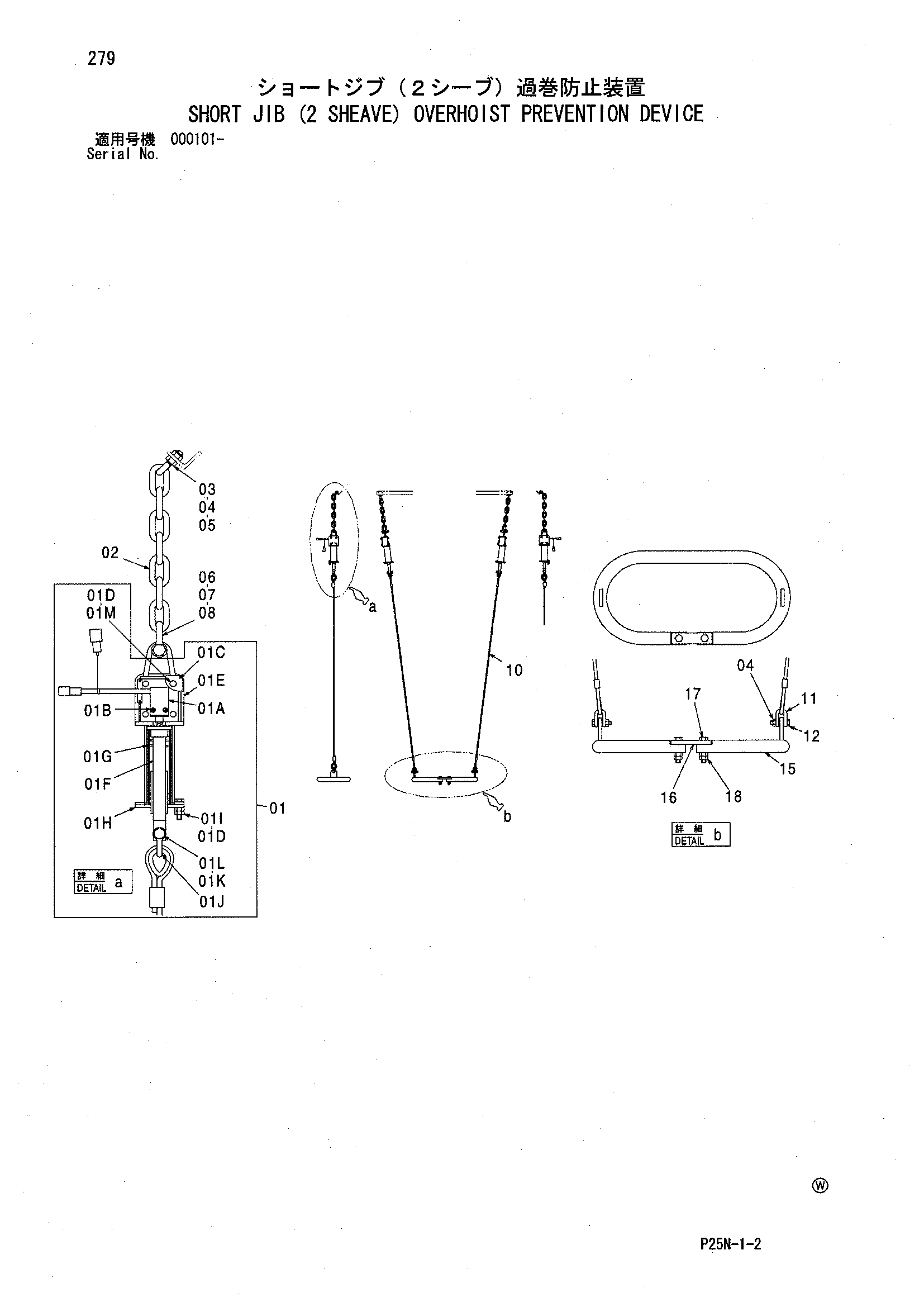

Заводская схема «Укороченный гусёк стрелы (2 канатный блок) ограничитель подъёма предотвращение устройство» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9232567 | Крюк ограничитель подъёма выключатель | 2 |
| 01A | 4611344 | Выключатель концевой | 1 |
| 01B | J450425 | Винт с шайбой | 2 |
| 01C | 4476998 | Крышка | 1 |
| 01D | M500807 | Гайка | 14 |
| 01E | 8094489 | Короб выключатель | 1 |
| 01F | 4323210 | Ответная планка | 1 |
| 01G | 4477008 | Пружина растяжения | 1 |
| 01H | 9759129 | Крышка | 1 |
| 01I | J900830 | Болт | 3 |
| 01J | J901045 | Болт | 1 |
| 01K | M660010 | U-образная гайка | 1 |
| 01L | J900880 | Болт | 4 |
| 01M | 4624406 | Серьга | 1 |
| 02 | 4397449 | Цепь | 2 |
| 03 | 4157548 | U-образный болт | 2 |
| 04 | M660010 | U-образная гайка | 6 |
| 05 | J950010 | Гайка | 4 |
| 06 | M660012 | U-образная гайка | 2 |
| 07 | J901250 | Болт | 2 |
| 08 | 4048479 | Серьга | 2 |
| 10 | 9743245 | Канат подвесной | 2 |
| 11 | 4048478 | Серьга | 2 |
| 12 | J901045 | Болт | 2 |
| 15 | 8077149 | Груз | 1 |
| 16 | 4423729 | Пластина | 1 |
| 17 | J901265 | Болт | 2 |
| 18 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
