Катвалк (левый) — HITACHI SCX900-2

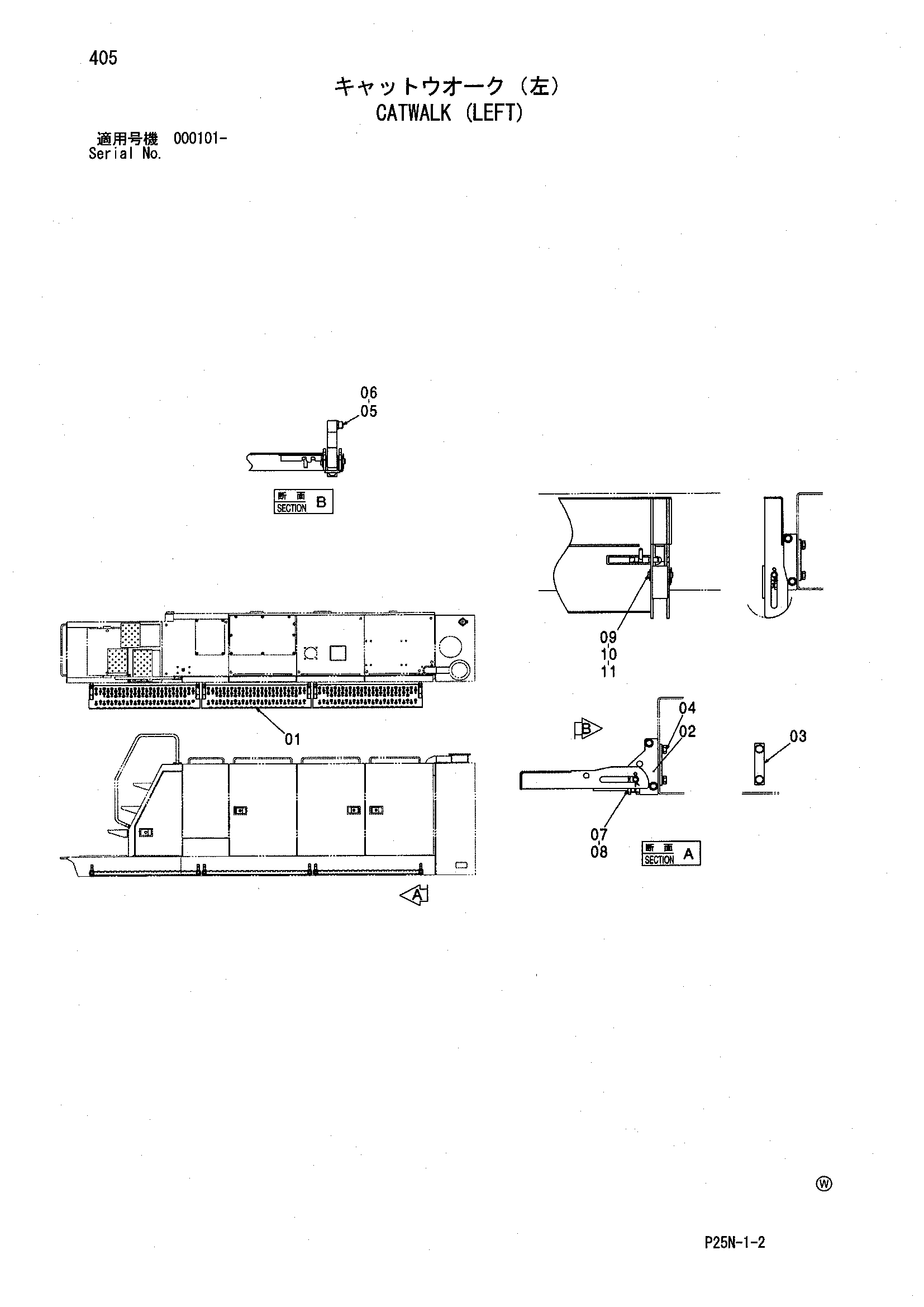

Заводская схема «Катвалк (левый)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045308 | Ступень | 3 |
| 02 | 4612274 | Кронштейн | 6 |
| 03 | 4609257 | Пластина | 6 |
| 04 | J271225 | Болт с шайбой | 12 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 05 | M341225 | Болт с внутренним шестигранником | 12 |
| 06 | A590912 | Пружинная шайба | 12 |
| 07 | J901240 | Болт | 6 |
| 08 | J950012 | Гайка | 6 |
| 09 | 4442307 | Палец | 6 |
| 10 | A590116 | Плоская шайба | 36 |
| 11 | 4022700 | Стопорный палец | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
