Тормоз педаль — HITACHI SCX900-2

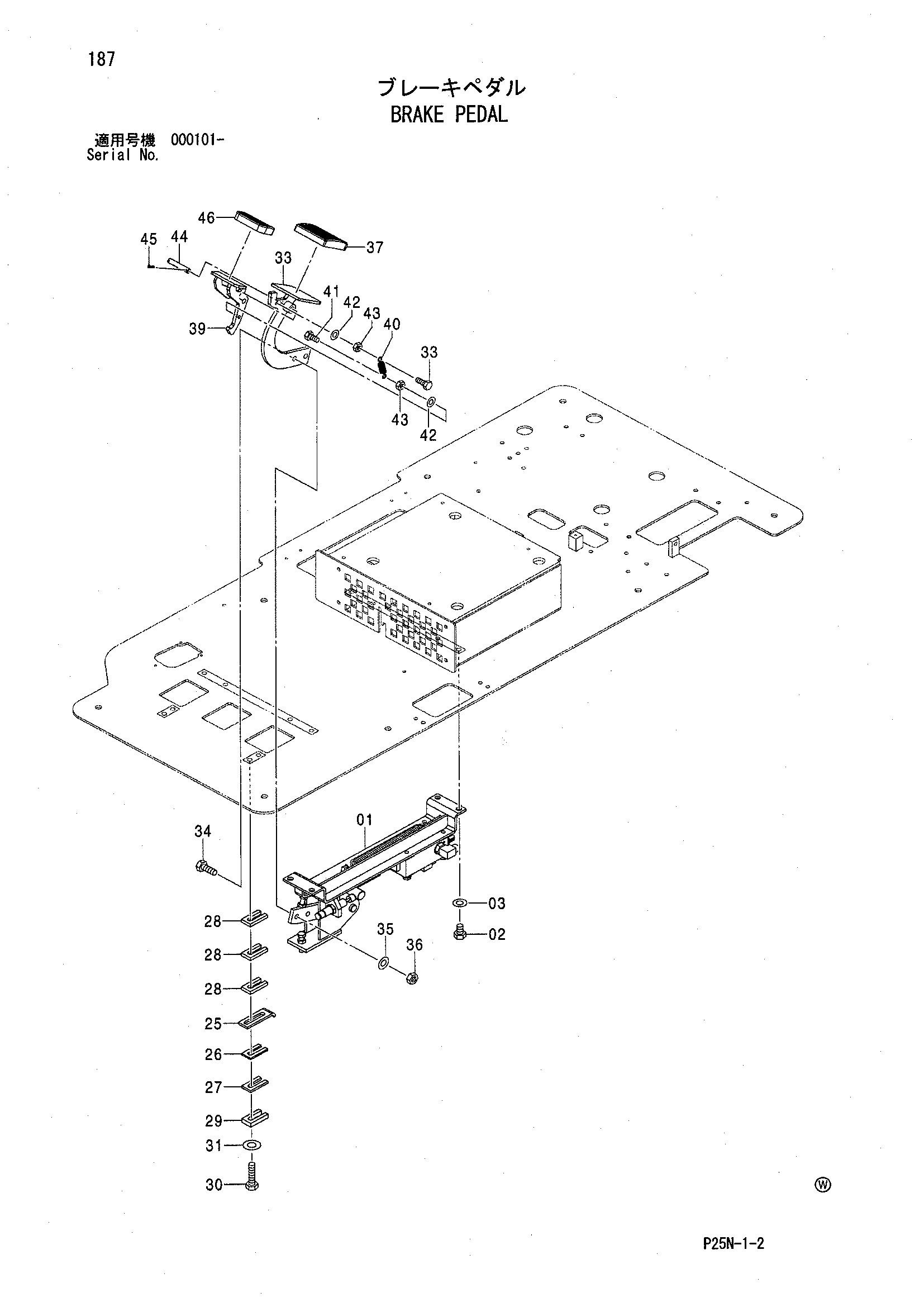

Заводская схема «Тормоз педаль» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9229678 | Тормоз управление | 2 |
| 02 | J901220 | Болт | 8 |
| 03 | A590112 | Плоская шайба | 8 |
| 25 | 4606988 | Раткх | 2 |
| 26 | 4606880 | Регулировочная шайба | 2 |
| 27 | 4606881 | Регулировочная шайба | 2 |
| 28 | 4606882 | Регулировочная шайба | 6 |
| 29 | 4606883 | Регулировочная шайба | 2 |
| 30 | J901265 | Болт | 4 |
| 31 | A590112 | Плоская шайба | 4 |
| 33 | 8093074 | Педаль | 2 |
| 34 | J901230 | Болт | 4 |
| 35 | A590112 | Плоская шайба | 4 |
| 36 | J950012 | Гайка | 4 |
| 37 | 2050616 | Крышка резиновый | 2 |
| 39 | 8093692 | Педаль | 2 |
| 40 | 4615541 | Пружина | 2 |
| 41 | J900820 | Болт | 4 |
| 42 | A590108 | Плоская шайба | 4 |
| 43 | J950008 | Гайка | 4 |
| 44 | 4615542 | Палец | 2 |
| 45 | A764020 | Шплинт | 4 |
| 46 | 2051081 | Крышка резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
