Пилотные гидролинии (нижний) — HITACHI SCX900-2

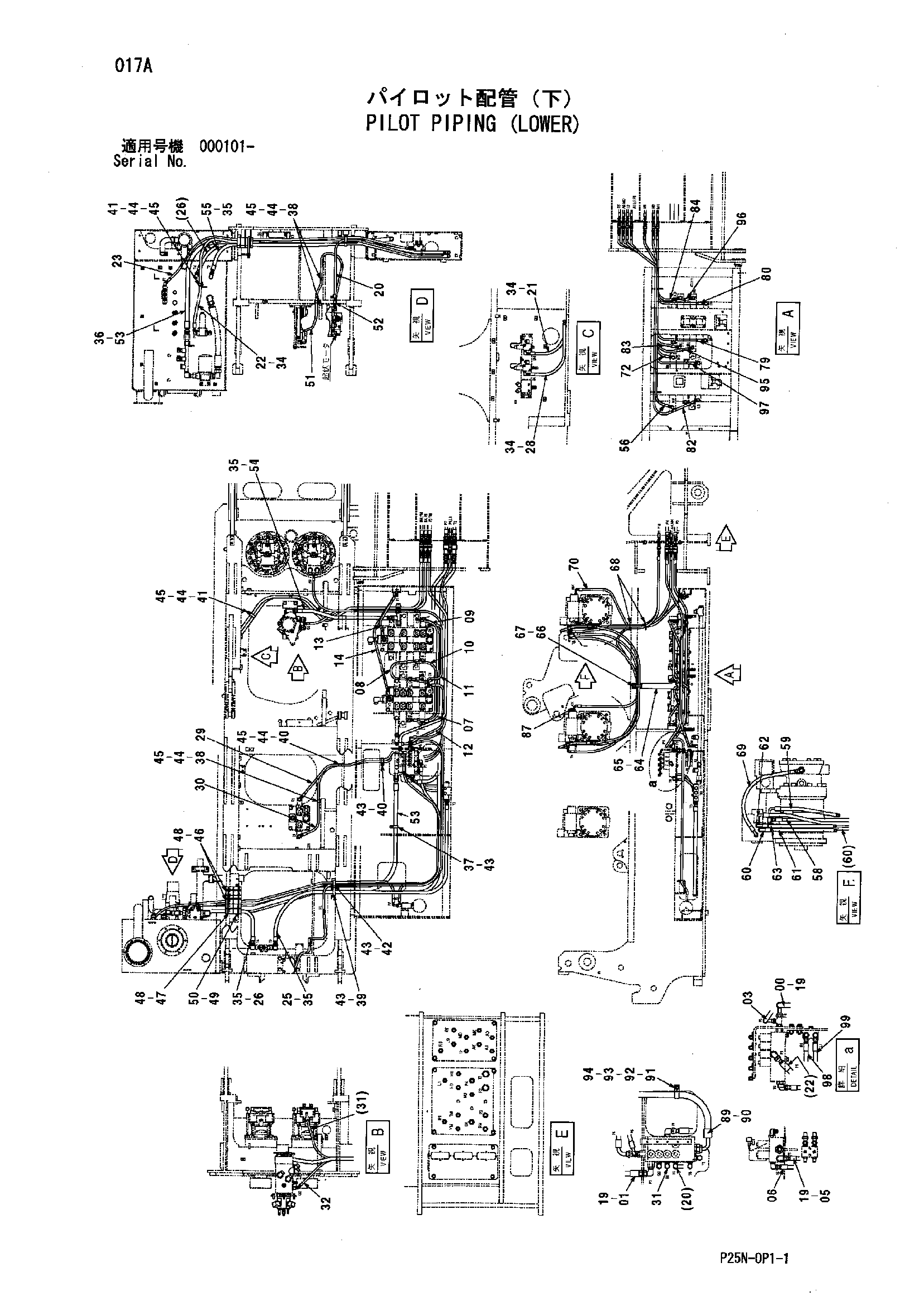

Заводская схема «Пилотные гидролинии (нижний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651823 | Шланг | 1 |
| 01 | 4626841 | Шланг | 1 |
| 03 | 4612032 | Шланг | 1 |
| 05 | 4207937 | Шланг | 1 |
| 06 | 4269836 | Шланг | 1 |
| 07 | 4612016 | Шланг | 1 |
| 08 | 4612017 | Шланг | 1 |
| 09 | 4612020 | Шланг | 1 |
| 10 | 4612021 | Шланг | 1 |
| 11 | 4612035 | Шланг | 1 |
| 12 | 4612036 | Шланг | 1 |
| 13 | 4612033 | Шланг | 1 |
| 14 | 4612034 | Шланг | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 6 |
| 20 | 4629404 | Шланг | 1 |
| 21 | 4648543 | Шланг | 1 |
| 22 | 4612037 | Шланг | 1 |
| 23 | 4612062 | Шланг | 1 |
| 25 | 4612063 | Шланг | 1 |
| 26 | 4316014 | Шланг | 1 |
| 28 | 4612061 | Шланг | 1 |
| 29 | 4612058 | Шланг | 1 |
| 30 | 4612059 | Шланг | 1 |
| 31 | 4612066 | Шланг | 1 |
| 32 | 4612067 | Шланг | 1 |
| 34 | 4138938 | Уплотнительное кольцо | 6 |
| 35 | 4187308 | Уплотнительное кольцо | 8 |
| 36 | 4187328 | Уплотнительное кольцо | 2 |
| 37 | 4190291 | Зажим | 1 |
| 38 | 4190253 | Зажим | 3 |
| 39 | 4190265 | Зажим | 1 |
| 40 | 4190282 | Зажим | 3 |
| 41 | 4192034 | Зажим | 4 |
| 42 | 4204136 | Зажим | 1 |
| 43 | J271020 | Болт с шайбой | 4 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J901016 | Болт | 7 |
| 45 | A590110 | Плоская шайба | 7 |
| 46 | 4612065 | Защитный кожух | 2 |
| 47 | 4615751 | Защитный кожух | 1 |
| 48 | 4121859 | Ленточный зажим | 9 |
| 49 | 4612064 | Направляющая шланг | 1 |
| 50 | J950012 | Гайка | 4 |
| 51 | 4439463 | Шланг | 1 |
| 52 | 4246672 | Соединительный штуцер | 1 |
| 53 | 4609747 | Шланг | 1 |
| 54 | 4222011 | Шланг | 1 |
| 55 | 4651824 | Шланг | 1 |
| 56 | 4651825 | Шланг | 1 |
| 58 | 4606266 | Шланг | 1 |
| 59 | 4606267 | Шланг | 1 |
| 60 | 4606268 | Шланг | 1 |
| 61 | 4606269 | Шланг | 1 |
| 62 | 4606270 | Шланг | 1 |
| 63 | 4606271 | Шланг | 1 |
| 64 | 9761902 | Кронштейн | 1 |
| 65 | J271230 | Болт с шайбой | 2 |
| 65A | J901230 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 66 | 4193848 | Зажим | 1 |
| 67 | J271020 | Болт с шайбой | 1 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | 4055312 | Ленточный зажим | 2 |
| 69 | 4315334 | Шланг | 2 |
| 70 | 4651826 | Шланг | 1 |
| 72 | 4626932 | Шланг | 1 |
| 79 | 4626941 | Шланг | 1 |
| 80 | 4626933 | Шланг | 1 |
| 82 | 4626944 | Шланг | 1 |
| 83 | 4651827 | Шланг | 1 |
| 84 | 4651828 | Шланг | 1 |
| 87 | 4651829 | Шланг | 1 |
| 89 | 4187308 | Уплотнительное кольцо | 1 |
| 90 | 4639311 | Шланг | 1 |
| 91 | 4192035 | Зажим | 1 |
| 92 | J271025 | Болт с шайбой | 1 |
| 92A | J901025 | Болт | 1 |
| 92B | J222010 | Шайба | 1 |
| 93 | J222010 | Шайба | 2 |
| 94 | J950010 | Гайка | 1 |
| 95 | 4651830 | Шланг | 1 |
| 96 | 4651831 | Шланг | 1 |
| 97 | 4651832 | Шланг | 1 |
| 98 | 4651833 | Шланг | 1 |
| 99 | 4651834 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
