Нижняя защита (правый) — HITACHI SCX900-2

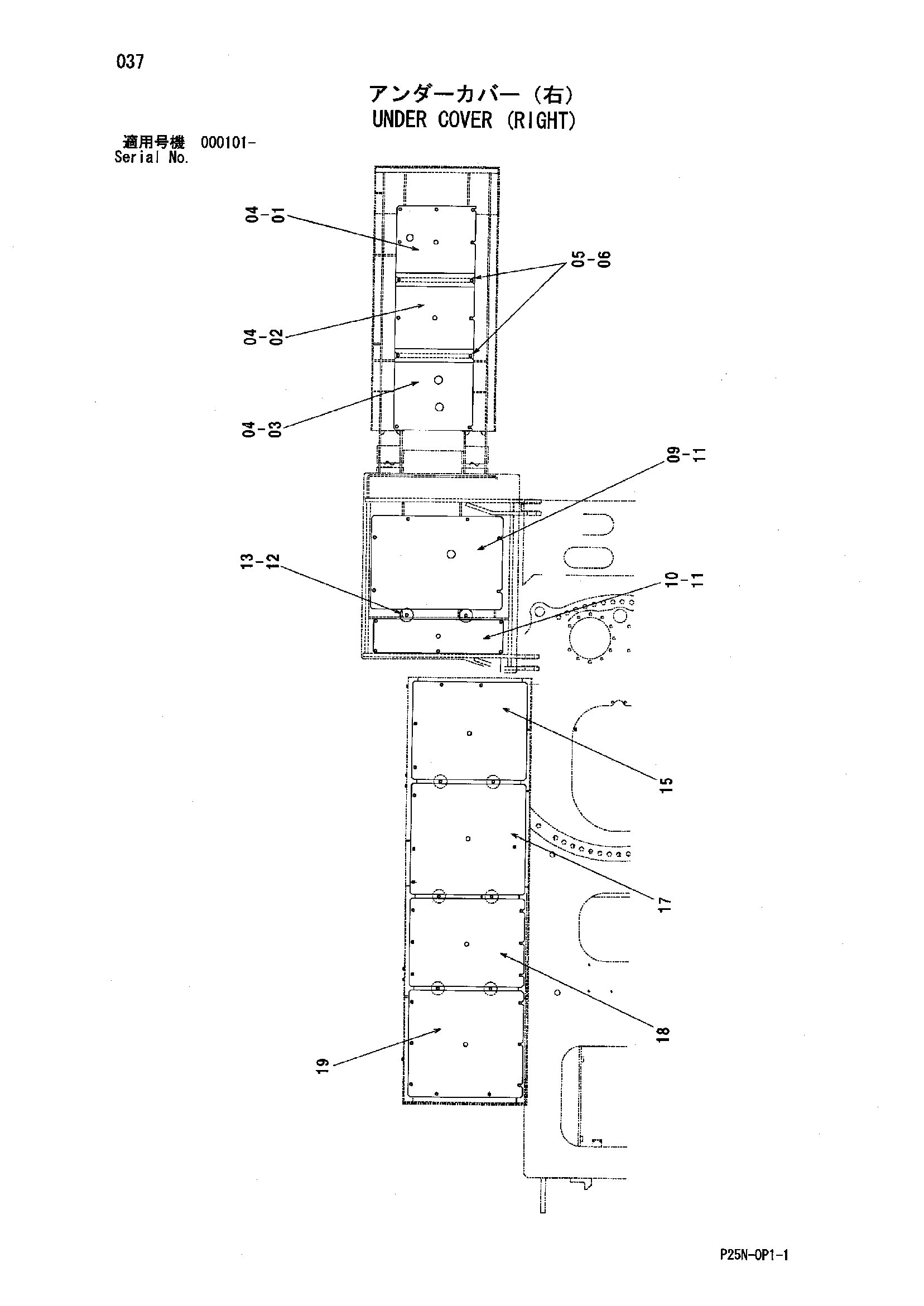

Заводская схема «Нижняя защита (правый)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3104514 | Крышка | 1 |
| 02 | 3104515 | Крышка | 1 |
| 03 | 3104516 | Крышка | 1 |
| 04 | J271030 | Болт с шайбой | 9 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4634004 | Пластина | 2 |
| 06 | J271040 | Болт с шайбой | 4 |
| 06A | J901040 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 3103949 | Крышка нижний | 1 |
| 10 | 4633883 | Крышка нижний | 1 |
| 11 | J271030 | Болт с шайбой | 11 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4319802 | Пластина | 2 |
| 13 | J271040 | Болт с шайбой | 2 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4631431 | Крышка | 1 |
| 17 | 3100716 | Крышка | 1 |
| 18 | 3100717 | Крышка | 1 |
| 19 | 3100718 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
