Каталог запчастей HITACHI
Платформа (кабина) — HITACHI SCX900-2

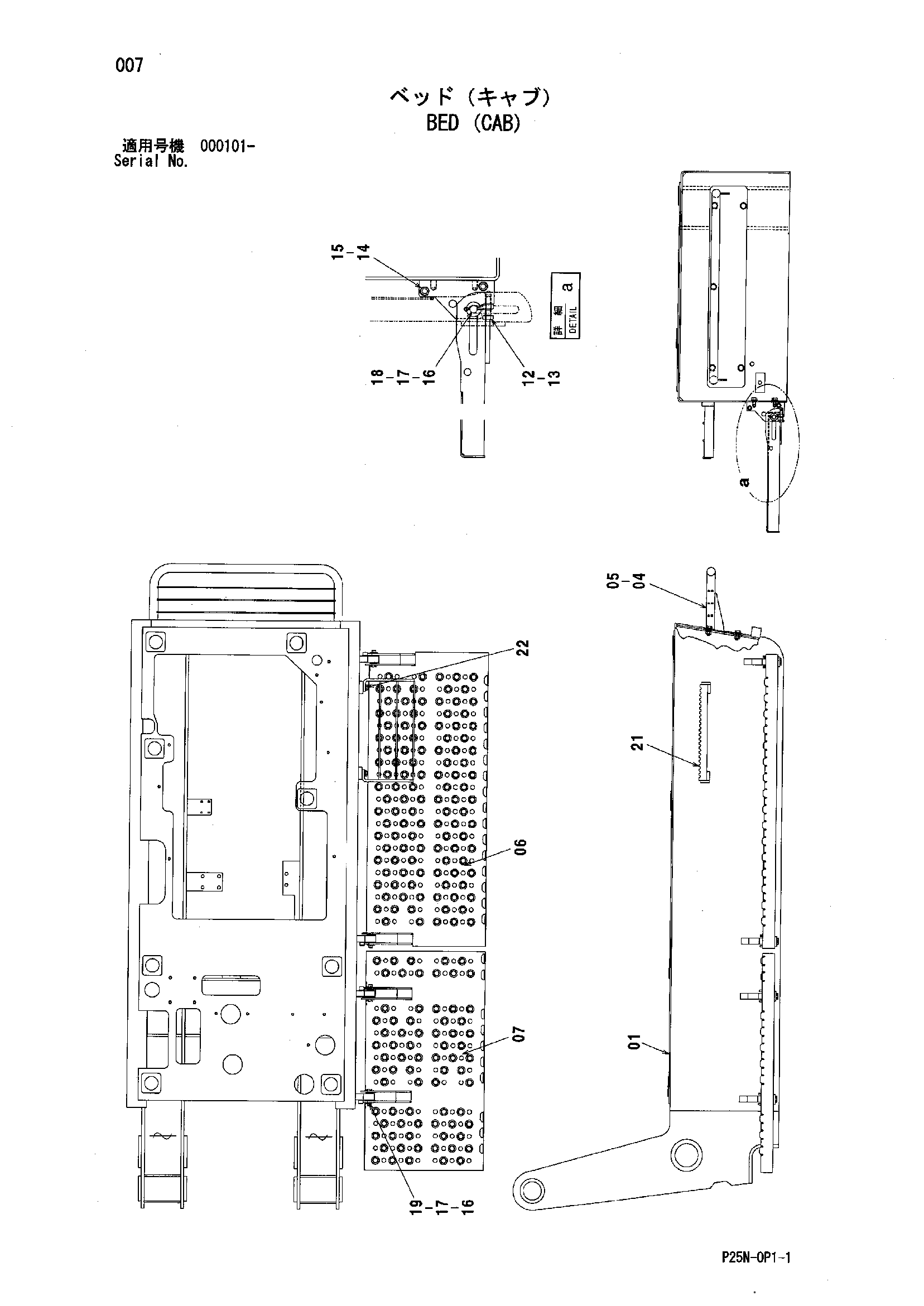

Заводская схема «Платформа (кабина)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009999 | Платформа кабина | 1 |
| 04 | 7044188 | Ступень | 1 |
| 05 | J271230 | Болт с шайбой | 5 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 7048936 | Ступень | 1 |
| 07 | 7048940 | Ступень | 1 |
| 12 | J901240 | Болт | 4 |
| 13 | J950012 | Гайка | 4 |
| 14 | M341225 | Болт с внутренним шестигранником | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 16 | 4442307 | Палец | 4 |
| 17 | A590116 | Плоская шайба | 16 |
| 18 | 4022700 | Стопорный палец | 2 |
| 19 | A762025 | Шплинт | 2 |
| 21 | 8101557 | Ступень | 1 |
| 22 | J271225 | Болт с шайбой | 2 |
| 22A | J901225 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
