Левый хоусе (2) — HITACHI SCX900-2

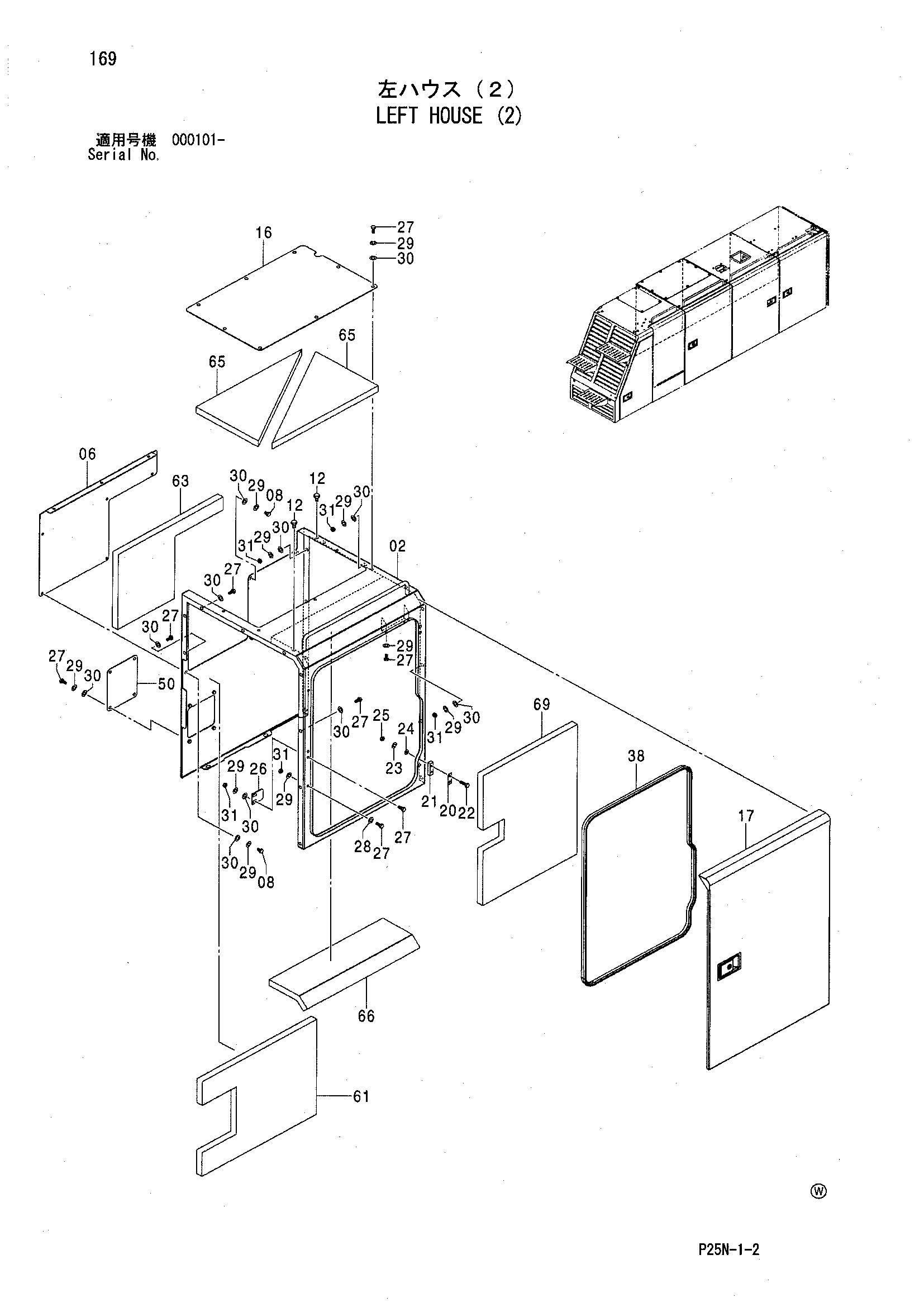

Заводская схема «Левый хоусе (2)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9235322 | Левый хоусе (1, 2, 3, 4) | 1 | |
| 02 | 5009077 | Хоусе | 1 |
| 06 | 8094964 | Крышка | 1 |
| 08 | J921016 | Болт | 5 |
| 12 | J921625 | Болт | 2 |
| 16 | 9761364 | Крышка | 1 |
| 17 | 7044880 | Дверь | 1 |
| 20 | 3100040 | Стопорная пластина | 2 |
| 21 | 3100042 | Пластина | 2 |
| 22 | J900840 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | 3100044 | Пластина | 4 |
| 25 | J950008 | Гайка | 4 |
| 26 | 3100041 | Пластина | 1 |
| 27 | J921025 | Болт | 27 |
| 28 | A590110 | Плоская шайба | 2 |
| 29 | A590910 | Пружинная шайба | 34 |
| 30 | J217083 | Шайба | 39 |
| 31 | J950010 | Гайка | 15 |
| 38 | 4615203 | Трим спонге | 1 |
| 50 | 4615848 | Крышка | 1 |
| 61 | 4615955 | Изолятор | 1 |
| 63 | 4609973 | Изолятор | 1 |
| 65 | 4609977 | Изолятор | 2 |
| 66 | 4609976 | Изолятор | 1 |
| 69 | 4609971 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
