Пилотные гидролинии (левый) [EU] — HITACHI SCX900-2
Заводская схема «Пилотные гидролинии (левый) [EU]» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

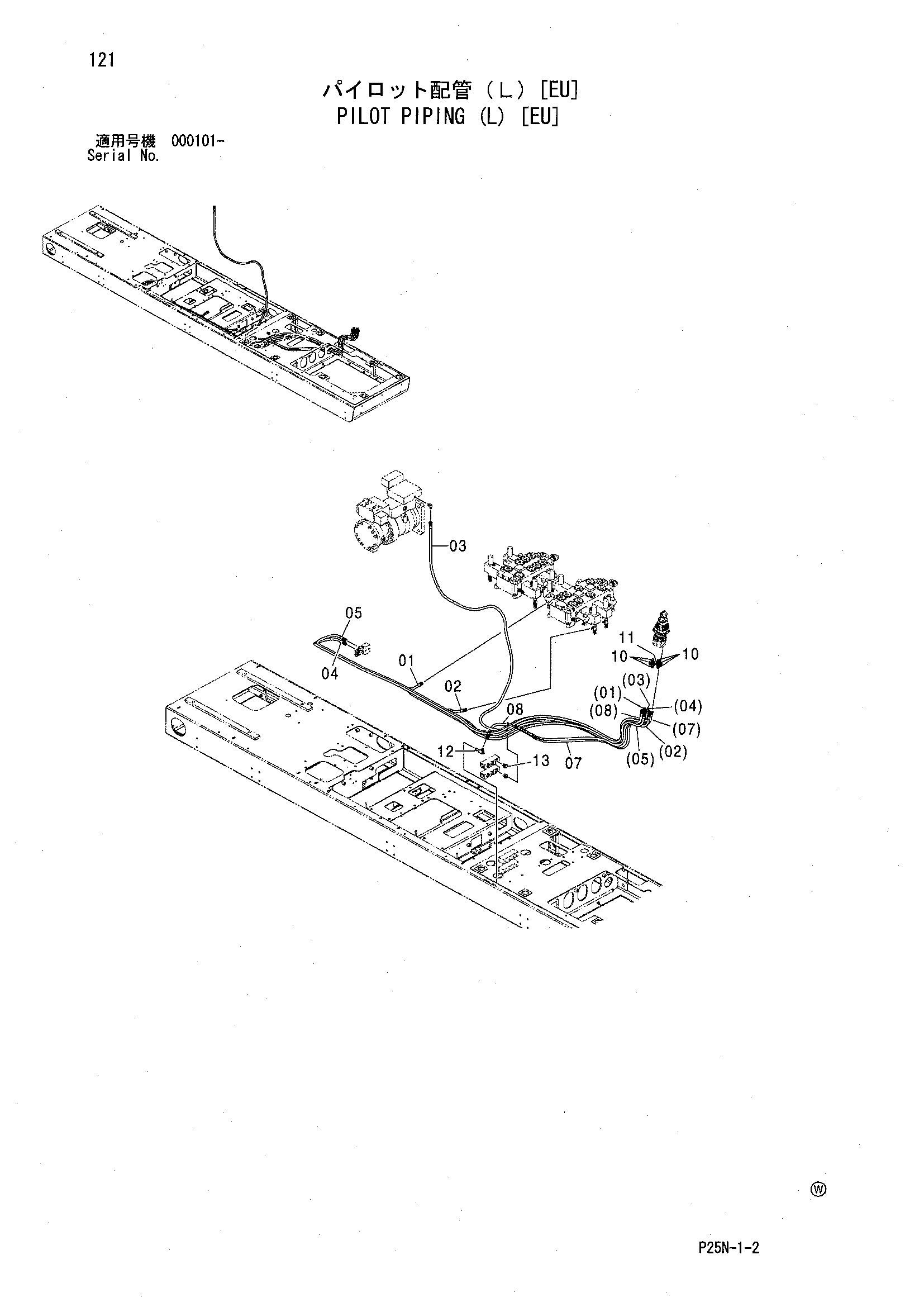

![Схема Пилотные гидролинии (левый) [EU] HITACHI SCX900-2](/catalog-drawings/8c/8cf5ccec-4965-4e7c-937c-fbd26e3f5530.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4627280 | Шланг | 1 |
| 02 | 4627281 | Шланг | 1 |
| 03 | 4627282 | Шланг | 1 |
| 04 | 4627278 | Шланг | 1 |
| 05 | 4627279 | Шланг | 1 |
| 07 | 4612027 | Шланг | 1 |
| 08 | 4630304 | Шланг | 1 |
| 10 | A852123 | Адаптер | 7 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4247260 | Тройник | 1 |
| 13 | A885004 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
