Электрооборудование (левый)(2) — HITACHI SCX900-2

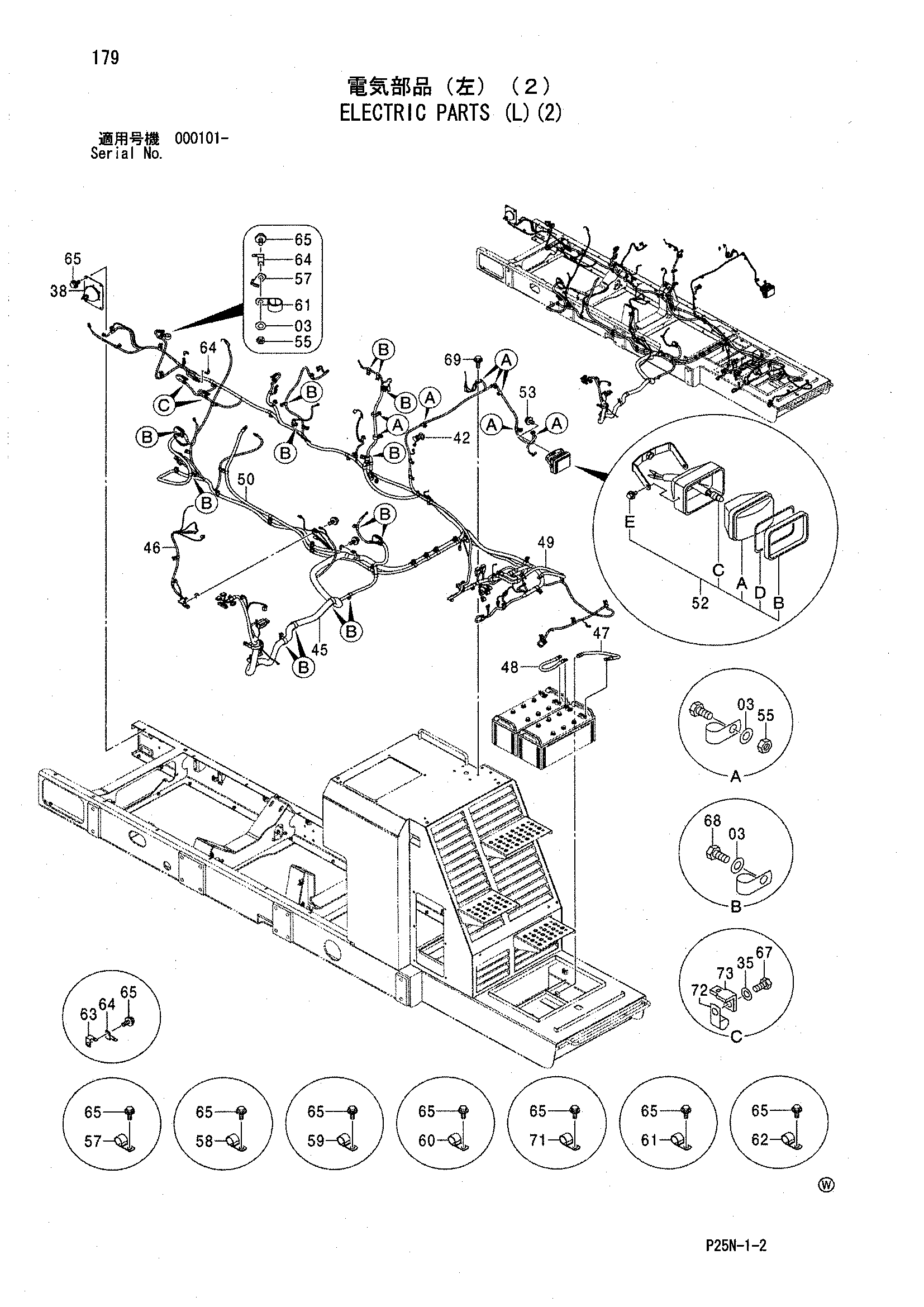

Заводская схема «Электрооборудование (левый)(2)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A590110 | Плоская шайба | 24 |
| 38 | 7045652 | Фонарь боковой | 1 |
| 42 | 8095201 | Выключатель пусхбут. | 1 |
| 45 | 0005038 | Жгут проводов | 1 |
| 46 | 3102055 | Жгут проводов | 1 |
| 47 | 4618787 | Жгут проводов | 1 |
| 48 | 4618786 | Жгут проводов | 1 |
| 49 | 4618788 | Жгут проводов | 1 |
| 50 | 4618789 | Жгут проводов | 1 |
| 52 | 4274477 | Фара | 1 |
| 52A | 4285646 | Рассеиватель | 1 |
| 52B | 4285647 | Обод | 1 |
| 52C | 4285648 | Лампа | 1 |
| 52D | 4288342 | Прокладка | 1 |
| 52E | 4303584 | Стойка | 1 |
| 53 | J271220 | Болт с шайбой | 1 |
| 53A | J901220 | Болт | 1 |
| 53B | J222012 | Плоская шайба | 1 |
| 55 | J950010 | Гайка | 9 |
| 57 | 4190272 | Зажим (диаметр. 12mm) | 31 |
| 58 | 4190253 | Зажим (диаметр. 16mm) | 8 |
| 59 | 4190274 | Зажим (диаметр. 20mm) | 25 |
| 60 | 4190263 | Зажим (диаметр. 25mm) | 9 |
| 61 | 4190264 | Зажим (диаметр. 35mm) | 6 |
| 62 | 4193848 | Зажим (диаметр. 45mm) | 3 |
| 63 | 4257159 | Кронштейн | 7 |
| 64 | 4336875 | Кронштейн | 5 |
| 65 | J271020 | Болт с шайбой | 54 |
| 65A | J901020 | Болт | 1 |
| 65B | J222010 | Плоская шайба | 1 |
| 67 | J900610 | Болт | 2 |
| 68 | J901016 | Болт | 18 |
| 69 | J271030 | Болт с шайбой | 6 |
| 69A | J901030 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 71 | 4192035 | Зажим | 3 |
| 72 | 4457518 | Зажим | 2 |
| 73 | 4336874 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
