Таке-уп тумблер — HITACHI SCX900-2

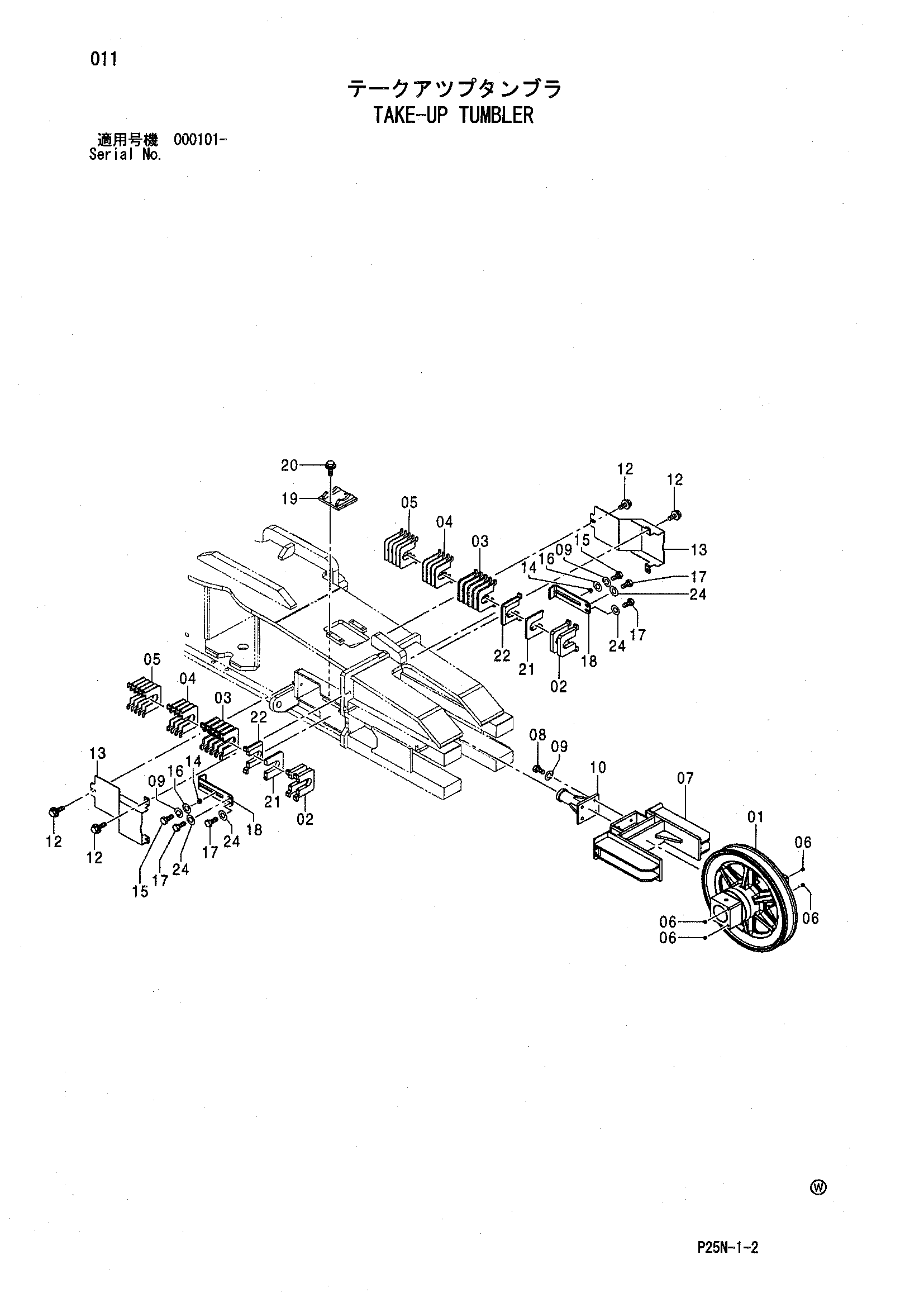

Заводская схема «Таке-уп тумблер» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9234280 | Таке-уп тумблер | 1 | |
| 01 | 4613058 | Тумблер таке-уп | 2 |
| 02 | 3100185 | Проставка | 8 |
| 03 | 3100186 | Проставка | 20 |
| 04 | 3100187 | Проставка | 16 |
| 05 | 3100188 | Проставка | 20 |
| 06 | 94-2012 | Пробка | 8 |
| 07 | 7044352 | Вилка | 2 |
| 08 | J921650 | Болт | 8 |
| 09 | A590916 | Пружинная шайба | 12 |
| 10 | 8092196 | Кронштейн | 2 |
| 12 | J271225 | Болт с шайбой | 12 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 2050542 | Крышка | 4 |
| 14 | 3100191 | Пластина | 4 |
| 15 | J921640 | Болт | 4 |
| 16 | A590116 | Плоская шайба | 4 |
| 17 | J921630 | Болт | 8 |
| 18 | 3100190 | Пластина | 4 |
| 19 | 8093447 | Кронштейн | 2 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 3100189 | Проставка | 4 |
| 22 | 3100127 | Регулировочная шайба пластина | 4 |
| 24 | J222016 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
