Бридле — HITACHI SCX900-2

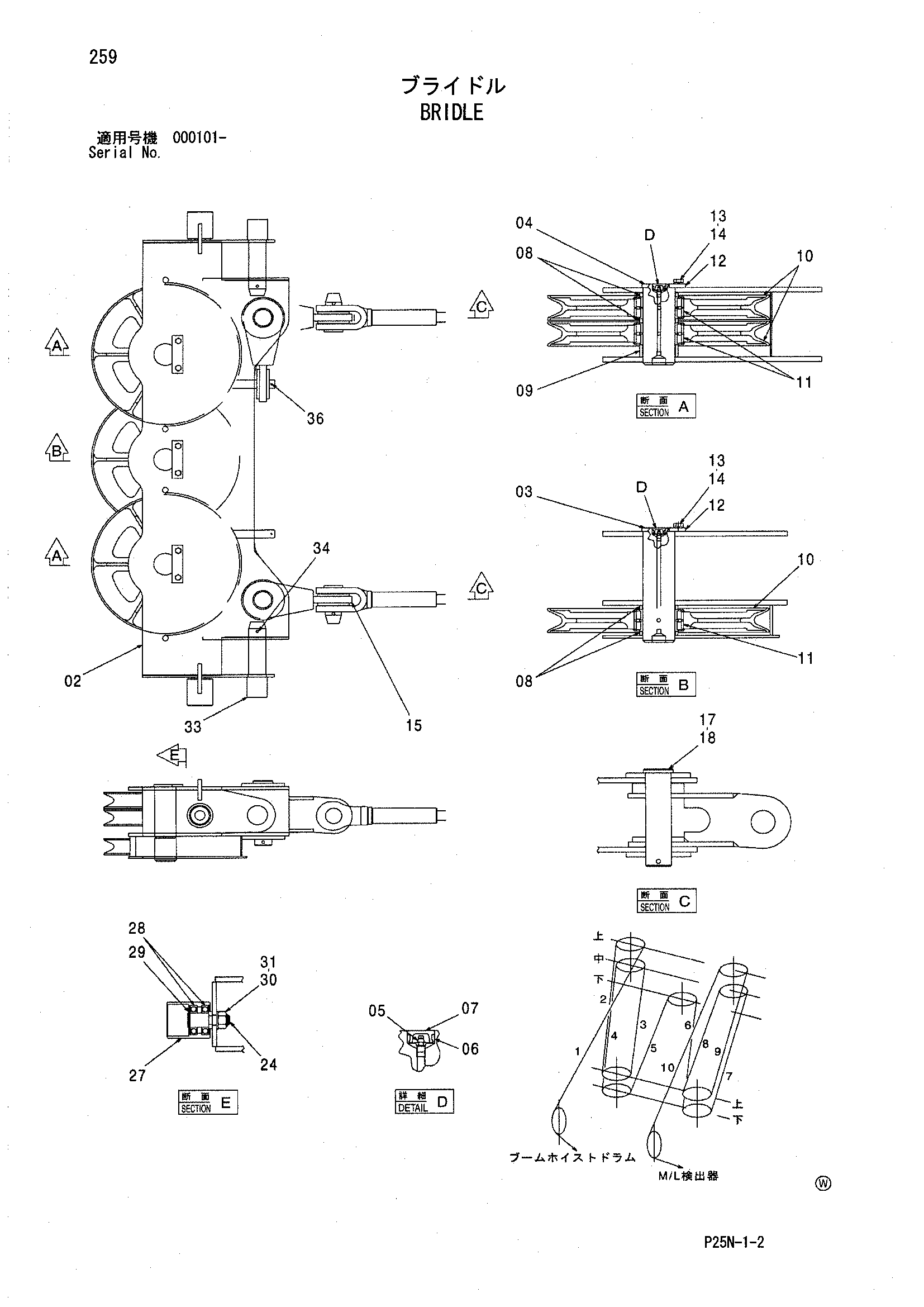

Заводская схема «Бридле» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7045468 | Рама бридле | 1 |
| 03 | 4609231 | Палец | 1 |
| 04 | 4609229 | Палец | 2 |
| 05 | J75481 | Пресс-маслёнка | 6 |
| 06 | 4130686 | Втулка | 6 |
| 07 | 4105912 | Колпачок | 6 |
| 08 | 4608012 | Проставка | 6 |
| 09 | 4609238 | Проставка | 2 |
| 10 | 3099325 | Канатный блок | 5 |
| 11 | 4313121 | Роликовый подшипник | 5 |
| 12 | 4135186 | Пластина | 3 |
| 13 | J921225 | Болт | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | 8093973 | Тяга | 2 |
| 17 | 3100210 | Палец | 2 |
| 18 | A761000 | Шплинт | 2 |
| 24 | 4361217 | Палец | 2 |
| 27 | 3075283 | Каток направляющая | 2 |
| 28 | 971195 | Шариковый подшипник | 4 |
| 29 | 991342 | Стопорное кольцо | 2 |
| 30 | M660024 | U-образная гайка | 2 |
| 31 | A590124 | Плоская шайба | 2 |
| 33 | 4614594 | Палец | 2 |
| 34 | 4104868 | Стопорный палец | 2 |
| 36 | 4080985 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
