Пилотные гидролинии (R-1) — HITACHI SCX900-2

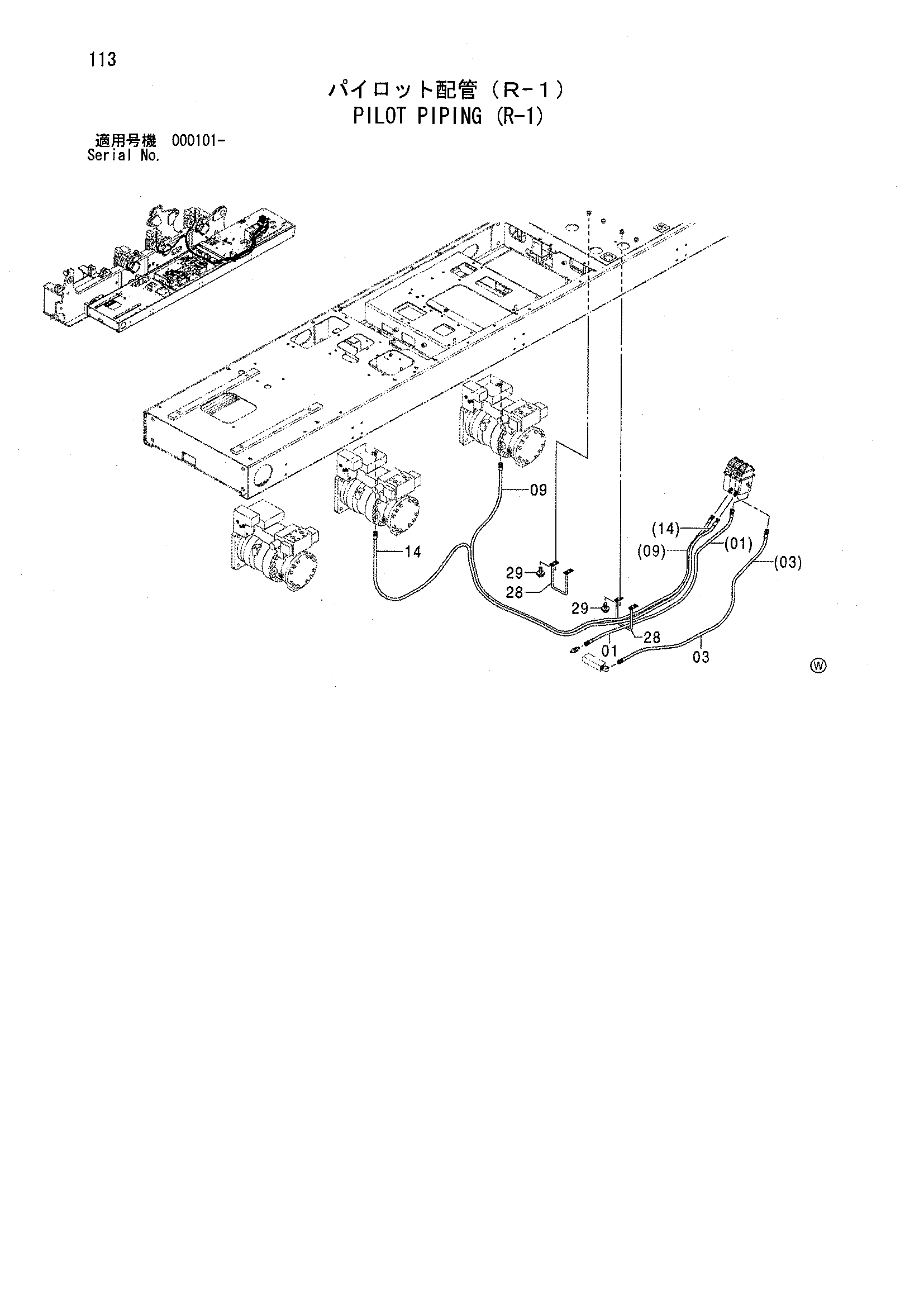

Заводская схема «Пилотные гидролинии (R-1)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4606274	Шланг (PH)	1
03	4612024	Шланг (TH)	1
09	4606272	Шланг (MX)	1
14	4606273	Шланг (AX)	1
28	9761906	Направляющая шланг	2
29	J271025	Болт с шайбой	4
29A	J901025	Болт	1
29B	J222010	Плоская шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
