Гидроцилиндр. трубопроводы (2) — HITACHI SCX900-2

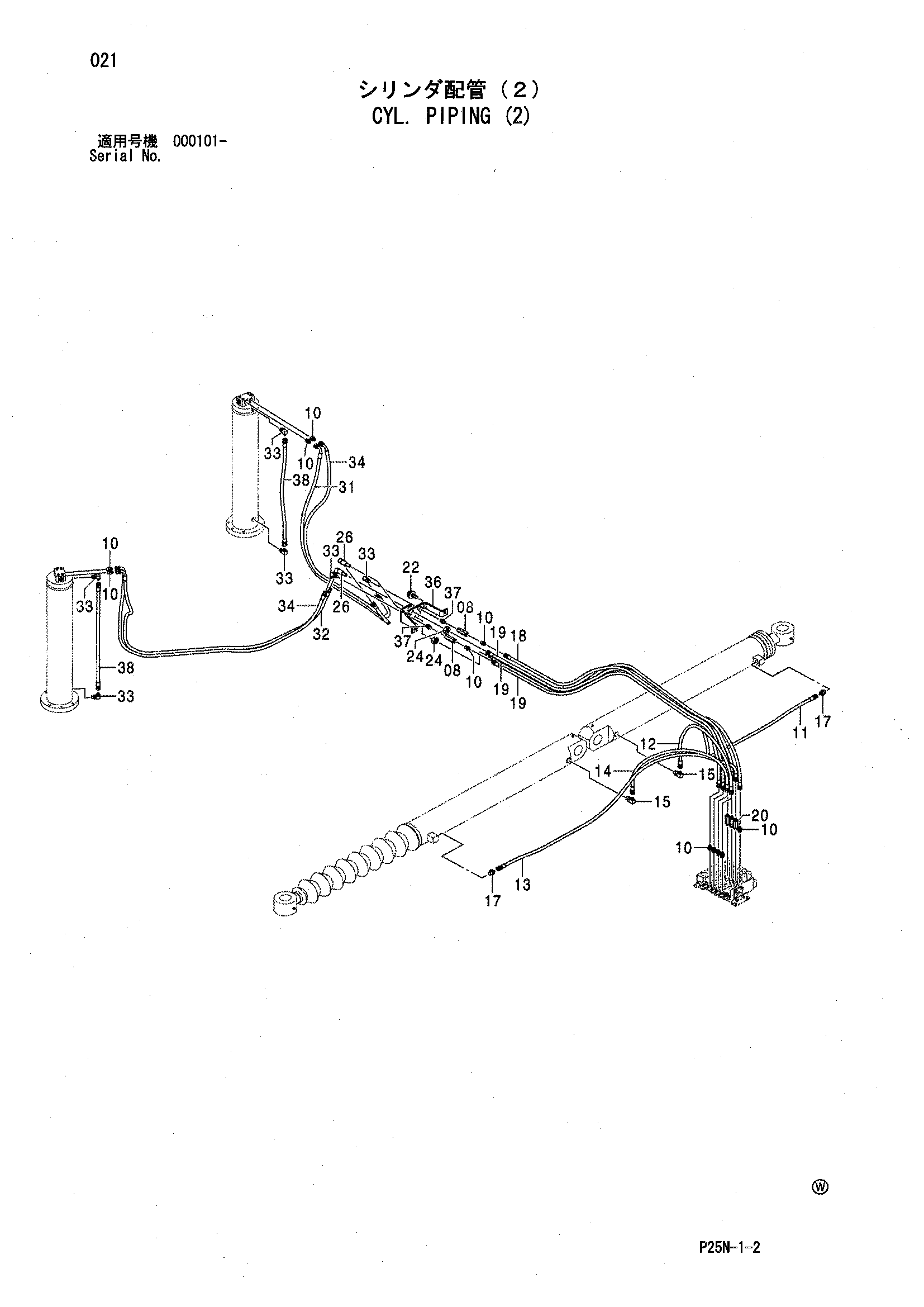

Заводская схема «Гидроцилиндр. трубопроводы (2)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4605959 | Клапан словретур | 2 |
| 10 | A852133 | Адаптер | 11 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4305238 | Шланг | 1 |
| 12 | 4305229 | Шланг | 1 |
| 13 | 4305239 | Шланг | 1 |
| 14 | 4241376 | Шланг | 1 |
| 15 | A852343 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4615332 | Шланг | 1 |
| 19 | 4305240 | Шланг | 3 |
| 20 | 4325979 | Адаптер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | J271030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4202531 | Гайка | 2 |
| 26 | 4381793 | Угловой штуцер | 2 |
| 31 | 4315354 | Шланг | 1 |
| 32 | 4295825 | Шланг | 1 |
| 33 | A852333 | Угловой штуцер | 6 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4315355 | Шланг | 2 |
| 36 | 8094967 | Кронштейн | 1 |
| 37 | 4483048 | Адаптер | 2 |
| 38 | 4614897 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
