Гидроцилиндр. масляный — HITACHI SCX800HD-2

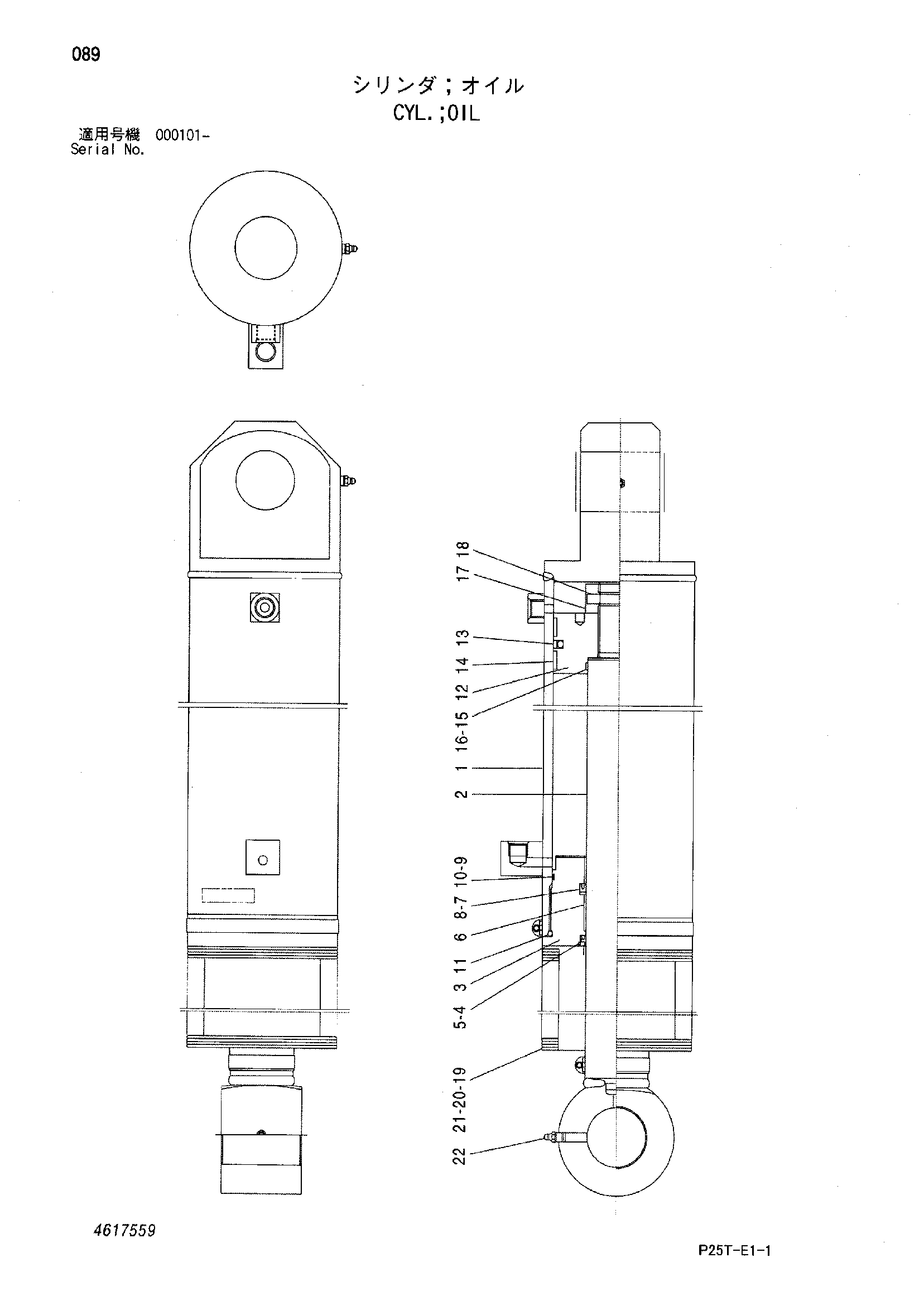

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4617559 | Гидроцилиндр. масляный | 1 | |
| 1 | 4641773 | Трубка в сборе | 1 |
| 2 | 4641774 | Шток в сборе | 1 |
| 3 | 4641775 | Гланд | 1 |
| 4 | 4641776 | Стеклоочиститель пыль | 1 |
| 5 | 4641777 | Стопорное кольцо | 1 |
| 6 | 4641778 | Втулка | 1 |
| 7 | 4641779 | Уплотнение шток | 1 |
| 8 | 4641780 | Опорное кольцо | 1 |
| 9 | A811145 | Уплотнительное кольцо | 1 |
| 10 | 4641781 | Опорное кольцо | 1 |
| 11 | A811150 | Уплотнительное кольцо | 1 |
| 12 | 4641782 | Поршень | 1 |
| 13 | 4641783 | Уплотнение поршень | 1 |
| 14 | 4641784 | Износостойкое кольцо | 2 |
| 15 | A811070 | Уплотнительное кольцо | 1 |
| 16 | 4641785 | Опорное кольцо | 2 |
| 17 | 4624577 | Гайка поршень | 1 |
| 18 | 4641786 | Установочный винт | 1 |
| 19 | 4641787 | Защитный чехол | 1 |
| 20 | 4624596 | Хомут шланга | 1 |
| 21 | 4624598 | Хомут хпсе | 1 |
| 22 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
