Укороченный гусёк стрелы — HITACHI SCX800HD-2

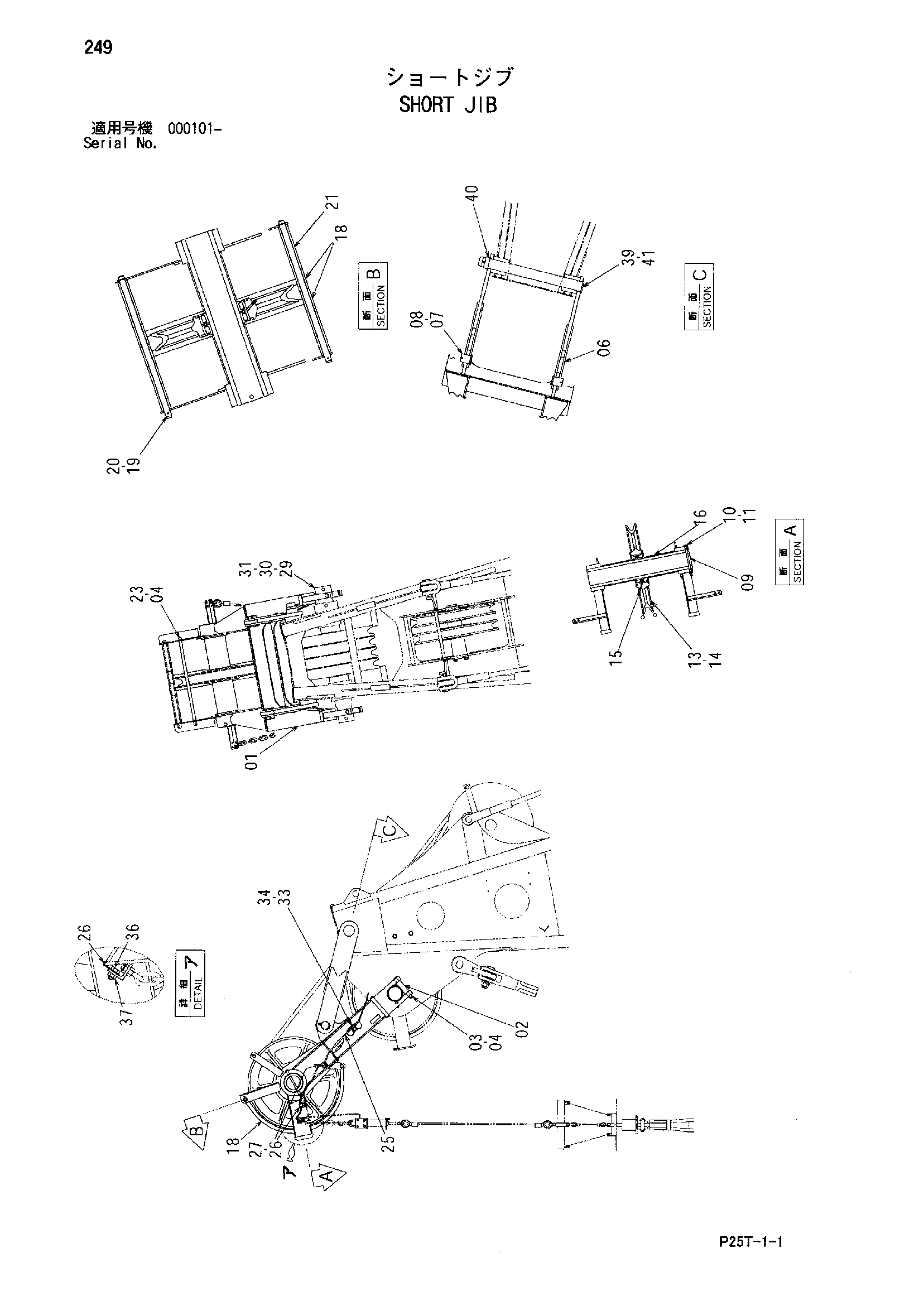

Заводская схема «Укороченный гусёк стрелы» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6024926 | Гусёк стрелы | 1 |
| 02 | 3100477 | Пластина | 2 |
| 03 | 3098716 | Палец | 2 |
| 04 | A765040 | Шплинт | 3 |
| 06 | 8106253 | Тяга | 2 |
| 07 | 4658655 | Палец | 2 |
| 08 | A761000 | Шплинт | 2 |
| 09 | 4611504 | Палец | 1 |
| 10 | 4609449 | Болт | 1 |
| 11 | M660012 | U-образная гайка | 1 |
| 13 | 2050532 | Канатный блок наконечник | 1 |
| 14 | 3098167 | Подшипник каток | 1 |
| 15 | J75481 | Пресс-маслёнка | 1 |
| 16 | 4658656 | Проставка | 2 |
| 18 | 7045116 | Защитный кожух | 2 |
| 19 | 8093796 | Палец | 2 |
| 20 | A766050 | Шплинт | 2 |
| 21 | 4611039 | Проставка | 4 |
| 23 | 8093795 | Палец | 1 |
| 25 | 4611407 | Жгут проводов | 1 |
| 26 | 4190271 | Зажим | 3 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4613588 | Втулка | 2 |
| 30 | J901206 | Болт | 2 |
| 31 | M660012 | U-образная гайка | 2 |
| 33 | 9763475 | Зажим | 1 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J901020 | Болт | 1 |
| 37 | M660010 | U-образная гайка | 1 |
| 39 | 4440429 | Палец | 1 |
| 40 | 4658657 | Проставка | 1 |
| 41 | 3006890 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
