Гидрораспределитель (слевинг) — HITACHI SCX800HD-2

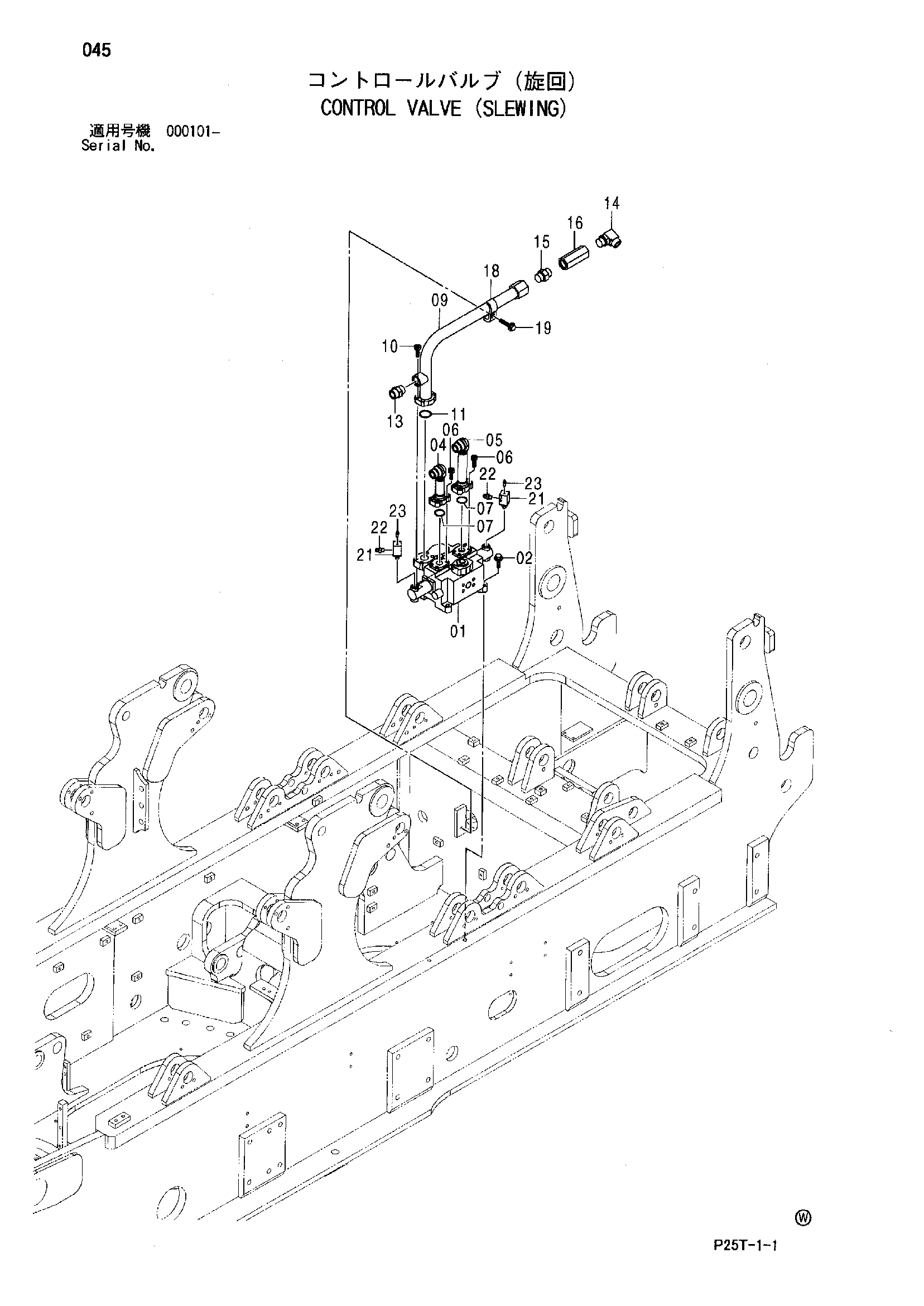

Заводская схема «Гидрораспределитель (слевинг)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4624497 | Гидрораспределитель | 1 |
| 02 | J271245 | Болт с шайбой | 3 |
| 02A | J901245 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 9761907 | Трубка | 1 |
| 05 | 9761908 | Трубка | 1 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 07 | A811035 | Уплотнительное кольцо | 2 |
| 09 | 8097890 | Трубка | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
| 11 | A811040 | Уплотнительное кольцо | 1 |
| 13 | A853188 | Адаптер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A853388 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4371289 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 2 |
| 16 | 4371260 | Обратный клапан | 1 |
| 18 | 4053698 | Хомут трубки | 1 |
| 19 | J271265 | Болт с шайбой | 1 |
| 19A | J901265 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4350512 | Переходник S | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852123 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4346128 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
