Пилотные гидролинии (R-3)[STD] — HITACHI SCX800HD-2
Заводская схема «Пилотные гидролинии (R-3)[STD]» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

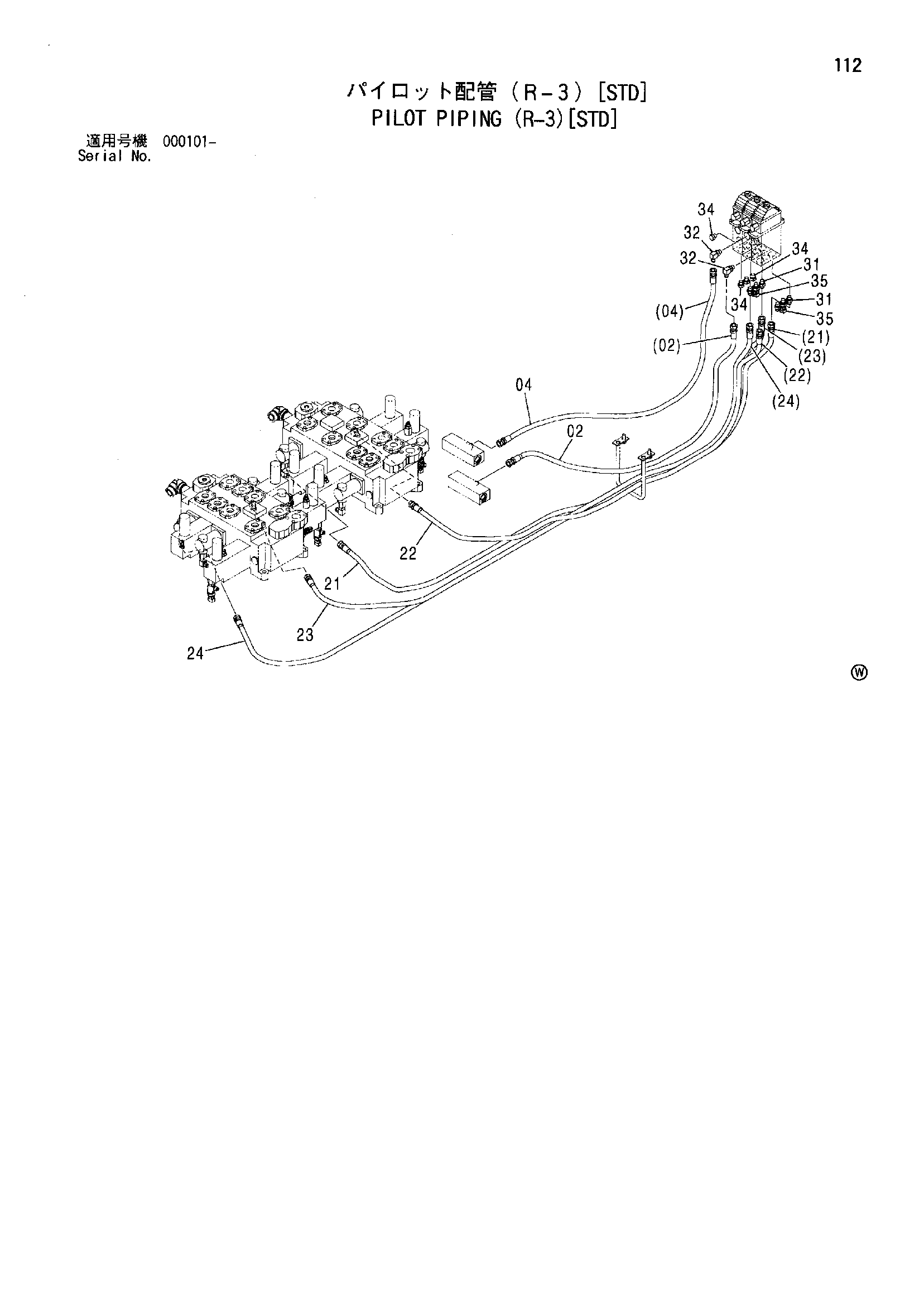

![Схема Пилотные гидролинии (R-3)[STD] HITACHI SCX800HD-2](/catalog-drawings/c5/c558f71e-825d-435c-b716-2974b6f25de2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4606275 | Шланг (RT) | 1 |
| 04 | 4612025 | Шланг (TT) | 1 |
| 21 | 4612011 | Шланг (RF) | 1 |
| 22 | 4606276 | Шланг (RB) | 1 |
| 23 | 4612013 | Шланг (LF) | 1 |
| 24 | 4612012 | Шланг (LB) | 1 |
| 31 | A852123 | Адаптер | 4 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852323 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A885002 | Пробка | 4 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4436535 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
