Портал (2) — HITACHI SCX800HD-2

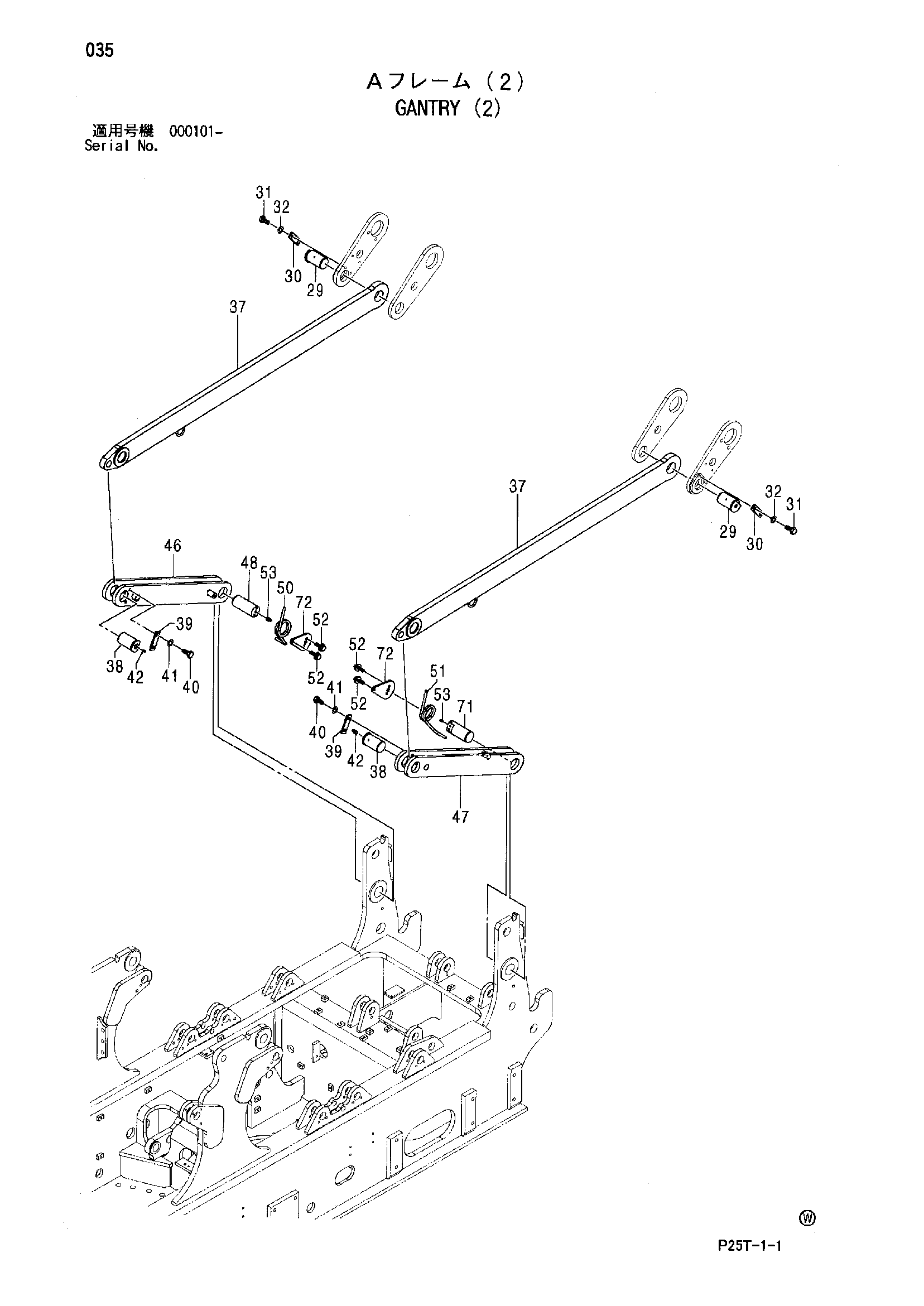

Заводская схема «Портал (2)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 29 | 4608714 | Палец | 2 |
| 30 | X4247 | Стопорная пластина | 2 |
| 31 | J901630 | Болт | 4 |
| 32 | A590916 | Пружинная шайба | 4 |
| 37 | 8097589 | Стойка задний | 2 |
| 38 | 4608716 | Палец | 2 |
| 39 | X4247 | Стопорная пластина | 2 |
| 40 | J901630 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 4 |
| 42 | J75481 | Пресс-маслёнка | 2 |
| 46 | 8097590 | Стойка задний | 1 |
| 47 | 8097591 | Стойка задний | 1 |
| 48 | 4608718 | Палец | 1 |
| 50 | 4608721 | Пружина торсион | 1 |
| 51 | 4608720 | Пружина торсион | 1 |
| 52 | J271225 | Болт с шайбой | 6 |
| 52A | J901225 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J75481 | Пресс-маслёнка | 2 |
| 71 | 4629008 | Палец | 1 |
| 72 | 4625019 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
