Радиатор — HITACHI SCX800HD-2

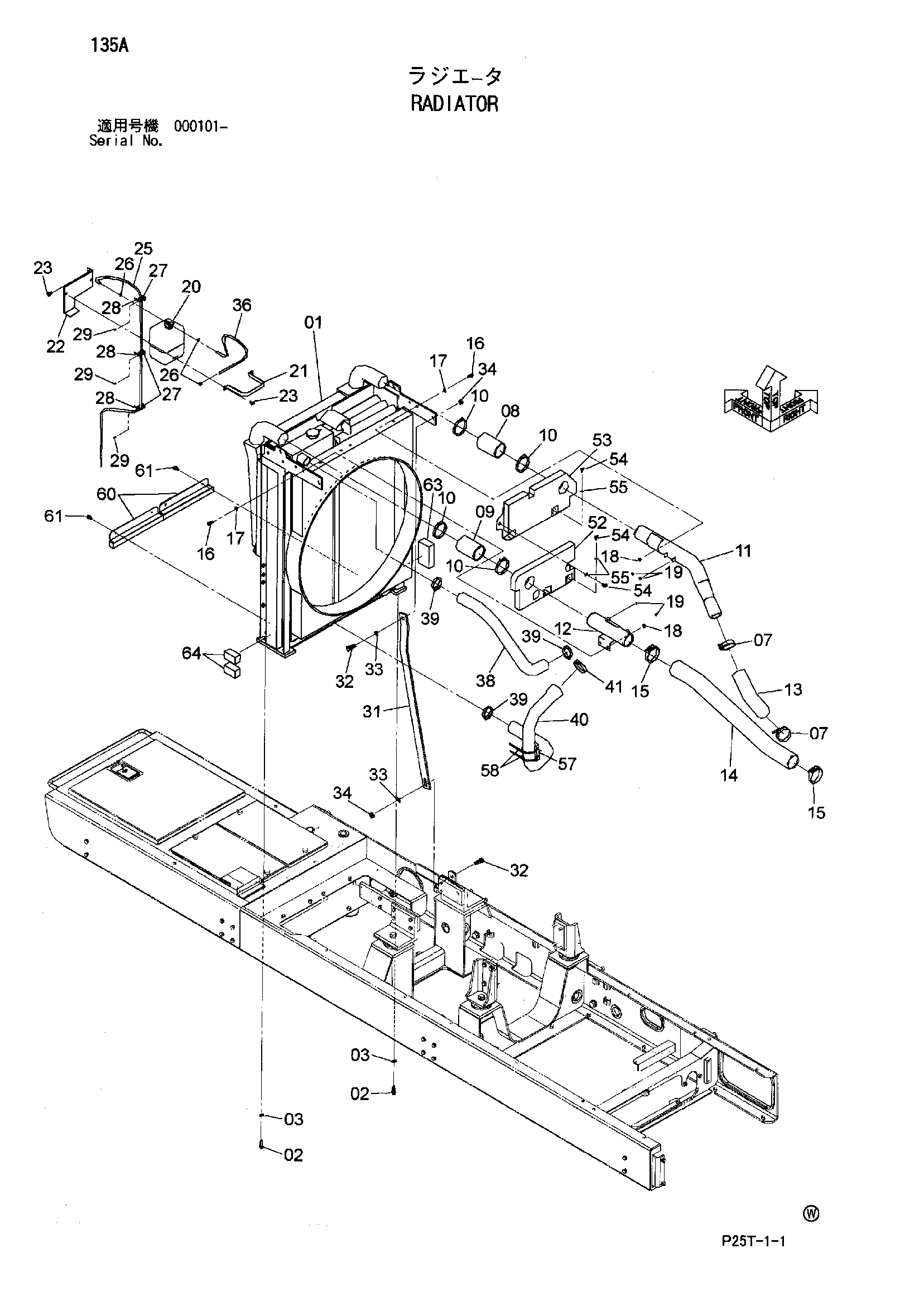

Заводская схема «Радиатор» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4648781	Радиатор	1
02	J901240	Болт	4
03	J222012	Шайба	4
07	4263764	Хомут шланга	2
08	4650388	Воздушный шланг	1
09	4650377	Воздушный шланг	1
10	4507512	Хомут шланга	4
11	8104001	Трубка воздушный	1
12	8104000	Трубка воздушный	1
13	4650396	Воздушный шланг	1
14	3107392	Воздушный шланг	1
15	4285237	Хомут шланга	2
16	J901025	Болт	4
17	A590110	Плоская шайба	4
18	J950010	Гайка	4
19	94-2022	Пробка	4
20	4634012	Бак воды	1
21	4180555	Хомут	1
22	9743640	Кронштейн	1
23	J271020	Болт с шайбой	4
23A	J901020	Болт	1
23B	J222010	Шайба	1
25	4610160	Виниловый шланг	1
26	4508575	Хомут шланга	3
27	3100176	Саддле	3
28	4055311	Ленточный зажим	3
29	M430608	Винт	3
31	4650528	Стойка	1
32	J901640	Болт	2
33	A590116	Плоская шайба	2
34	J950016	Гайка	2
36	4486125	Водяной шланг	1
38	3107372	Водяной шланг	1
39	4504198	Хомут шланга	3
40	3107371	Водяной шланг	1
41	4504491	Хомут шланга	1
52	8104217	Крышка	1
53	8104218	Крышка	1
54	J901020	Болт	5
55	A590110	Плоская шайба	5
57	4346046	Резиновая прокладка	1
58	4121859	Ленточный зажим	2
60	9766168	Крышка	2
61	J271025	Болт с шайбой	4
61A	J901025	Болт	1
61B	J222010	Шайба	1
63	4626902	Резиновая прокладка	1
64	4659952	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
