Верхний стрела — HITACHI SCX800HD-2

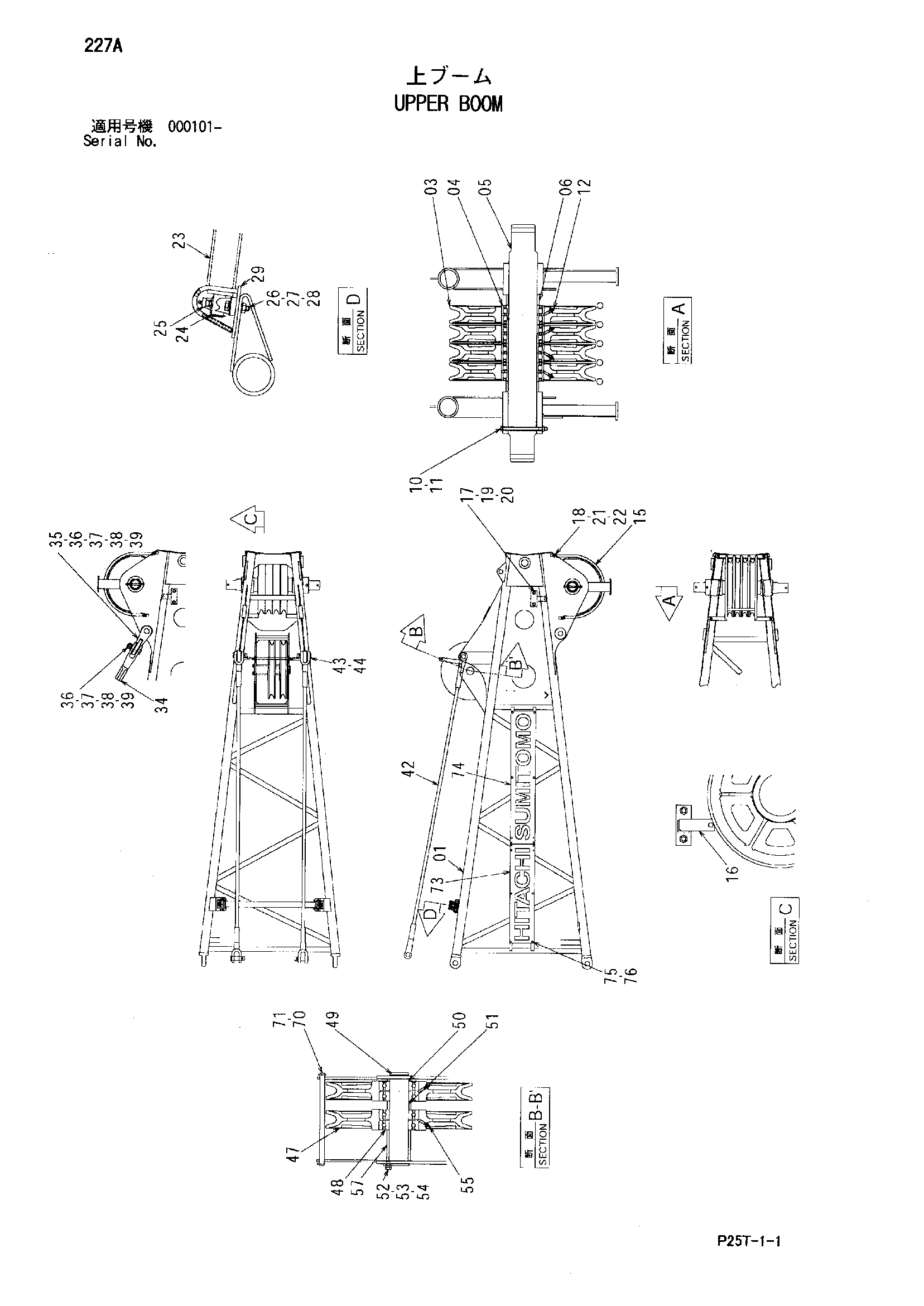

Заводская схема «Верхний стрела» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4658661	Стрела TOP	1
03	3108552	Канатный блок	4
04	4648337	Роликовый подшипник	4
05	4658464	Палец	1
06	4651699	Проставка	2
10	J901214	Болт	1
11	M660012	U-образная гайка	1
12	J75481	Пресс-маслёнка	4
15	7051259	Направляющая каната	1
16	8106115	Направляющая каната	1
17	J922050	Болт	4
18	J901230	Болт	4
19	A590120	Плоская шайба	4
20	J951020	Гайка	8
21	A590112	Плоская шайба	8
22	M660012	U-образная гайка	4
23	9761988	Ролик	1
24	942517	Стопорное кольцо	2
25	4610814	Подшипник. блок	2
26	J901045	Болт	4
27	A590110	Плоская шайба	8
28	M660010	U-образная гайка	4
29	8096409	Кронштейн каток	2
34	2011693	Разъём канат	1
35	8094737	Концевой вилка	1
36	4387083	Палец	2
37	4137247	Корончатая гайка	2
38	4114408	Шайба	2
39	A766063	Шплинт	2
42	8103436	Канат подвесной	2
43	4622540	Палец	4
44	A761063	Шплинт	4
47	3081859	Канатный блок	2
48	4129305	Шариковый подшипник	4
49	4658463	Мост	1
50	4201260	Проставка	1
51	4658541	Проставка	1
52	X4247	Стопорная пластина	1
53	J901625	Болт	2
54	A590916	Пружинная шайба	2
55	J75481	Пресс-маслёнка	2
57	4658539	Проставка	1
70	4157542	Палец	1
71	A765040	Шплинт	2
73	3099959	Информационная табличка	2
74	3099874	Информационная табличка	2
75	J901025	Болт	24
76	M660010	U-образная гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
