Момент ограничитель детали [EU] — HITACHI SCX800HD-2

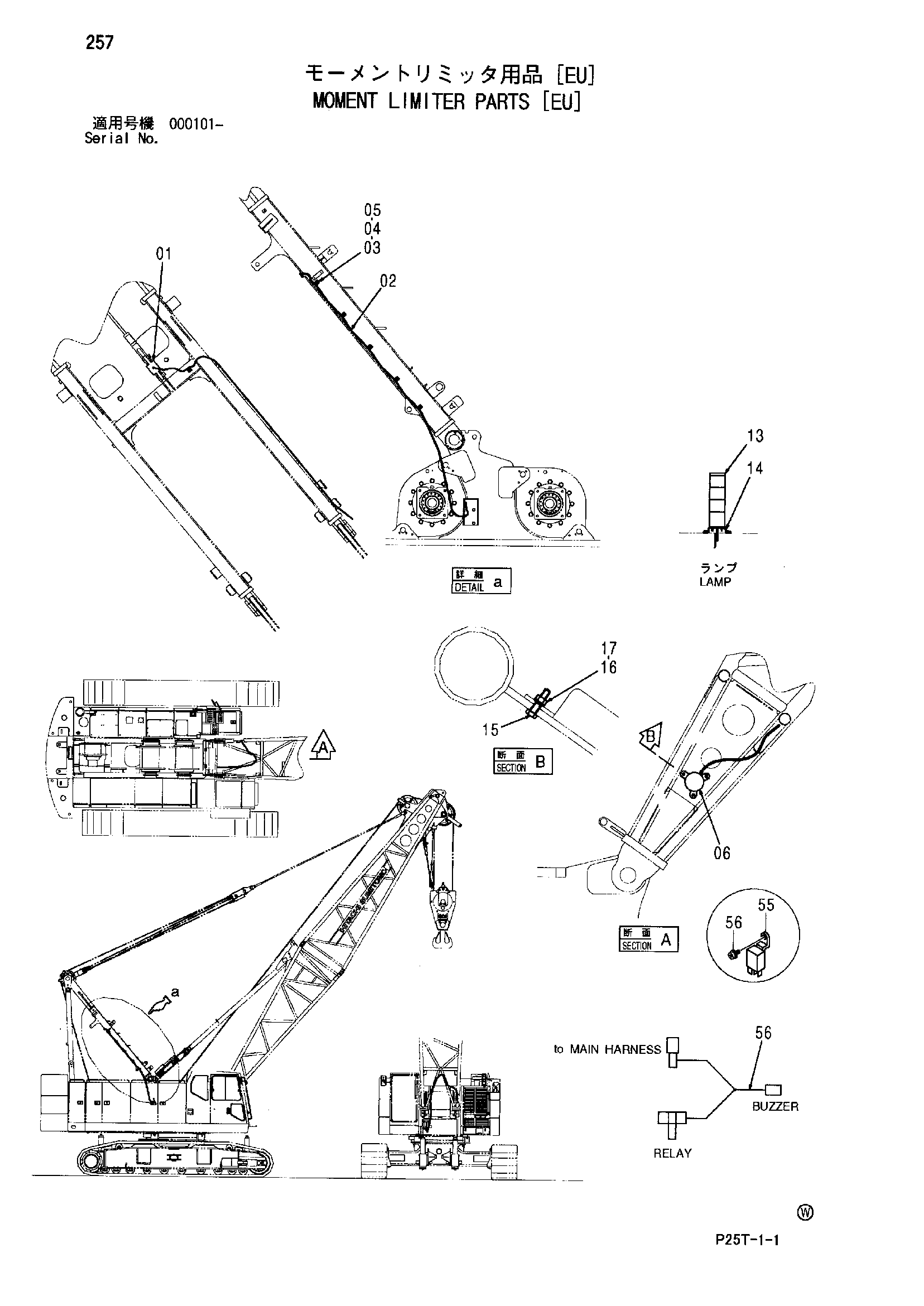

Заводская схема «Момент ограничитель детали [EU]» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Момент ограничитель детали [EU] HITACHI SCX800HD-2](/catalog-drawings/11/118f413d-6c3e-41b5-86a3-6a84880865d6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4608246 | Лоад-келл | 1 |
| 02 | 4608475 | Жгут проводов | 1 |
| 03 | 4190276 | Зажим | 6 |
| 04 | J921020 | Болт | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 06 | 4665975 | Указатель угол | 1 |
| 13 | 4640677 | Рамп | 1 |
| 14 | 4632057 | Кронштейн | 1 |
| 15 | J900835 | Болт | 3 |
| 16 | A590908 | Пружинная шайба | 3 |
| 17 | M500807 | Гайка | 3 |
| 53 | 3106054 | Жгут проводов | 1 |
| 55 | 4414207 | Реле | 1 |
| 56 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
