Крюк ограничитель подъёма предотвращение устройство (укороченный гусёк стрелы, кран гусёк стрелы) — HITACHI SCX800HD-2

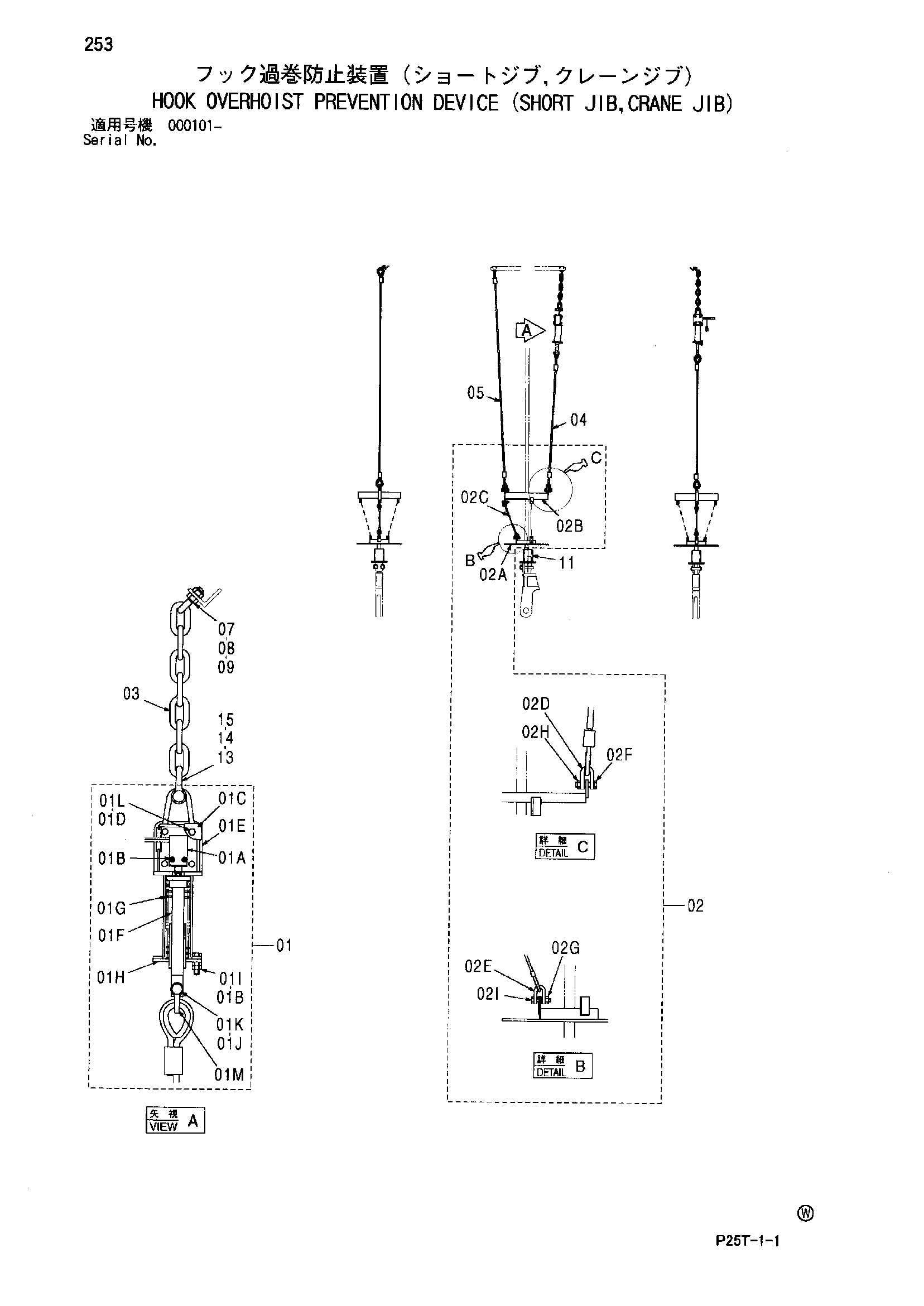

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (укороченный гусёк стрелы, кран гусёк стрелы)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9232567 | Крюк ограничитель подъёма выключатель | 1 |
| 01A | 4611344 | Выключатель концевой | 1 |
| 01B | J450425 | Винт с шайбой | 2 |
| 01C | 4476998 | Крышка | 1 |
| 01D | M500807 | Гайка | 14 |
| 01E | 8094489 | Короб выключатель | 1 |
| 01F | 4323210 | Ответная планка | 1 |
| 01G | 4477008 | Пружина растяжения | 1 |
| 01H | 9759129 | Крышка | 1 |
| 01I | J900830 | Болт | 3 |
| 01J | J901045 | Болт | 1 |
| 01K | M660010 | U-образная гайка | 1 |
| 01L | J900880 | Болт | 4 |
| 01M | 4624406 | Серьга | 1 |
| 02 | 9218470 | Груз | 1 |
| 02A | 8068677 | Груз | 1 |
| 02B | 8089525 | Груз | 1 |
| 02C | 9743352 | Канат подвесной | 3 |
| 02D | 4048479 | Серьга | 2 |
| 02E | 4048478 | Серьга | 6 |
| 02F | J901250 | Болт | 2 |
| 02G | M660010 | U-образная гайка | 6 |
| 02H | M660012 | U-образная гайка | 2 |
| 02I | J901045 | Болт | 6 |
| 03 | 4397449 | Цепь | 1 |
| 04 | 9748206 | Канат подвесной | 1 |
| 05 | 9749575 | Канат подвесной | 1 |
| 07 | 4157548 | U-образный болт | 2 |
| 08 | M660010 | U-образная гайка | 4 |
| 09 | J950010 | Гайка | 4 |
| 11 | 9748976 | Ответная планка | 1 |
| 13 | 4048479 | Серьга | 1 |
| 14 | J901250 | Болт | 1 |
| 15 | M660012 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
