Электрооборудование (левый)(1)[STD] — HITACHI SCX800HD-2
Заводская схема «Электрооборудование (левый)(1)[STD]» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

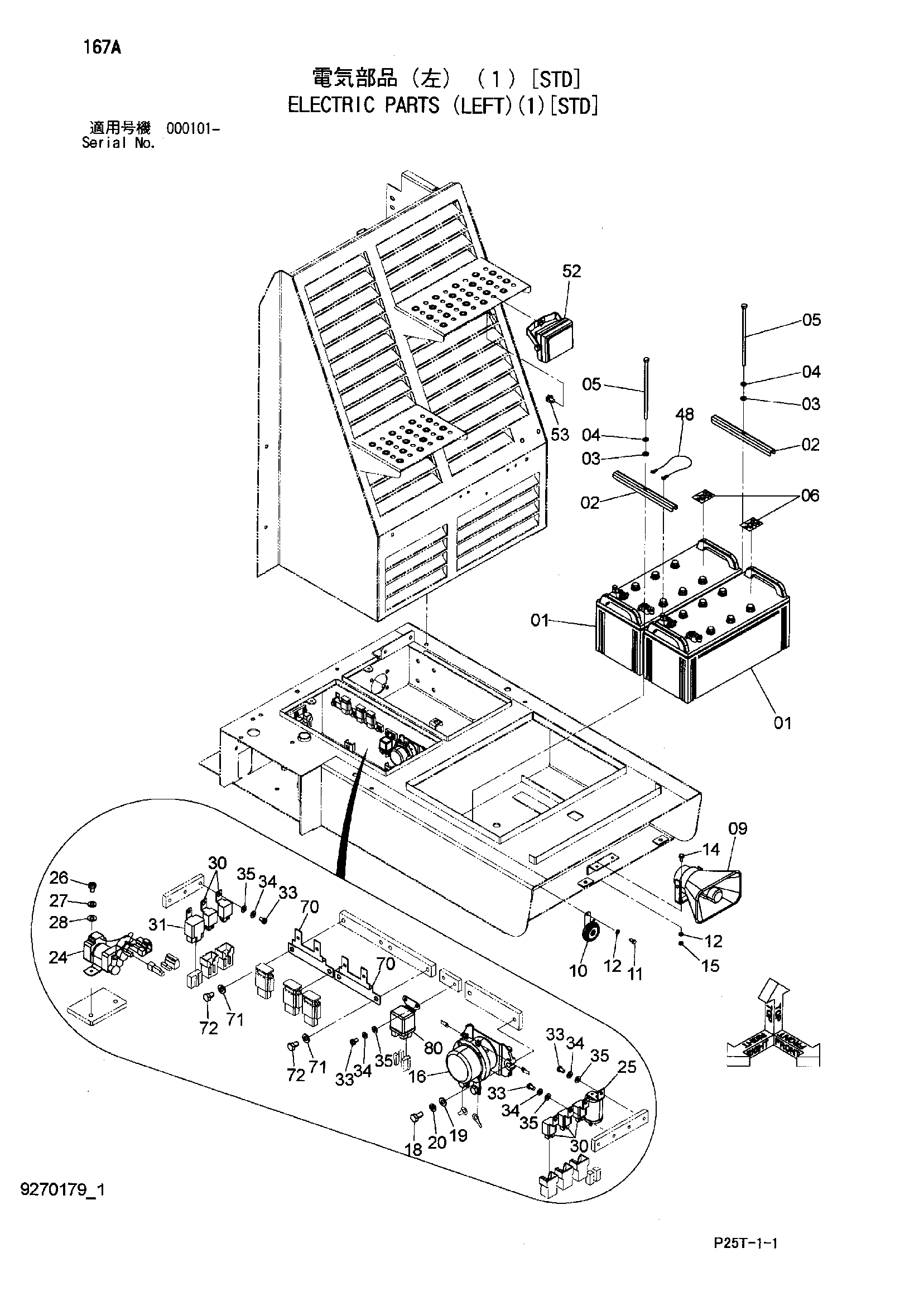

![Схема Электрооборудование (левый)(1)[STD] HITACHI SCX800HD-2](/catalog-drawings/3c/3c713dc2-565e-41fe-a713-44796f8d9d18.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192421 | Аккумулятор | 2 |
| 02 | 445214 | Держатель | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | 4314067 | Болт | 2 |
| 06 | 4359156 | Информационная табличка | 2 |
| 09 | 4379457 | Динамик | 1 |
| 10 | 4439229 | Звуковой сигнал | 1 |
| 11 | J900816 | Болт | 1 |
| 12 | A590108 | Плоская шайба | 3 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J950008 | Гайка | 2 |
| 16 | 4255762 | Реле аккумулятор | 1 |
| 18 | J900816 | Болт | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 24 | 4279835 | Реле защитный | 1 |
| 25 | 3099924 | Фласхер | 1 |
| 26 | M430810 | Винт | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | A590108 | Плоская шайба | 2 |
| 30 | 4414207 | Реле | 5 |
| 31 | 3099887 | Реле | 1 |
| 33 | M430610 | Винт | 9 |
| 34 | A590906 | Пружинная шайба | 9 |
| 35 | A590106 | Плоская шайба | 9 |
| 48 | 4618786 | Жгут проводов | 1 |
| 52 | 4274477 | Фара | 1 |
| 52A | 4285646 | Рассеиватель | 1 |
| 52B | 4285647 | Обод | 1 |
| 52C | 4285648 | Лампа | 1 |
| 52D | 4288342 | Прокладка | 1 |
| 52E | 4303584 | Стойка | 1 |
| 53 | J271220 | Болт с шайбой | 1 |
| 53A | J901220 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 70 | 4297280 | Кронштейн | 2 |
| 71 | A590108 | Плоская шайба | 4 |
| 72 | J900812 | Болт | 4 |
| 80 | 4654039 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
