Барабан опора (1) — HITACHI SCX800HD-2

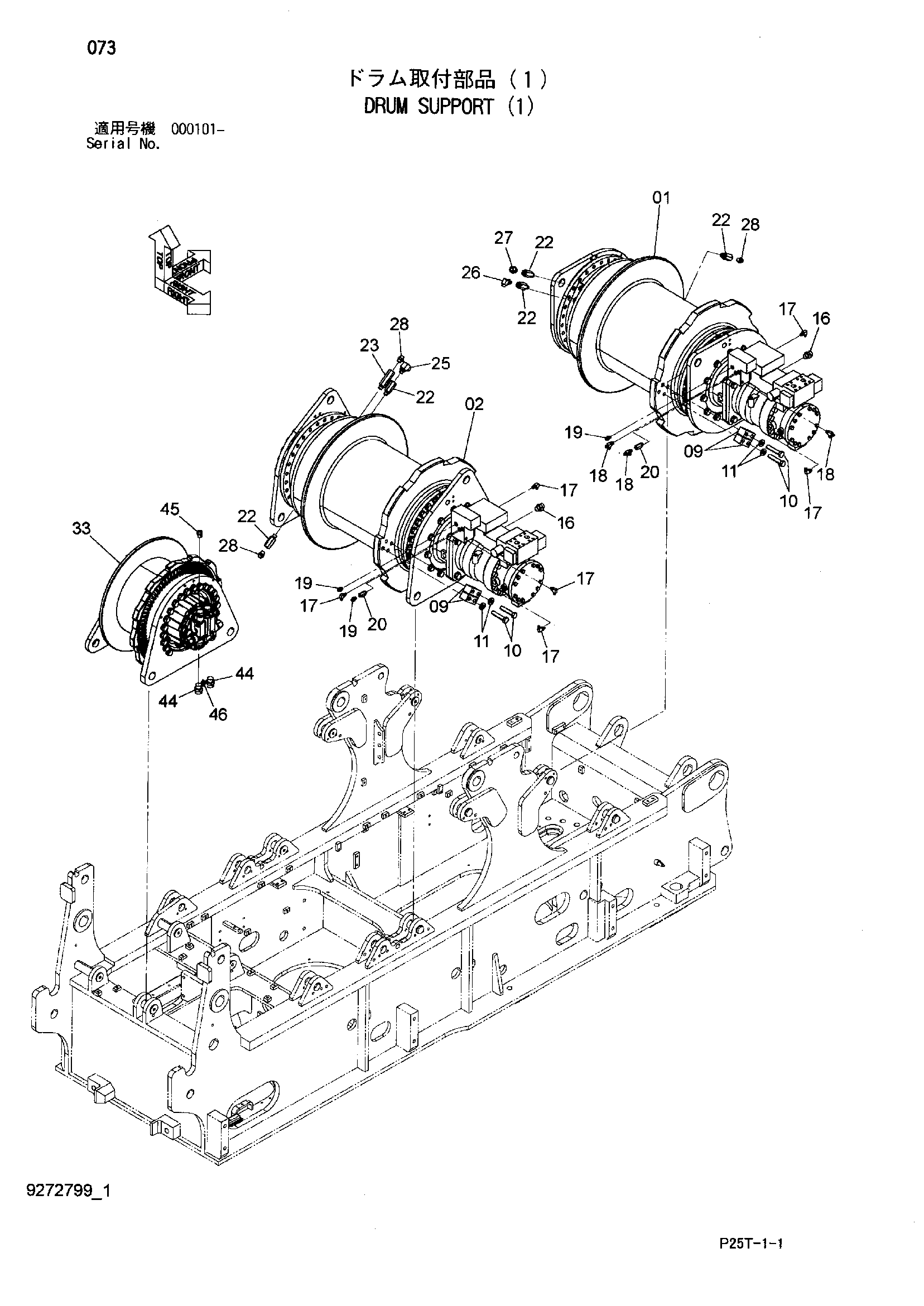

Заводская схема «Барабан опора (1)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9272797 | Лебёдка | 1 |
| 02 | 9272798 | Лебёдка | 1 |
| 09 | 4485425 | Хомут | 4 |
| 10 | J922000 | Болт | 8 |
| 11 | J222020 | Шайба | 8 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 6 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852423 | Тройник | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202565 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4336625 | Переходник | 5 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4406353 | Переходник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A853346 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A853344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A853146 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A853144 | Адаптер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 9242440 | Стрела дерриккинг барабан | 1 |
| 44 | A853188 | Адаптер | 2 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 45 | A853144 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
