Полот трубопроводы (2-1) — HITACHI SCX800HD-2

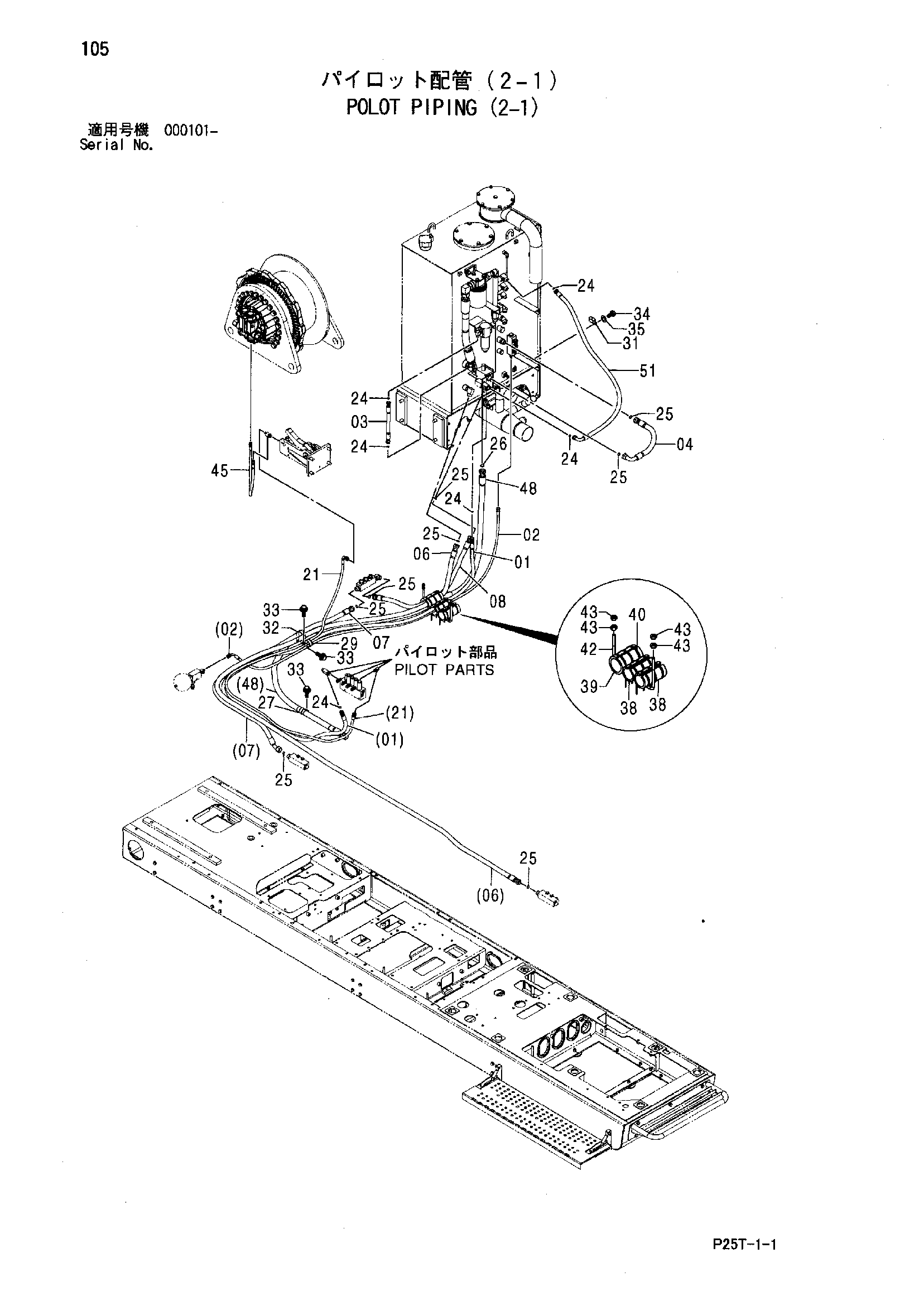

Заводская схема «Полот трубопроводы (2-1)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4312319 | Шланг | 1 |
| 02 | 4627025 | Шланг (P7) | 1 |
| 03 | 4388627 | Шланг | 1 |
| 04 | 4217388 | Шланг | 1 |
| 06 | 4627026 | Шланг | 1 |
| 07 | 4627027 | Шланг | 1 |
| 08 | 4316015 | Шланг | 1 |
| 21 | 4627031 | Шланг (HL) | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 25 | 4187308 | Уплотнительное кольцо | 8 |
| 26 | 4187328 | Уплотнительное кольцо | 2 |
| 27 | 4190291 | Зажим | 1 |
| 29 | 4190265 | Зажим | 1 |
| 31 | 4192034 | Зажим | 1 |
| 32 | 4204136 | Зажим | 1 |
| 33 | J271020 | Болт с шайбой | 3 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J901016 | Болт | 1 |
| 35 | A590110 | Плоская шайба | 1 |
| 38 | 4612065 | Защитный кожух | 2 |
| 39 | 4615751 | Защитный кожух | 1 |
| 40 | 4121859 | Ленточный зажим | 9 |
| 42 | 4612064 | Направляющая шланг | 1 |
| 43 | J950012 | Гайка | 4 |
| 45 | 4269841 | Шланг | 1 |
| 48 | 4627032 | Шланг | 1 |
| 51 | 4609770 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
