Бак блок (2) — HITACHI SCX800HD-2

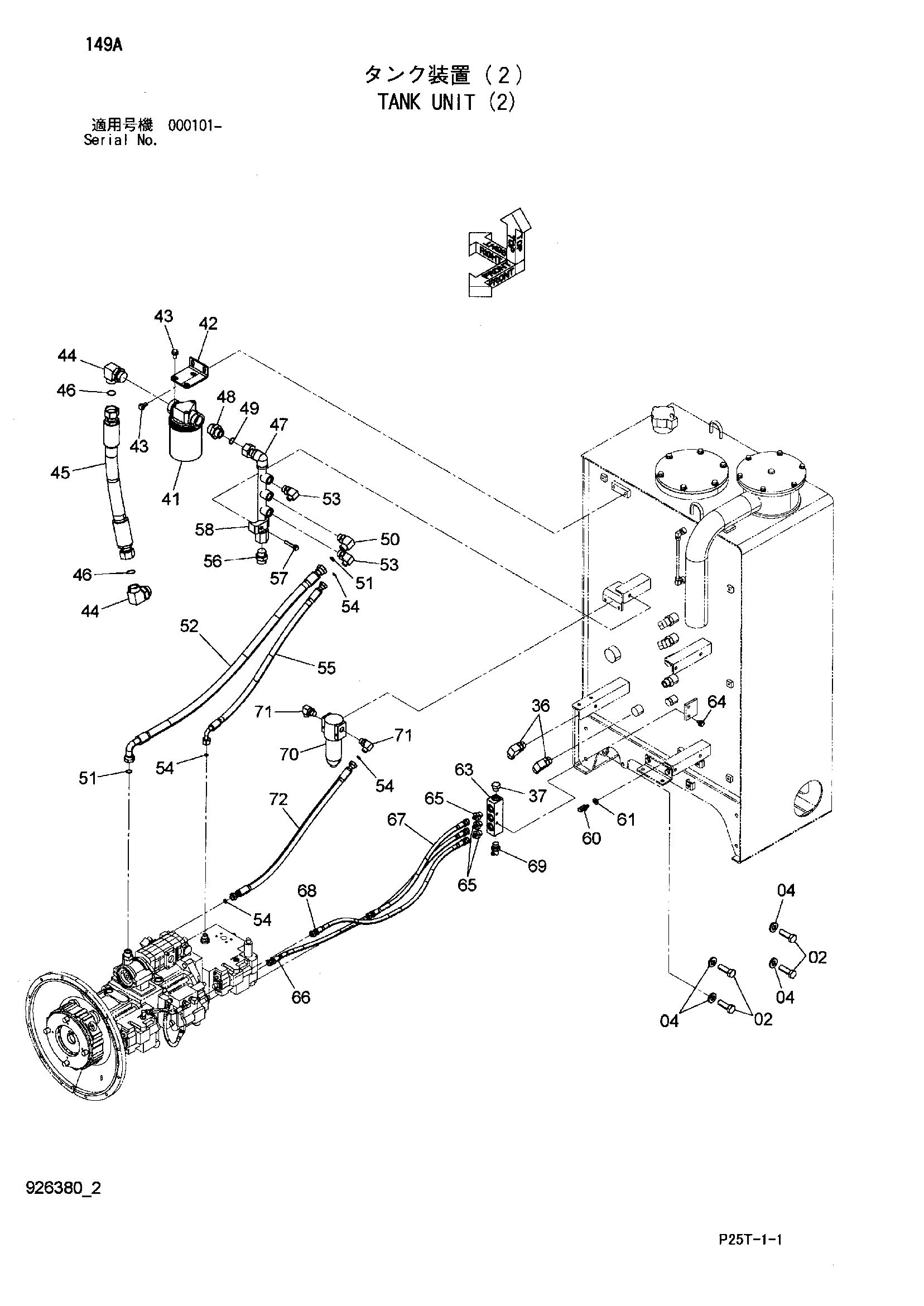

Заводская схема «Бак блок (2)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J922060 | Болт | 4 |
| 04 | J222020 | Шайба | 4 |
| 36 | A853366 | Угловой штуцер | 2 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A885004 | Пробка | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4318737 | Фильтр дренажный | 1 |
| 41A | 4205684 | Картридж | 1 |
| 42 | 3098288 | Кронштейн | 1 |
| 43 | J271225 | Болт с шайбой | 5 |
| 43A | J901225 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | A853300 | Угловой штуцер | 2 |
| 44A | 970860 | Уплотнительное кольцо | 1 |
| 45 | 4614898 | Шланг | 1 |
| 46 | 4187329 | Уплотнительное кольцо | 2 |
| 47 | 8095087 | Трубка дренажный | 1 |
| 48 | A853108 | Адаптер | 1 |
| 48A | 970860 | Уплотнительное кольцо | 1 |
| 49 | 4187328 | Уплотнительное кольцо | 1 |
| 50 | A853366 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4187308 | Уплотнительное кольцо | 2 |
| 52 | 4247572 | Шланг | 1 |
| 53 | A853364 | Угловой штуцер | 2 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4138938 | Уплотнительное кольцо | 4 |
| 55 | 4213423 | Шланг | 1 |
| 56 | A853188 | Адаптер | 1 |
| 56A | 4506429 | Уплотнительное кольцо | 1 |
| 57 | J271040 | Болт с шайбой | 1 |
| 57A | J901040 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4190127 | Хомут трубки | 1 |
| 60 | 4333200 | Датчик | 1 |
| 61 | 4250261 | Прокладка | 1 |
| 63 | 3099768 | Коллектор | 1 |
| 64 | J271020 | Болт с шайбой | 2 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | A852143 | Адаптер | 3 |
| 65A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4390225 | Шланг | 1 |
| 67 | 4403584 | Шланг | 1 |
| 68 | 4375297 | Шланг | 1 |
| 69 | A852243 | Угловой штуцер | 1 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 70 | 4607716 | Фильтр линия | 1 |
| 70A | 4624889 | Элемент | 1 |
| 70B | 4619580 | Болт | 1 |
| 71 | A853344 | Угловой штуцер | 2 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 4312287 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
