Пилотные гидролинии (R-1)[EU] — HITACHI SCX800HD-2

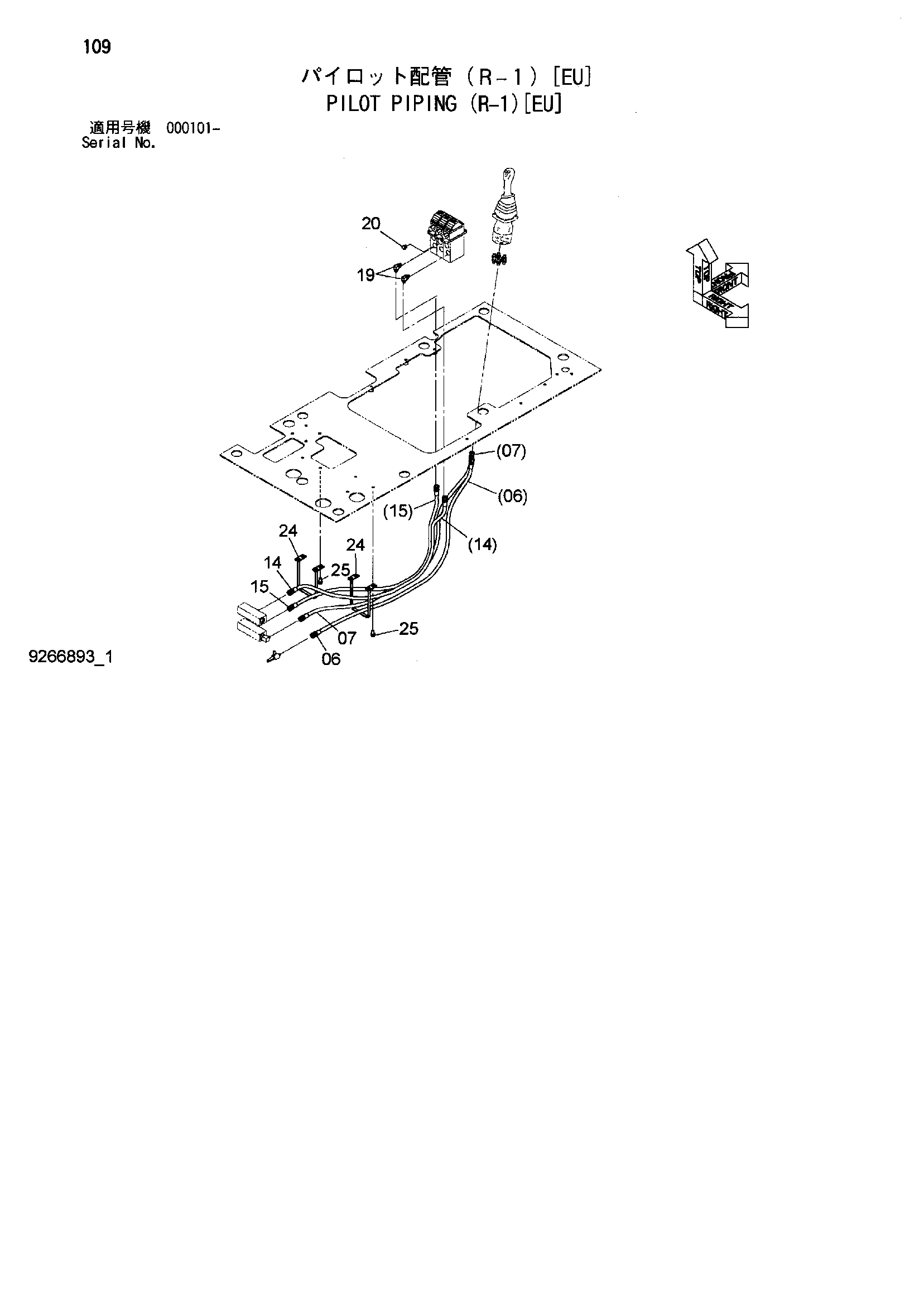

Заводская схема «Пилотные гидролинии (R-1)[EU]» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	4606274	Шланг	1
07	4612024	Шланг	1
14	4606275	Шланг	1
15	4612025	Шланг	1
19	A852323	Угловой штуцер	2
19A	957366	Уплотнительное кольцо	1
20	A885002	Пробка	1
20A	957366	Уплотнительное кольцо	1
24	9761906	Направляющая шланг	2
25	J271025	Болт с шайбой	4
25A	J901025	Болт	1
25B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
