Кран ропес — HITACHI SCX800HD-2

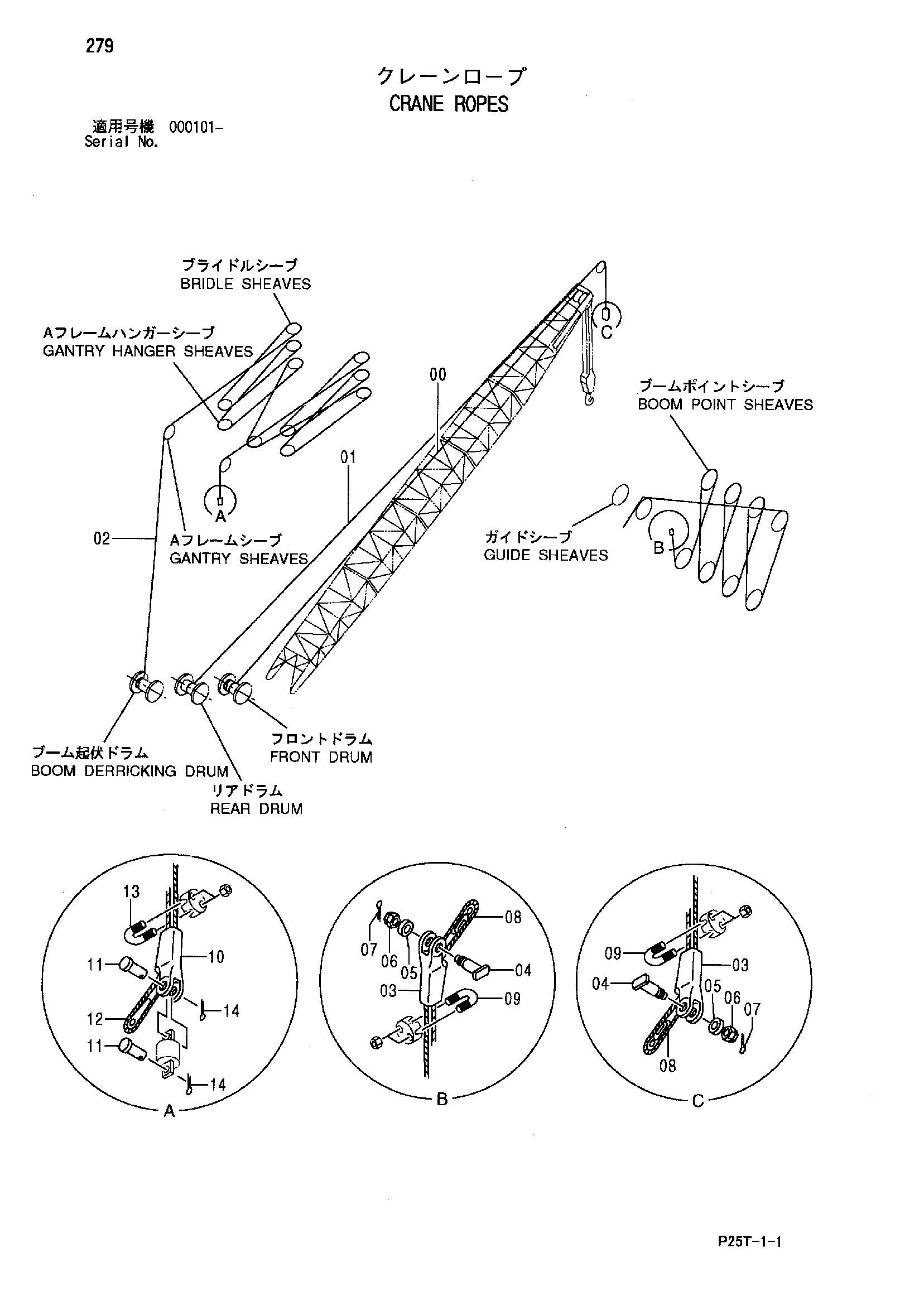

Заводская схема «Кран ропес» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4658768 | Канат провод 175m | 1 |
| 00 | 4658612 | Канат провод 175m | 1 |
| 01 | 4661032 | Канат провод 150m | 1 |
| 01 | 4133075 | Канат провод 150m | 1 |
| 02 | 4625246 | Канат провод 150m | 1 |
| 03 | 2011693 | Разъём канат | 2 |
| 04 | 4387083 | Палец | 2 |
| 05 | 4114408 | Шайба | 2 |
| 06 | 4137247 | Корончатая гайка | 2 |
| 07 | A766063 | Шплинт | 2 |
| 08 | 4097430 | Ведге | 2 |
| 09 | 94-2909 | Зажим провод | 2 |
| 10 | 2051675 | Разъём канат | 1 |
| 11 | 4624749 | Палец | 2 |
| 12 | 3103035 | Ведге | 1 |
| 13 | 94-2905 | Зажим провод | 1 |
| 14 | A768080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
