Минимум виндинг сенсер (задний барабан)[EU] — HITACHI SCX800HD-2
Заводская схема «Минимум виндинг сенсер (задний барабан)[EU]» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

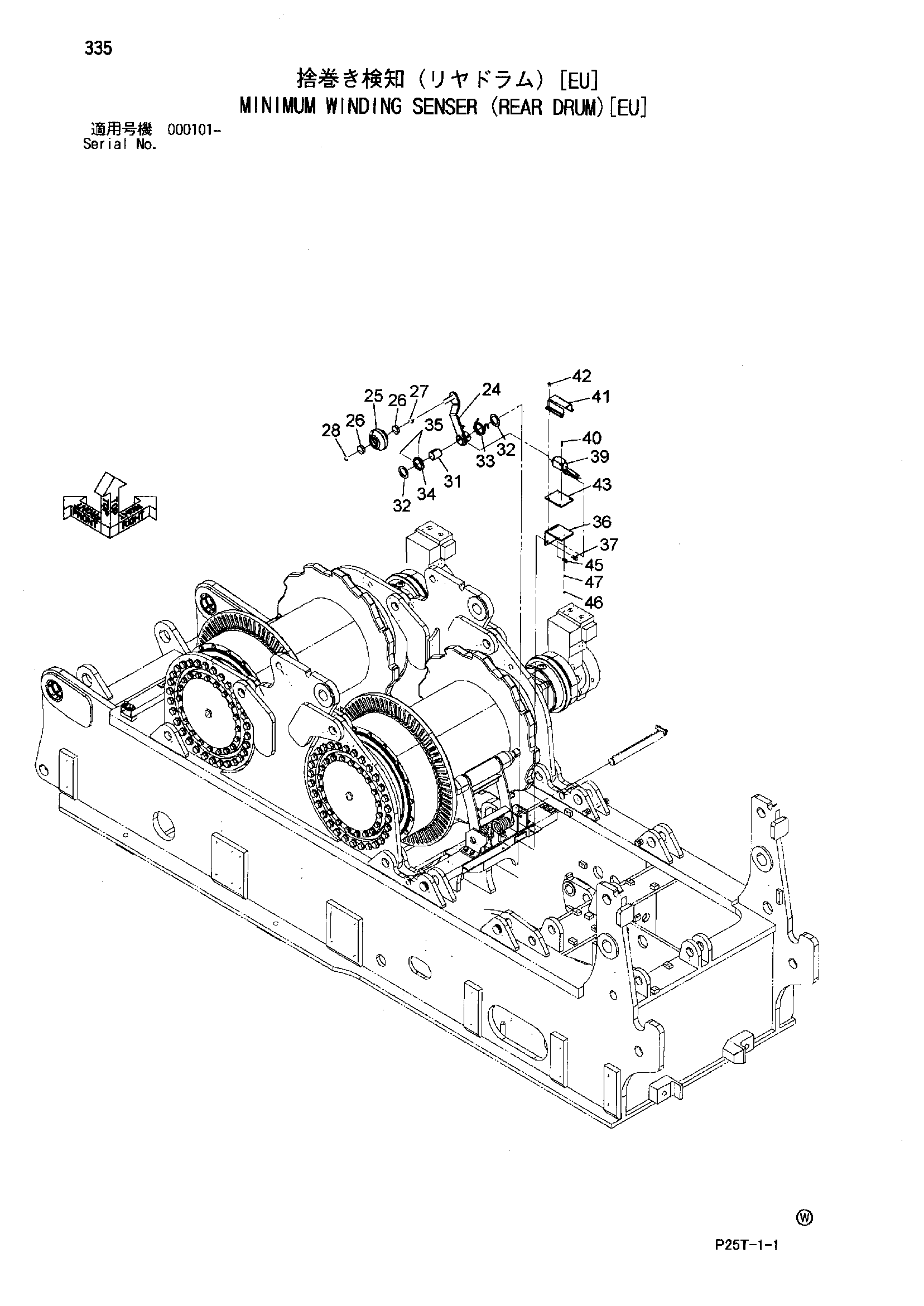

![Схема Минимум виндинг сенсер (задний барабан)[EU] HITACHI SCX800HD-2](/catalog-drawings/1c/1c30c9e1-f881-43ae-984f-4c25b7013b95.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 8103848 | Рукоять | 1 |
| 25 | 4473885 | Ролик | 1 |
| 26 | 4475360 | Шариковый подшипник | 2 |
| 27 | 4069288 | Проставка | 1 |
| 28 | 959500 | Стопорное кольцо | 1 |
| 31 | 4616549 | Втулка | 1 |
| 32 | 4616049 | Шайба | 2 |
| 33 | 4616497 | Пружина | 1 |
| 34 | 4616287 | Кулачок | 1 |
| 35 | 4473890 | Установочный винт | 2 |
| 36 | 4616282 | Кронштейн | 1 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4616498 | Выключатель концевой | 1 |
| 40 | M430535 | Винт | 4 |
| 41 | 4616280 | Крышка | 1 |
| 42 | J260616 | Болт с шайбой | 4 |
| 42A | J900616 | Болт | 1 |
| 42B | A590106 | Плоская шайба | 1 |
| 43 | 4616281 | Пластина | 1 |
| 45 | 4336874 | Кронштейн | 1 |
| 46 | J260610 | Болт с шайбой | 1 |
| 46A | J900610 | Болт | 1 |
| 46B | A590106 | Плоская шайба | 1 |
| 47 | J222006 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
