Барабан опора (2) — HITACHI SCX800HD-2

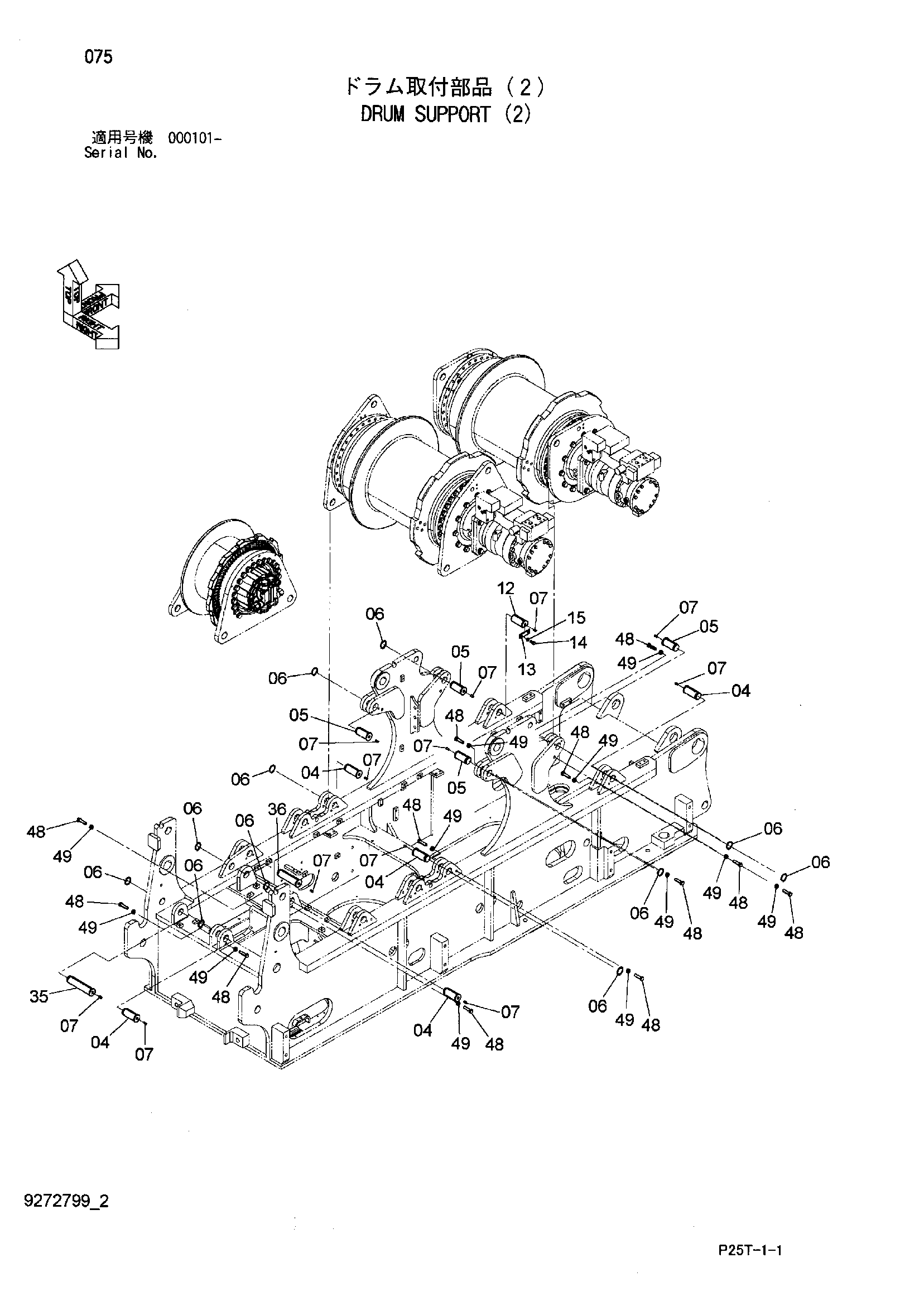

Заводская схема «Барабан опора (2)» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4608759	Палец	5
05	4608760	Палец	4
06	991345	Стопорное кольцо	11
07	429597	Пробка	12
12	4657536	Палец	1
13	X4246	Стопорная пластина	1
14	J901225	Болт	2
15	A590912	Пружинная шайба	2
35	4608783	Палец	1
36	4608784	Палец	1
48	M261660	Болт	12
49	J950016	Гайка	12

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
