Нижний стрела — HITACHI SCX800HD-2

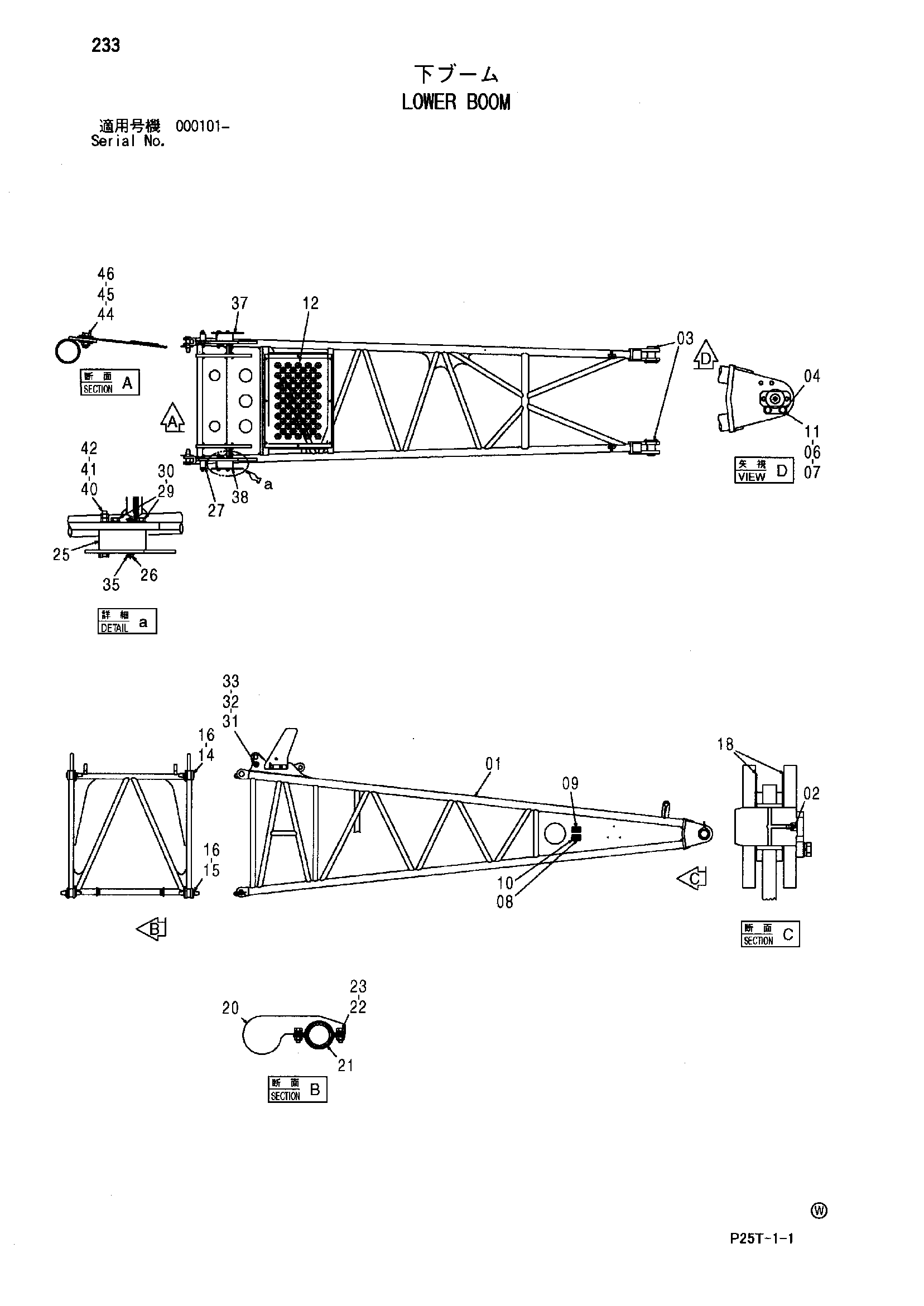

Заводская схема «Нижний стрела» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009659	Стрела нижний	1
02	J75481	Пресс-маслёнка	2
03	8097937	Палец	2
04	4613748	Стопорная пластина	2
06	J257220	Пружинная шайба	4
07	J222020	Шайба	4
08	4607511	Информационная табличка	1
09	4448626	Информационная табличка	1
10	M492564	Приводной винт	8
11	J922050	Болт	4
12	3103260	Пластина	1
14	4365916	Палец	2
15	4365917	Палец	2
16	3002554	Стопорный палец	6
18	4614739	Регулировочная шайба	12
20	9761392	Ограничитель	2
21	4609228	Хомут трубки	2
22	J901025	Болт	4
23	M660010	U-образная гайка	4
25	4369935	Седло винта	2
26	4369942	Палец	2
27	4369940	Ограничитель	2
29	J932060	Болт	4
30	4018545	Шайба	4
31	J932410	Болт	2
32	M660024	U-образная гайка	2
33	4085614	Шайба	2
35	947404	Палец кольцо	4
37	8068261	Пластина	1
38	8068260	Пластина	1
40	J932013	Болт	2
41	J951020	Гайка	4
42	A590120	Плоская шайба	4
44	M660010	U-образная гайка	8
45	J217083	Шайба	16
46	J901030	Болт	8

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
