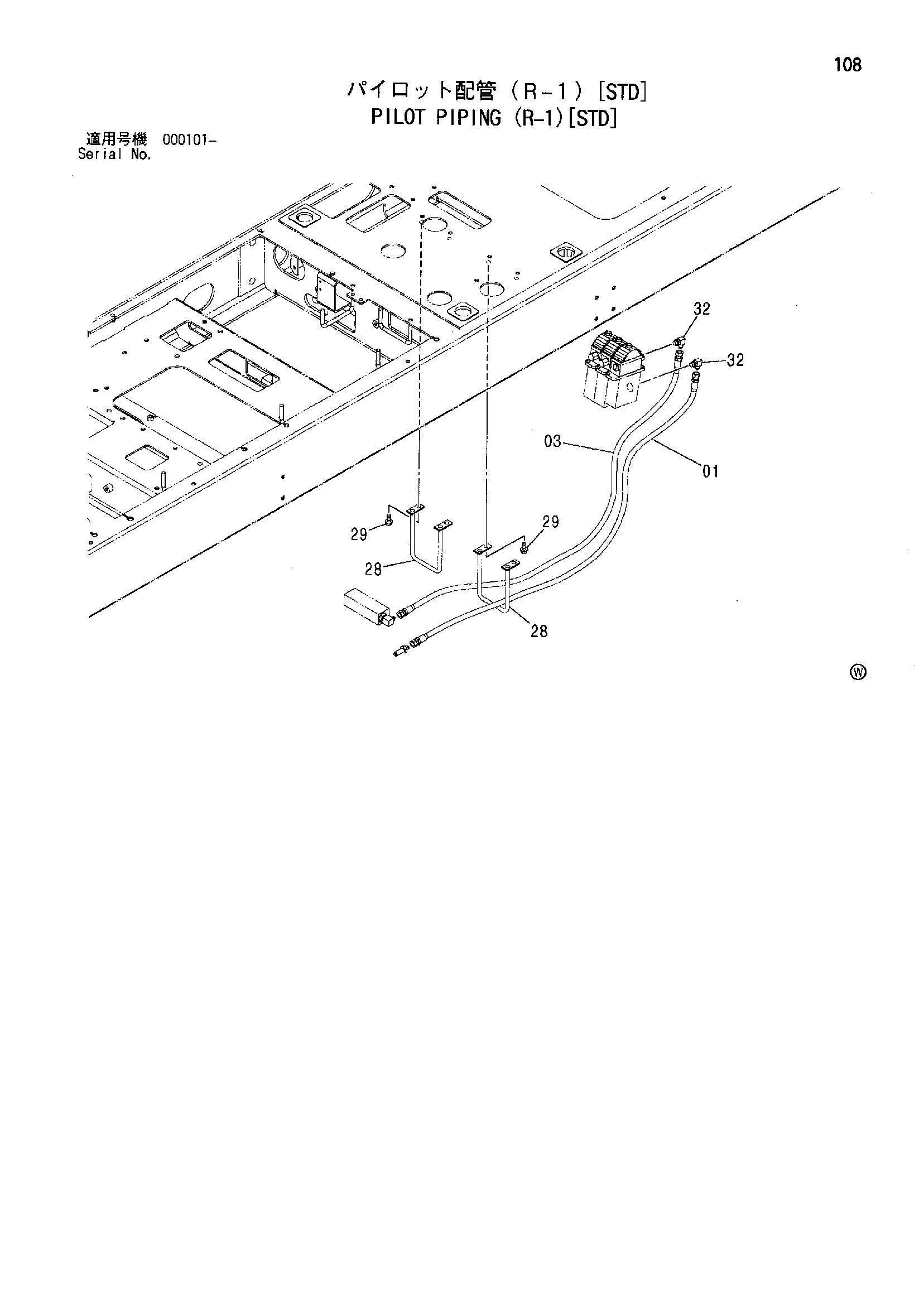

Пилотные гидролинии (R-1)[STD] — HITACHI SCX800HD-2

Заводская схема «Пилотные гидролинии (R-1)[STD]» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
301	4606274	Шланг (PH)	1
03	4612024	Шланг (TH)	1
28	9761906	Направляющая шланг	2
29	J271025	Болт с шайбой	4
29A	J901025	Болт	1
29B	J222010	Шайба	1
32	A852323	Угловой штуцер	2
32A	957366	Уплотнительное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
