Барабан крышка — HITACHI SCX800HD-2

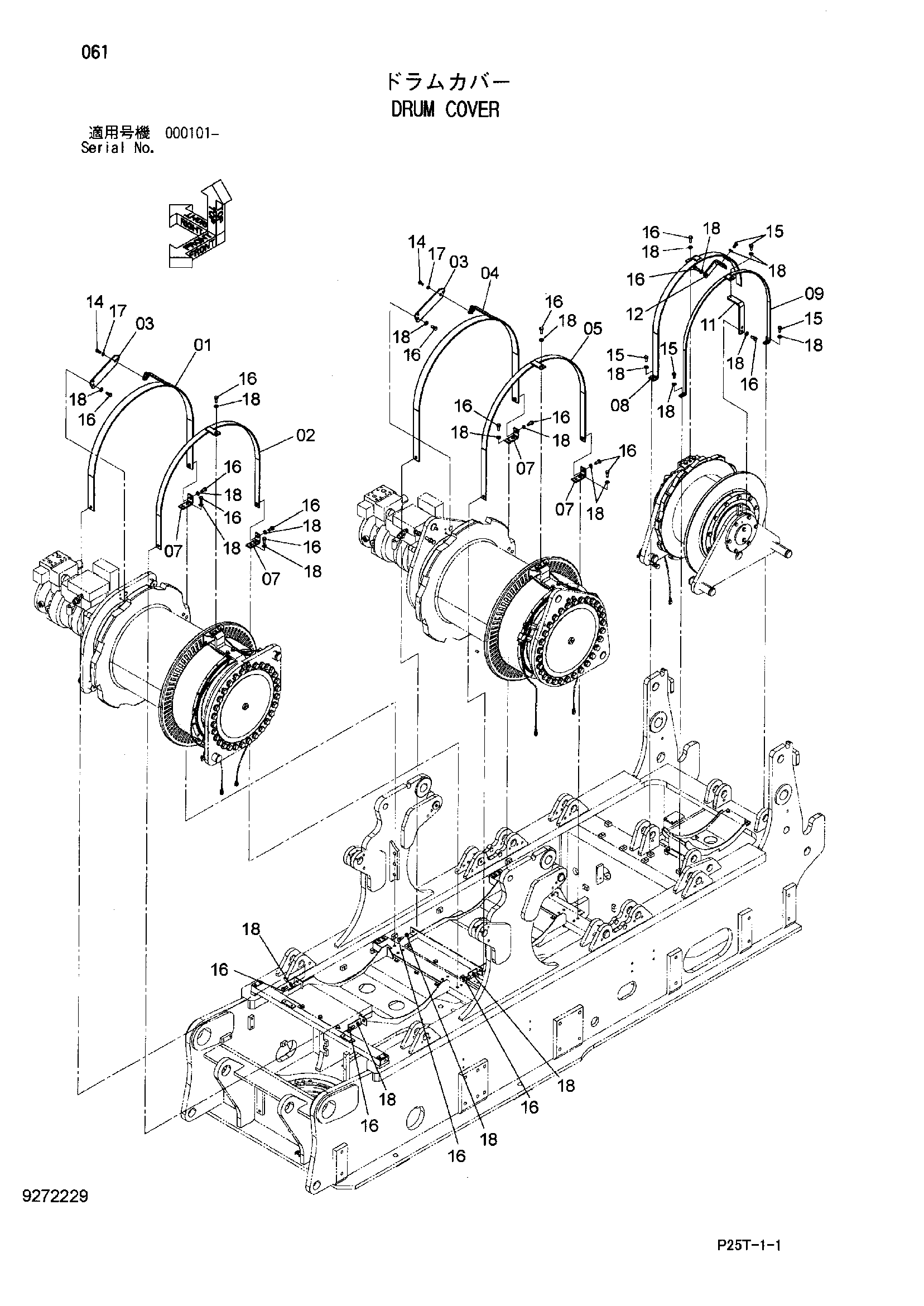

Заводская схема «Барабан крышка» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8103708 | Крышка барабан | 1 |
| 02 | 8098079 | Крышка | 1 |
| 03 | 4664152 | Кронштейн | 2 |
| 04 | 8105216 | Крышка барабан | 1 |
| 05 | 8098084 | Крышка | 1 |
| 07 | 4627241 | Кронштейн | 4 |
| 08 | 8097153 | Крышка | 1 |
| 09 | 8098127 | Крышка | 1 |
| 11 | 4630508 | Кронштейн | 1 |
| 12 | 4630498 | Кронштейн | 1 |
| 14 | J901025 | Болт | 4 |
| 15 | J901225 | Болт | 6 |
| 16 | J901230 | Болт | 26 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | A590112 | Плоская шайба | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
