Пилотный клапан — HITACHI SCX800HD-2

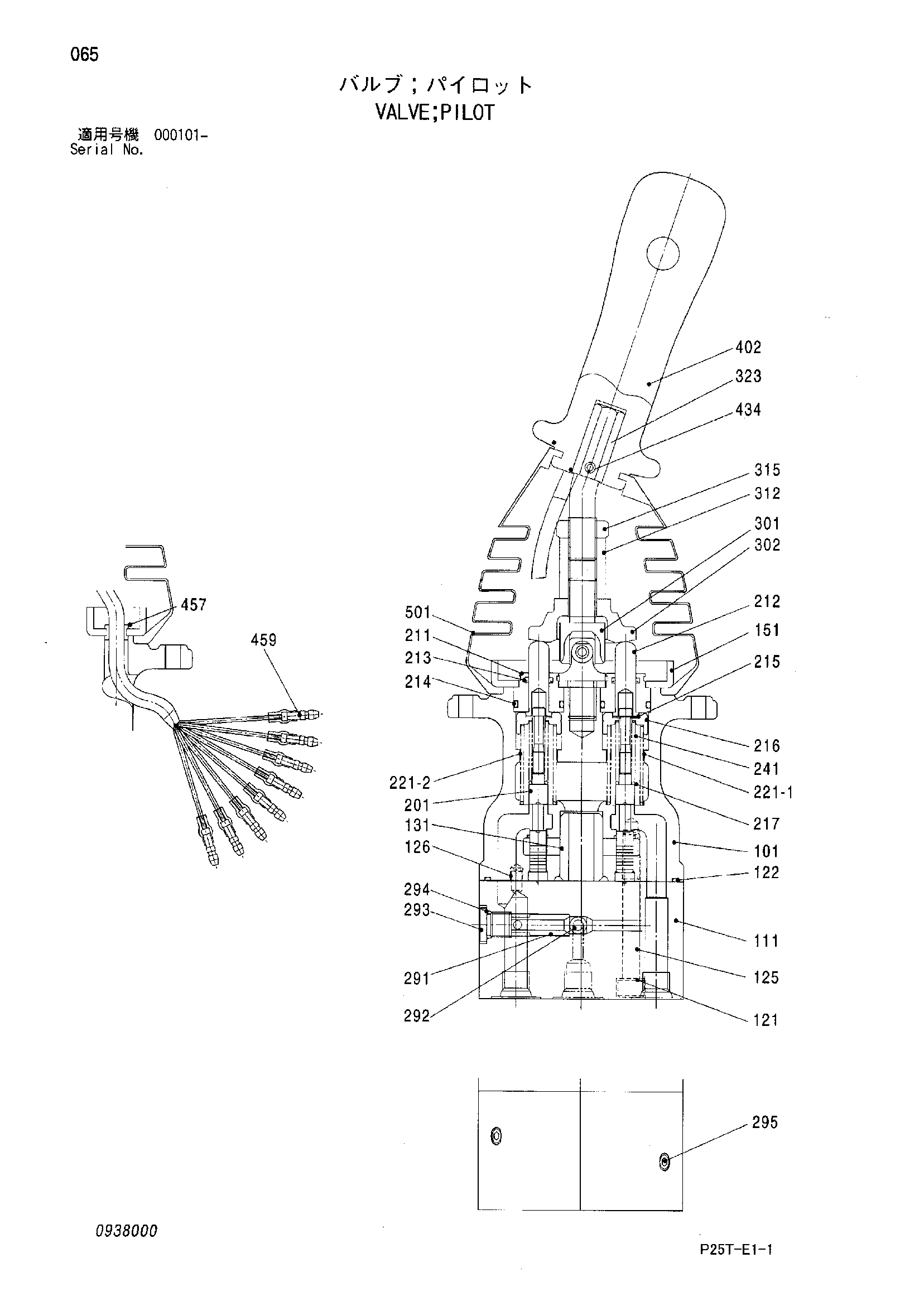

Заводская схема «Пилотный клапан» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4625051 | Пилотный клапан | 1 | |
| 111 | 0937901 | Пластина | 1 |
| 121 | 0708402 | Уплотнительная шайба | 2 |
| 122 | 0708403 | Уплотнительное кольцо | 1 |
| 125 | 0213208 | Болт с внутренним шестигранником | 2 |
| 126 | 4101345 | Пружинный штифт | 1 |
| 131 | 0708404 | Втулка | 1 |
| 151 | 0937902 | Пластина | 1 |
| 211 | 0629003 | Пробка | 4 |
| 212 | 0628907 | Шток | 4 |
| 213 | 0628908 | Уплотнение | 4 |
| 214 | 4506420 | Уплотнительное кольцо | 4 |
| 215 | 0428906 | Шайба | 8 |
| 216 | 0925901 | Седло пружины | 4 |
| 217 | 0428907 | Шайба | 4 |
| 221-1 | 0937903 | Пружина | 1 |
| 221-1 | 0937904 | Пружина | 3 |
| 241 | 0925903 | Пружина | 4 |
| 291 | 0937906 | Сиденье | 2 |
| 292 | 0103528 | Стальной шарик | 2 |
| 293 | 0904603 | Пробка | 2 |
| 294 | 4506320 | Уплотнительное кольцо | 2 |
| 295 | 0103302 | Пробка | 2 |
| 301 | 0799910 | Соединение | 1 |
| 302 | 0937907 | Пластина | 1 |
| 312 | 0799912 | Гайка регулировочный | 1 |
| 315 | 0393823 | Стопорная гайка | 1 |
| 323 | 0937908 | Рычаг | 1 |
| 402 | 0937909 | Ручка | 1 |
| 434 | 0937910 | Палец | 1 |
| 457 | 0937911 | Втулка | 1 |
| 459 | 0937912 | Пробка | 8 |
| 501 | 0937913 | Беллов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
