Гидроцилиндр. масляный — HITACHI SCX800HD-2

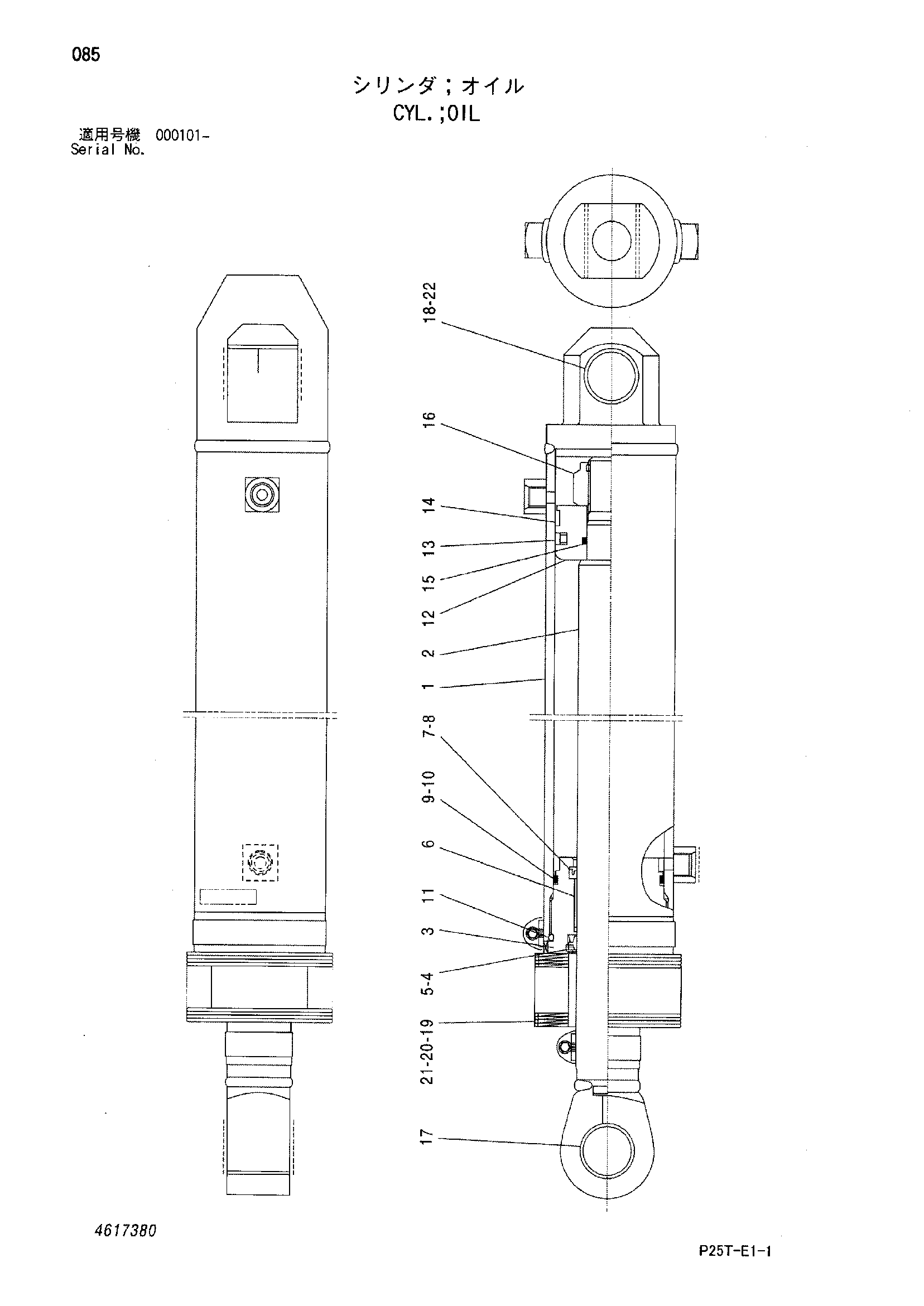

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX800HD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4617380 | Гидроцилиндр. масляный | 1 | |
| 1 | 4641788 | Трубка в сборе | 1 |
| 2 | 4641789 | Шток в сборе | 1 |
| 3 | 4641790 | Гланд | 1 |
| 4 | 4641791 | Стеклоочиститель пыль | 1 |
| 5 | 4641792 | Стопорное кольцо | 1 |
| 6 | 4641793 | Втулка | 1 |
| 7 | 4641794 | Уплотнение шток | 1 |
| 8 | 4641795 | Опорное кольцо | 1 |
| 9 | A811065 | Уплотнительное кольцо | 1 |
| 10 | 4641796 | Опорное кольцо | 1 |
| 11 | A811070 | Уплотнительное кольцо | 1 |
| 12 | 4641797 | Поршень | 1 |
| 13 | 4641798 | Уплотнение поршень | 1 |
| 14 | 4641799 | Износостойкое кольцо | 1 |
| 15 | A811030 | Уплотнительное кольцо | 1 |
| 16 | 4641800 | Гайка | 1 |
| 17 | 4641801 | Втулка | 1 |
| 18 | 4641802 | Втулка | 1 |
| 19 | 4641803 | Защитный чехол | 1 |
| 20 | 4641804 | Хомут шланга | 1 |
| 21 | 4641805 | Хомут шланга | 1 |
| 22 | 4641806 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800HD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
