Пилотные гидролинии (CW)[EU] — HITACHI SCX800-2
Заводская схема «Пилотные гидролинии (CW)[EU]» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

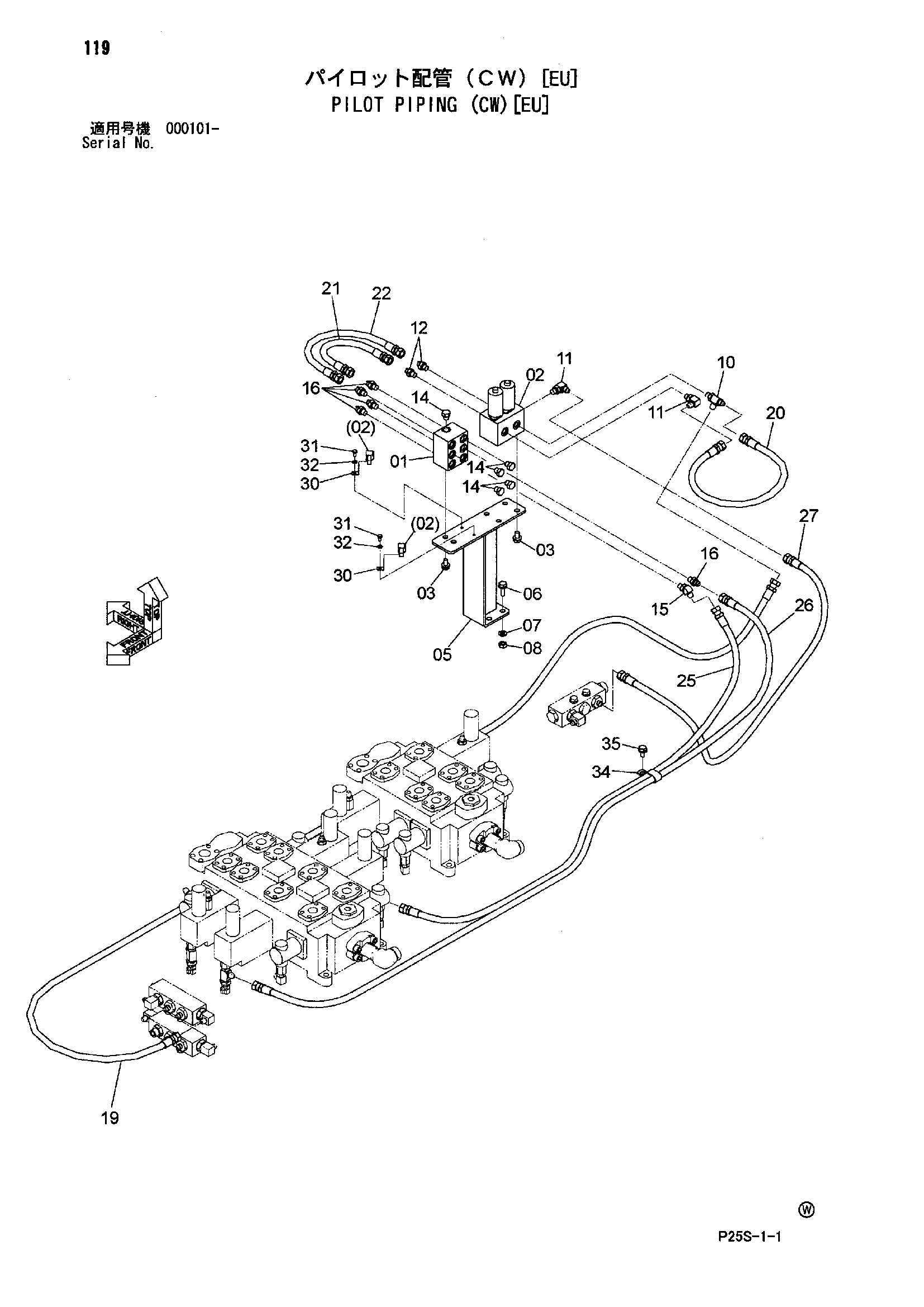

![Схема Пилотные гидролинии (CW)[EU] HITACHI SCX800-2](/catalog-drawings/e2/e292b1a1-6fa5-413e-b945-0db5ba2005c9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 1 |
| 02 | 4329395 | Электромагнитный клапан | 1 |
| 03 | J271020 | Болт с шайбой | 6 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 8101526 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 10 | A852423 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852123 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 5 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852223 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 5 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4341687 | Шланг | 1 |
| 20 | 4239749 | Шланг | 1 |
| 21 | 4299147 | Шланг | 1 |
| 22 | 4445768 | Шланг | 1 |
| 25 | 4640093 | Шланг | 1 |
| 26 | 4640094 | Шланг | 1 |
| 27 | 4269849 | Шланг | 1 |
| 30 | 4252767 | Кронштейн | 2 |
| 31 | J900612 | Болт | 2 |
| 32 | A590106 | Плоская шайба | 2 |
| 34 | 4190282 | Зажим | 1 |
| 35 | J271020 | Болт с шайбой | 1 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
