Тормоз блок — HITACHI SCX800-2

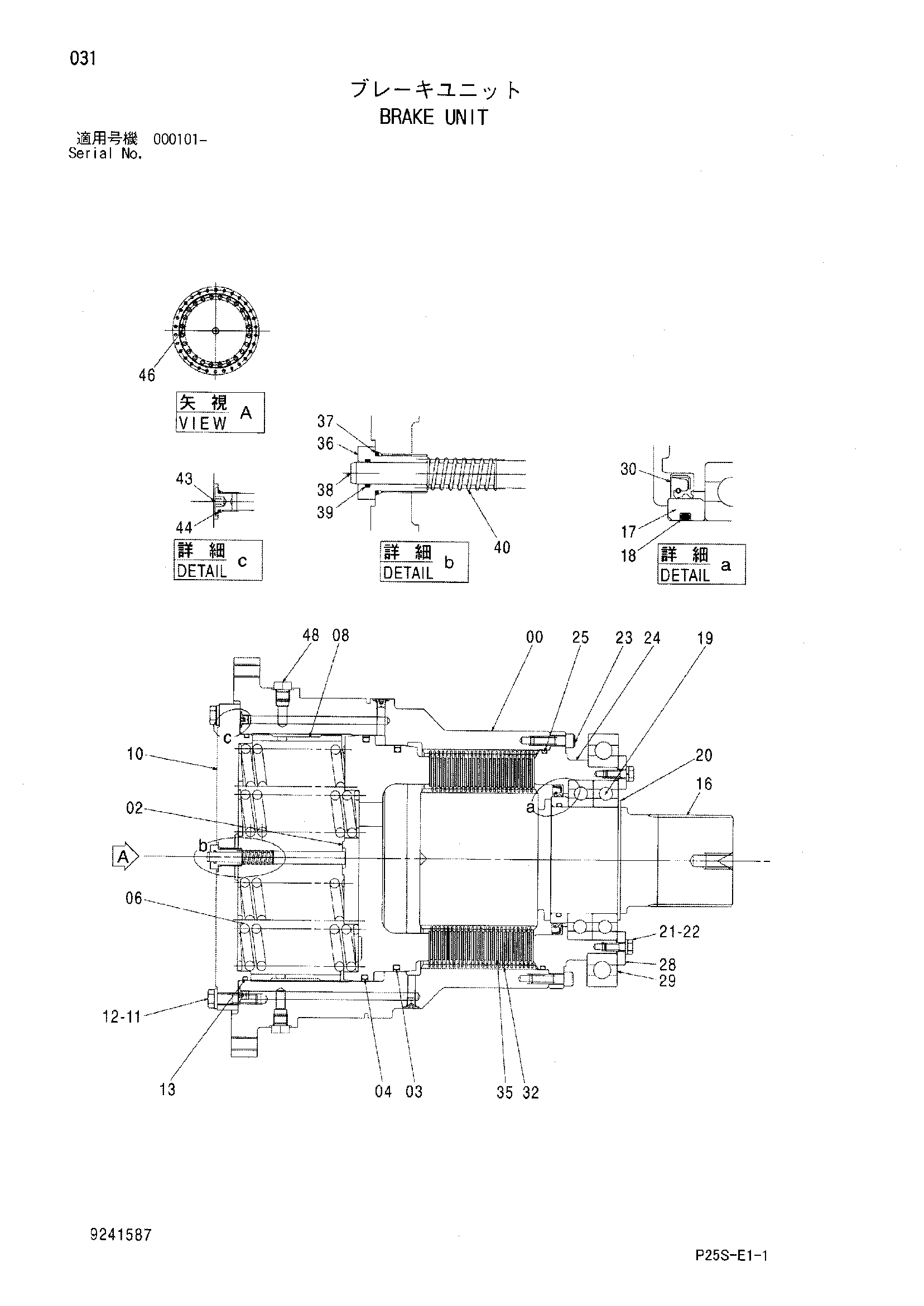

Заводская схема «Тормоз блок» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9241587 | Тормоз блок | 1 | |
| 00 | 1032433 | Корпус | 1 |
| 02 | 2051162 | Поршень | 1 |
| 03 | 4623258 | Манжета | 1 |
| 04 | 4623257 | Манжета | 1 |
| 06 | 3056315 | Пружина | 15 |
| 08 | 3102788 | Проставка | 1 |
| 10 | 2051597 | Крышка задний | 1 |
| 11 | J931665 | Болт | 20 |
| 12 | J222016 | Шайба | 20 |
| 13 | 4623262 | Уплотнительное кольцо | 1 |
| 16 | 2051595 | Вал | 1 |
| 17 | 4604909 | Втулка | 1 |
| 18 | 4153558 | Уплотнительное кольцо | 1 |
| 19 | 4061105 | Шариковый подшипник | 2 |
| 20 | 4097481 | Стопорное кольцо | 1 |
| 21 | J901235 | Болт | 8 |
| 22 | A590112 | Плоская шайба | 8 |
| 23 | M341450 | Болт с внутренним шестигранником | 24 |
| 24 | 2051598 | Педестал | 1 |
| 25 | 4623263 | Уплотнительное кольцо | 1 |
| 28 | 4604912 | Фиксатор | 1 |
| 29 | 4484356 | Шариковый подшипник | 1 |
| 30 | 4605033 | Масляное уплотнение | 1 |
| 32 | 4623208 | Пластина тормоз | 26 |
| 34 | 4630556 | Дисковый фрикционный | 25 |
| 36 | 4483805 | Адаптер | 1 |
| 37 | 4153103 | Уплотнительное кольцо | 1 |
| 38 | 4605107 | Шток | 1 |
| 39 | 4153096 | Уплотнительное кольцо | 1 |
| 40 | 4605532 | Пружина | 1 |
| 43 | 4208977 | Пробка | 4 |
| 44 | 4153091 | Уплотнительное кольцо | 4 |
| 46 | 429597 | Пробка | 2 |
| 48 | A885004 | Пробка | 3 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
