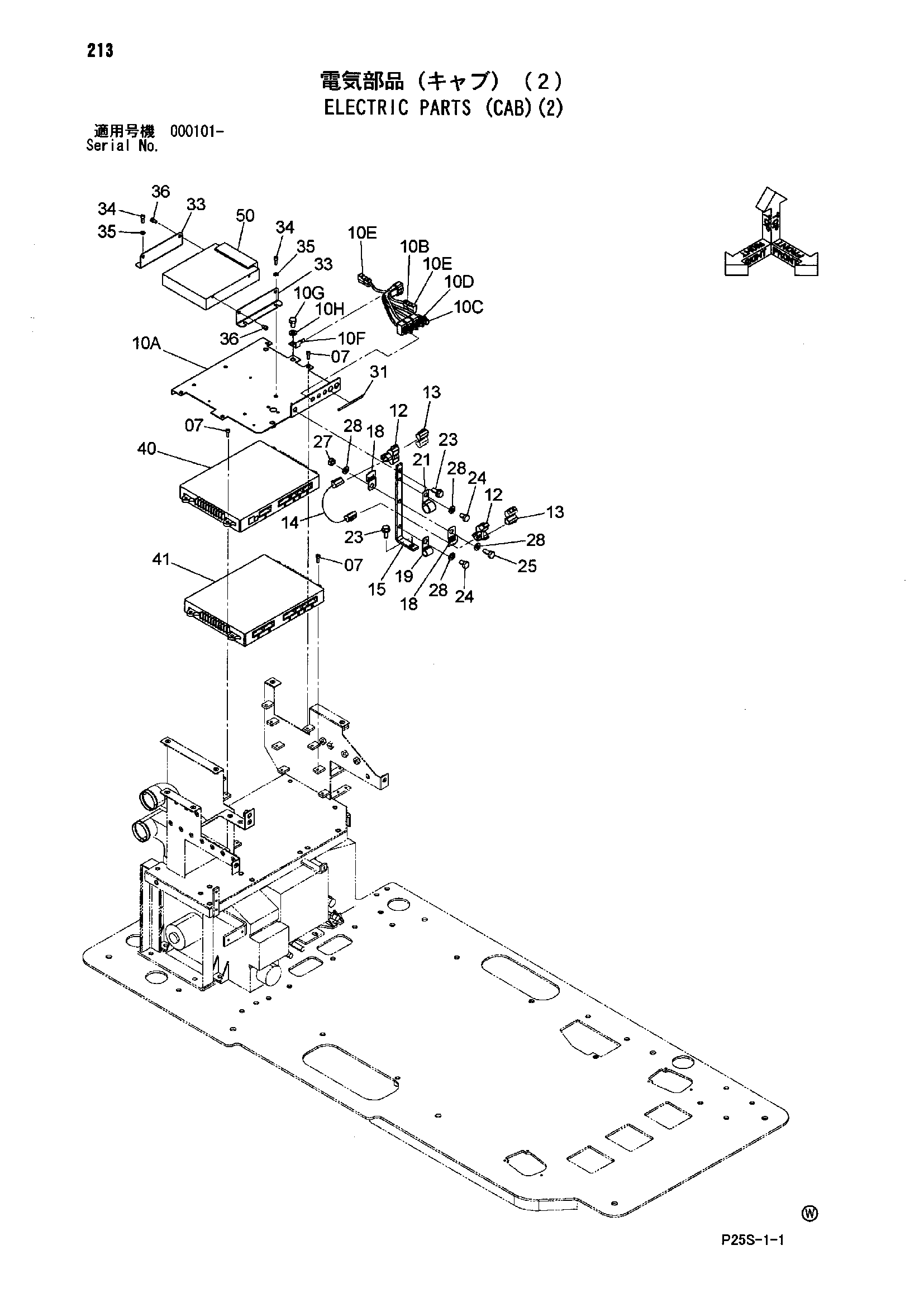

Электрооборудование (кабина)(2) — HITACHI SCX800-2
Заводская схема «Электрооборудование (кабина)(2)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | J780616 | Болт с внутренним шестигранником | 12 |
| 10 | 8104976 | Короб выключатель | 1 |
| 10A | 8103070 | Короб выключатель | 1 |
| 10B | 3107943 | Выключатель пусхбут. | 1 |
| 10C | 4331446 | Фонарь | 1 |
| 10D | 4324000 | Держатель | 1 |
| 10E | 4441457 | Резистор | 2 |
| 10F | 4257159 | Кронштейн | 1 |
| 10G | J901016 | Болт | 1 |
| 10H | A590110 | Плоская шайба | 1 |
| 12 | 4638089 | Разъём | 2 |
| 13 | 4478455 | Резистор | 2 |
| 14 | 4658708 | Жгут проводов | 1 |
| 15 | 4640748 | Кронштейн | 1 |
| 18 | 4448037 | Кронштейн | 2 |
| 19 | 4190253 | Зажим | 1 |
| 21 | 4190263 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J901016 | Болт | 2 |
| 25 | J901025 | Болт | 1 |
| 27 | J950010 | Гайка | 1 |
| 28 | A590110 | Плоская шайба | 4 |
| 31 | 4659396 | Информационная табличка | 1 |
| 33 | 4629624 | Кронштейн | 2 |
| 34 | J780616 | Болт с внутренним шестигранником | 4 |
| 35 | A590106 | Плоская шайба | 4 |
| 36 | J780610 | Болт с внутренним шестигранником | 4 |
| 40 | 9270252 | Контроллер(IDU) | 1 |
| 41 | 9262350 | Блок контроллер | 1 |
| 50 | 4643536 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
