Пилотные гидролинии (R-3)[EU] — HITACHI SCX800-2
Заводская схема «Пилотные гидролинии (R-3)[EU]» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

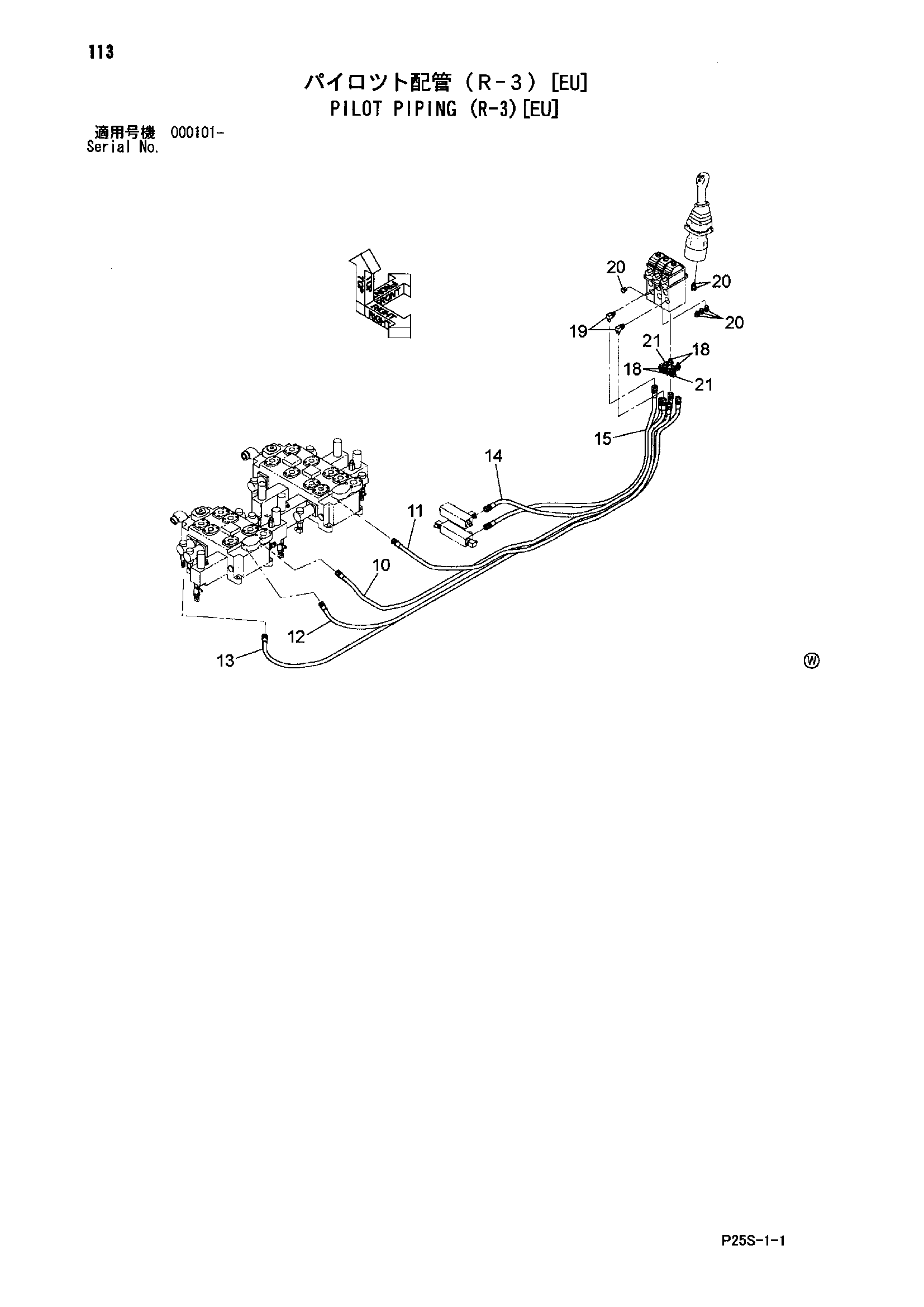

![Схема Пилотные гидролинии (R-3)[EU] HITACHI SCX800-2](/catalog-drawings/69/694b04f3-0da9-4b20-9867-08ad8f485b15.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4612011 | Шланг (RF) | 1 |
| 11 | 4606276 | Шланг (RB) | 1 |
| 12 | 4612013 | Шланг (LF) | 1 |
| 13 | 4612012 | Шланг (LB) | 1 |
| 14 | 4606275 | Шланг (PT) | 1 |
| 15 | 4612025 | Шланг (TT) | 1 |
| 18 | A852123 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4436535 | Датчик давления | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
