Гусёк стрелы маст — HITACHI SCX800-2

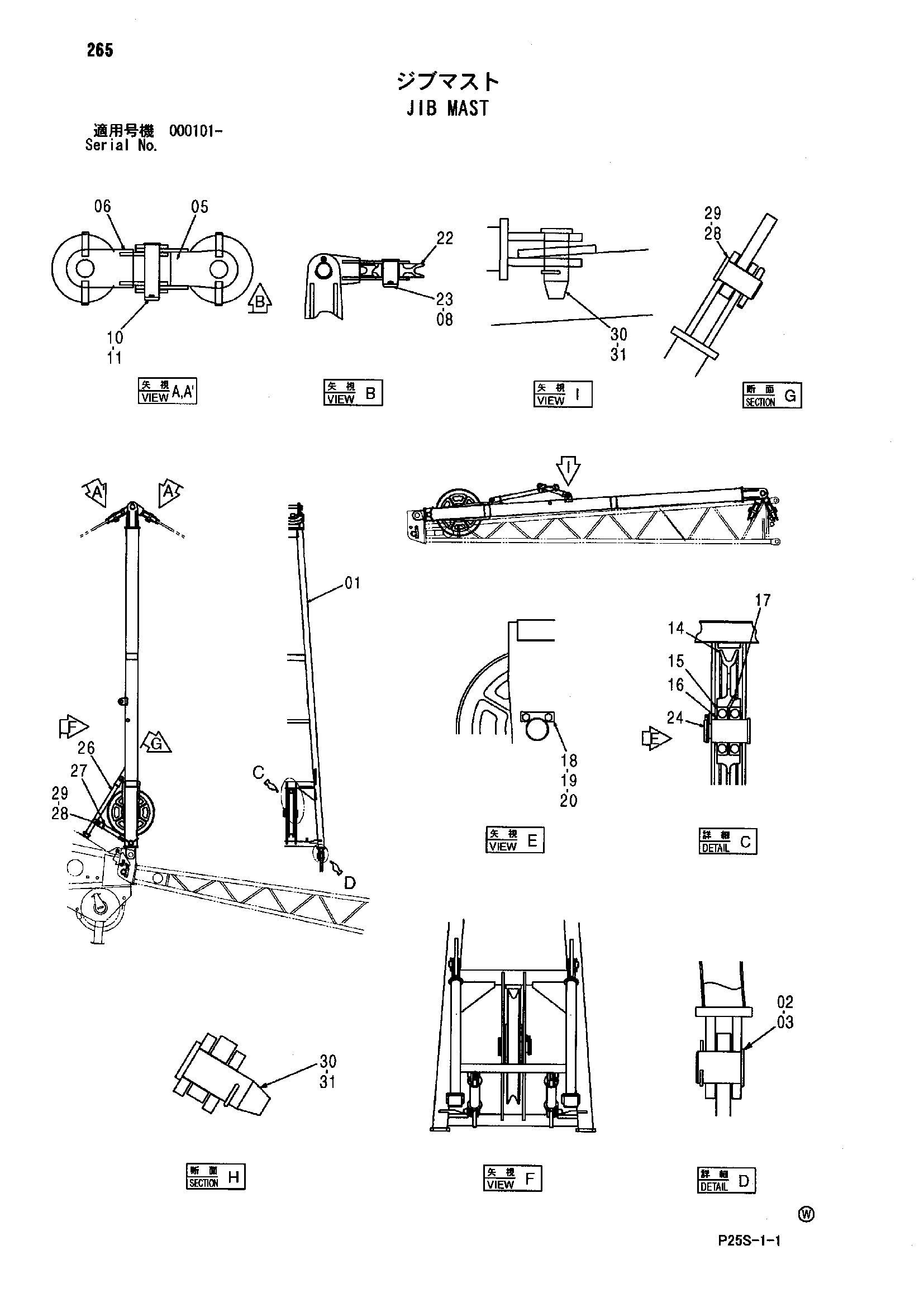

Заводская схема «Гусёк стрелы маст» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031417 | Маст гусёк стрелы | 1 |
| 02 | 4032075 | Палец | 2 |
| 03 | A761000 | Шплинт | 2 |
| 05 | 8030314 | Подвес | 1 |
| 06 | 8079684 | Подвес | 1 |
| 08 | A761000 | Шплинт | 2 |
| 10 | 4163154 | Палец | 1 |
| 11 | A761000 | Шплинт | 2 |
| 14 | 3103280 | Канатный блок | 1 |
| 15 | 4129305 | Шариковый подшипник | 2 |
| 16 | 4026536 | Проставка | 2 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 18 | X4247 | Стопорная пластина | 1 |
| 19 | J901625 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 22 | 9008802 | Канатный блок200 | 2 |
| 23 | 4194593 | Палец | 2 |
| 24 | 4408151 | Палец | 1 |
| 26 | 8065468 | Ограничитель | 1 |
| 27 | 9746279 | Стойка | 2 |
| 28 | 4345343 | Палец | 4 |
| 29 | A768045 | Шплинт | 4 |
| 30 | 4347121 | Палец | 2 |
| 31 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
