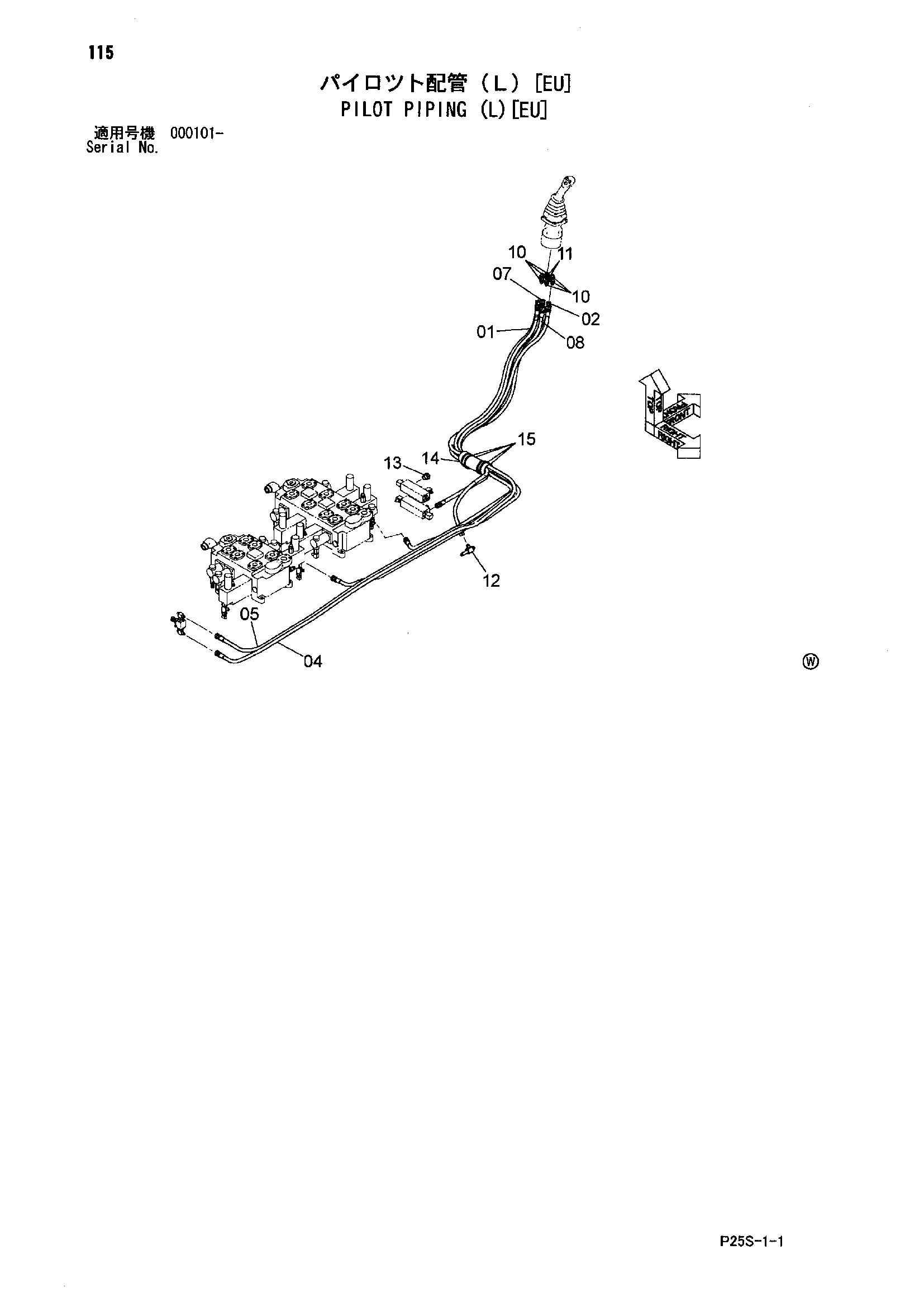

Пилотные гидролинии (левый)[EU] — HITACHI SCX800-2
Заводская схема «Пилотные гидролинии (левый)[EU]» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (левый)[EU] HITACHI SCX800-2](/catalog-drawings/f8/f843c50e-1026-49a4-93ea-5fdf45d06756.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4627280 | Шланг | 1 |
| 02 | 4627281 | Шланг | 1 |
| 04 | 4627278 | Шланг | 1 |
| 05 | 4627279 | Шланг | 1 |
| 07 | 4612027 | Шланг | 1 |
| 08 | 4630304 | Шланг | 1 |
| 10 | A852123 | Адаптер | 6 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4247260 | Тройник | 1 |
| 13 | A885004 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4219918 | Резиновая втулка | 1 |
| 15 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
