Слевинг мекханисм — HITACHI SCX800-2

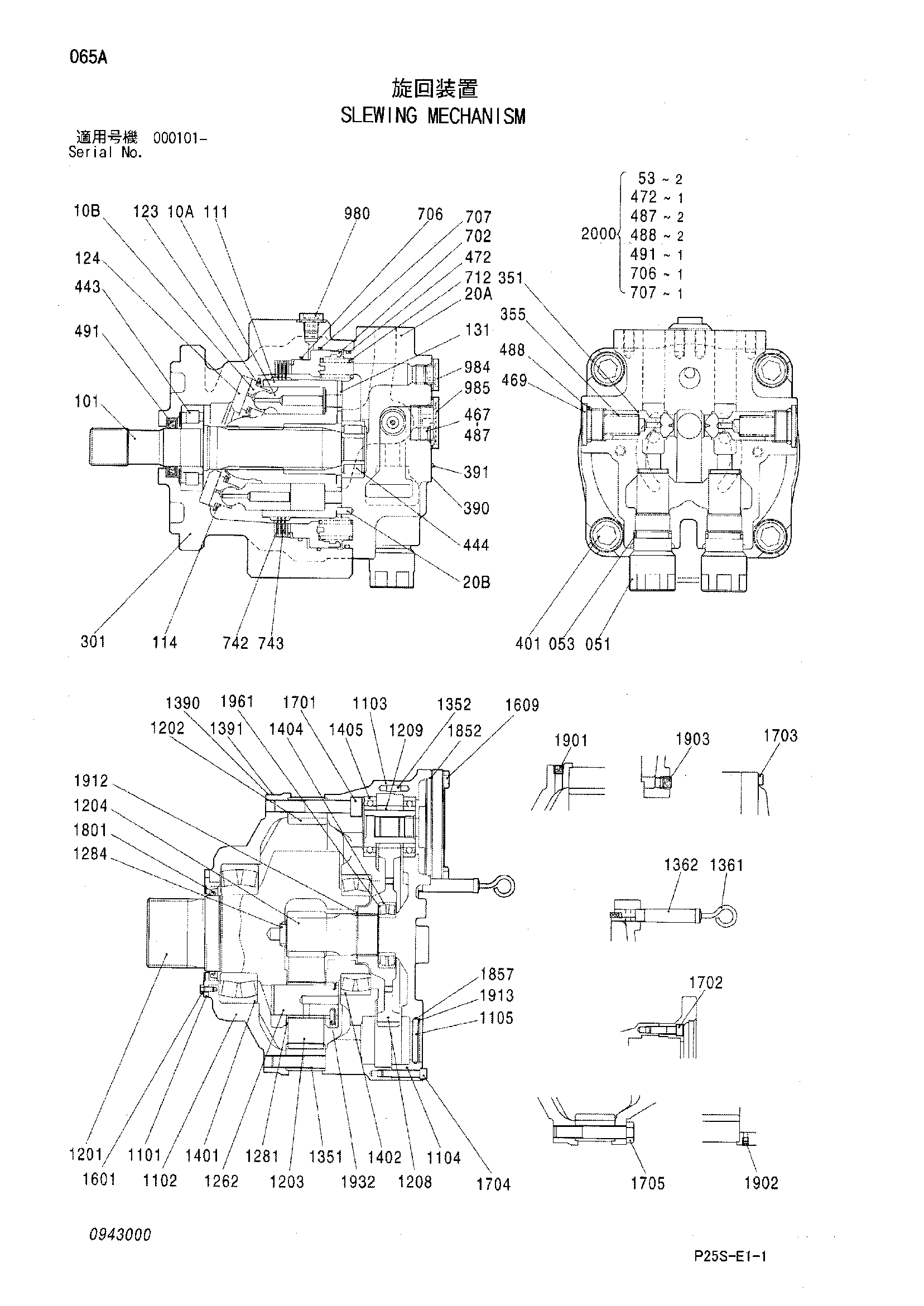

Заводская схема «Слевинг мекханисм» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4614128 | Свинг-девике | 1 | |
| 10 | 0788801 | Поршень в сборе | 1 |
| 20 | 0788802 | Корпус в сборе | 1 |
| 51 | 0707103 | Пробка | 2 |
| 53 | A811030 | Уплотнительное кольцо | 2 |
| 101 | 0943001 | Вал | 1 |
| 111 | 0788805 | Гидроцилиндр | 1 |
| 114 | 0788806 | Пружина пластина | 1 |
| 123 | 0788807 | Фиксатор | 1 |
| 124 | 0788808 | Пластина | 1 |
| 131 | 0788809 | Пластина клапан | 1 |
| 301 | 0943002 | Корпус | 1 |
| 351 | 0409215 | Плунжер | 2 |
| 355 | 0409216 | Пружина | 2 |
| 390 | 0931501 | Информационная табличка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0365318 | Болт с внутренним шестигранником | 4 |
| 443 | 0788811 | Роликовый подшипник | 1 |
| 444 | 0677203 | Роликовый подшипник | 1 |
| 467 | 0629404 | Пробка | 2 |
| 469 | 0692708 | Пробка | 2 |
| 472 | 0425115 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 2 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0788813 | Масляное уплотнение | 1 |
| 702 | 0788814 | Поршень | 1 |
| 706 | 0353321 | Уплотнительное кольцо | 1 |
| 707 | 0425117 | Уплотнительное кольцо | 1 |
| 712 | 0788815 | Пружина тормоз | 24 |
| 742 | 0788816 | Пластина фрикционный | 3 |
| 743 | 0788817 | Пластина | 4 |
| 980 | 0628705 | Пробка | 1 |
| 984 | 0694825 | Пробка | 1 |
| 985 | 0788819 | Пробка | 1 |
| 1101 | 0698201 | Крышка | 1 |
| 1102 | 0698202 | Корпус | 1 |
| 1103 | 0698203 | Корпус | 1 |
| 1104 | 0943003 | Корпус задний | 1 |
| 1105 | 0943004 | Крышка | 1 |
| 1201 | 0698205 | Вал | 1 |
| 1202 | 0698206 | Коронная шестерня | 1 |
| 1203 | 0698207 | Планетарная шестерня | 3 |
| 1204 | 0698208 | Солнечная шестерня | 1 |
| 1208 | 0698209 | Шестерня | 1 |
| 1209 | 0943005 | Ведущая шестерня | 1 |
| 1262 | 0698211 | Палец | 3 |
| 1281 | 0698212 | Упорная пластина | 6 |
| 1284 | 0252409 | Упорный буттон | 1 |
| 1351 | 0698213 | Установочный штифт | 2 |
| 1352 | 0111519 | Палец | 1 |
| 1361 | 0628809 | Штанга | 1 |
| 1362 | 0628810 | Трубка | 1 |
| 1390 | 0931501 | Информационная табличка | 1 |
| 1391 | 0625509 | Палец | 2 |
| 1401 | 0628811 | Подшипник | 1 |
| 1402 | 0698214 | Подшипник | 1 |
| 1404 | 0698215 | Подшипник | 1 |
| 1405 | 0628812 | Шариковый подшипник | 2 |
| 1601 | 0698221 | Болт | 8 |
| 1609 | 0251811 | Болт | 4 |
| 1701 | 0313414 | Болт с внутренним шестигранником | 1 |
| 1702 | 0229813 | Болт с внутренним шестигранником | 4 |
| 1703 | M341236 | Болт с внутренним шестигранником | 10 |
| 1704 | 0125427 | Болт с внутренним шестигранником | 3 |
| 1705 | 0698223 | Болт | 6 |
| 1801 | 0698224 | Масляное уплотнение | 1 |
| 1852 | 0101718 | Уплотнительное кольцо | 1 |
| 1857 | A811070 | Уплотнительное кольцо | 1 |
| 1901 | 0147211 | Пробка | 2 |
| 1902 | 0117122 | Пробка | 1 |
| 1903 | 0147210 | Пробка | 1 |
| 1912 | 991349 | Стопорное кольцо | 1 |
| 1913 | 4116289 | Стопорное кольцо | 1 |
| 1932 | 0698225 | Пружинный штифт | 3 |
| 1961 | 0698227 | Регулировочная шайба | 1 |
| 2000 | 0943006 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
